一、概述
    RT49系列液晶电视集电视、电脑显示、网络功能于一身，具有高显示品质及体积小、重量轻等优点，同时具有省电及无辐射等特性，其销售区域涉及中国以及亚太区域，其工作电压符合公司标准的宽电压。此方案主要采用Realtek公司的RTD2649芯片。
    RT49系列机型包括一路ATV输入，1路HDMI输入，1路VGA输入，1路USB输入，1路RCAYPbPr输入，2路RCA AV输入（其中1路AV的VIDEO输入与Pr共用通道），1路AV输出。
    注：工厂菜单分为工厂调试菜单、研发设计菜单、售后服务菜单和酒店调试菜单。工厂调试菜单供工厂生产、调试时使用。研发设计菜单仅供研发使用，生产时勿随意改动。售后服务菜单显示产品信息。
    （1）通电前，请按相应的原理图检查电路板，确认手中的PCB是否为24V、12V、3.3V的主板版本，确保无重大问题（如LDO输出端对地短路），避免通电后损坏电路板。
    （2）输入电压范围为AC 110V～240V。通电后，需检查关键点的供电电压，如给主IC的供电AVDD3V3、DVDD3V3、VCCK等，误差不能超过±5% 。
    （3）所有测试需在输入电压为方案所接受的电压范围（AC110V～240V）内进行。
    （4）所有的电压测量需以地为参考点。
    （5）所有测试需在完整的机器且室温在25±7℃的环境下进行。
    （6）白平衡调试需热机至少一小时后，且在光线柔和的场合下进行。

    二、工厂调试菜单
    1．进入工厂调试菜单的方法（调试遥控器请使用RC260 ）
    方法一：按遥控器上的“菜单”键，选择“图像设置”再按“OK”键进入图像子菜单，选择“对比度”，依次按“9”、“7”、“3”和“5”键。
    方法二：直接按回看键（工厂菜单中Factory  menu-Factoryhotkey为ON时有效）。
    注：初次升级后，需要开、关电源一次，确保数据正常。
    2．工厂调试菜单各项说明（见表1）

    最底端还有以下信息（见表2）：

    三、售后菜单及参数设置菜单
    1．售后菜单的进入方法（调试遥控器请使用RC260）
    按遥控器上的“菜单”键，选择“图像设置”再按“OK”键进入图像子菜单，选择“对比度”，依次按“9”、“7”、“0”和“5”键。

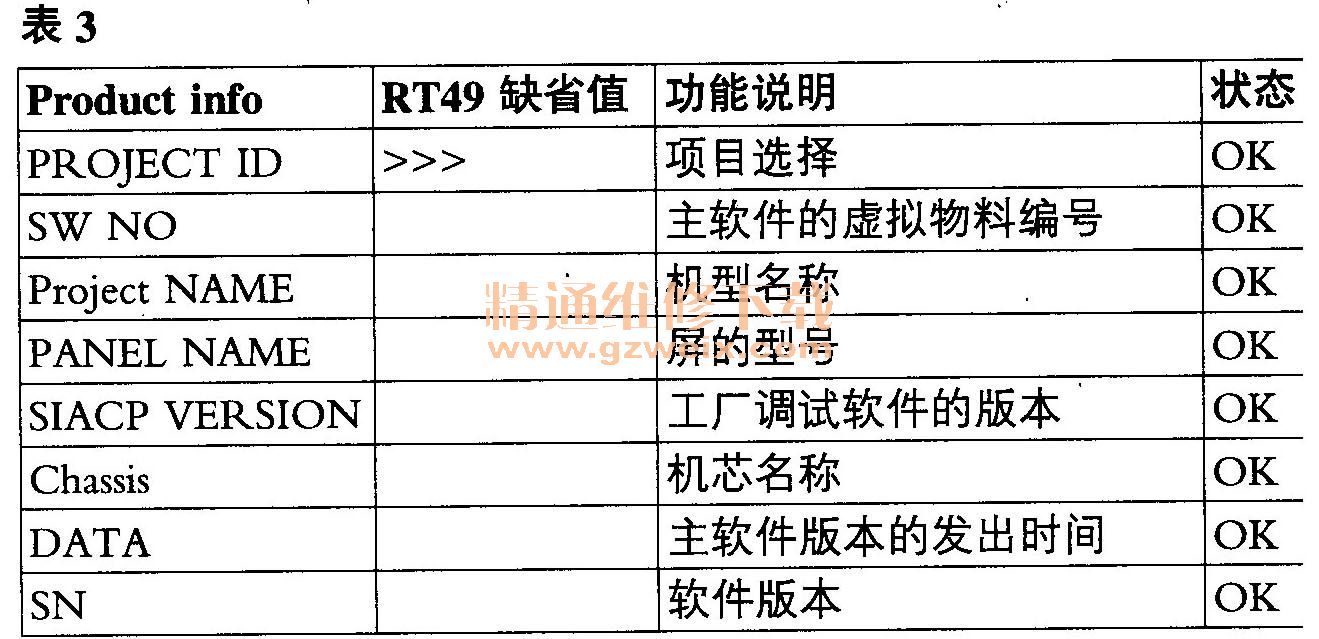

    2.售后菜单内容说明（见表3）

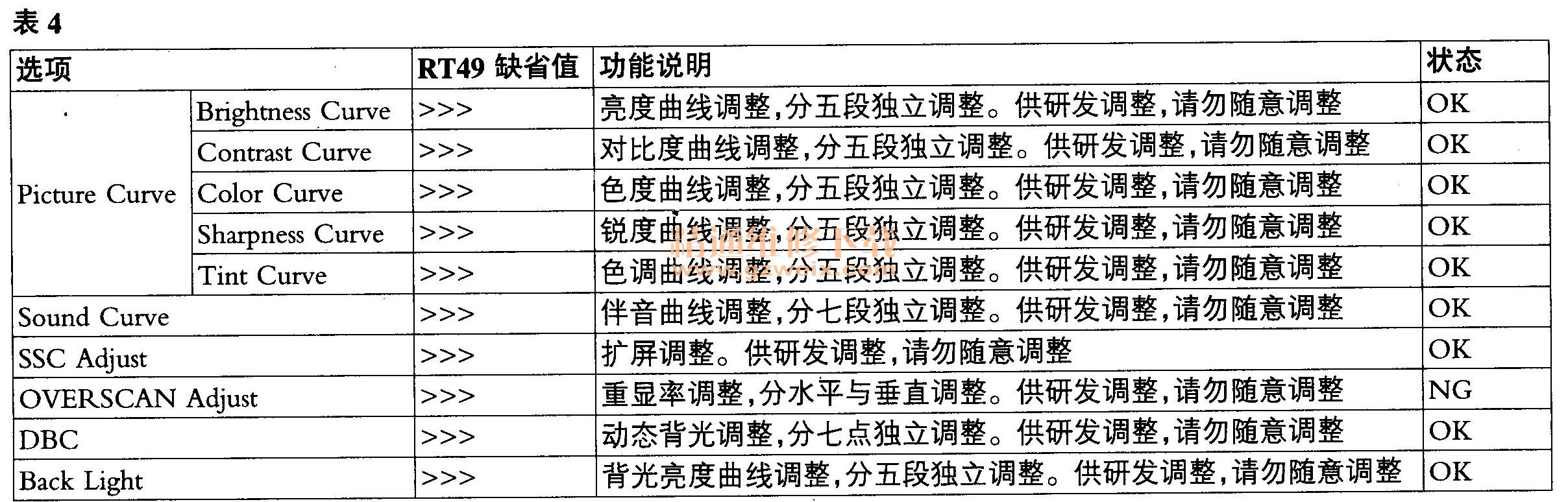

    3．参数设置（PARAM SETTING）菜单内容（见表4）

    四、白平衡功能说明及调整步骤

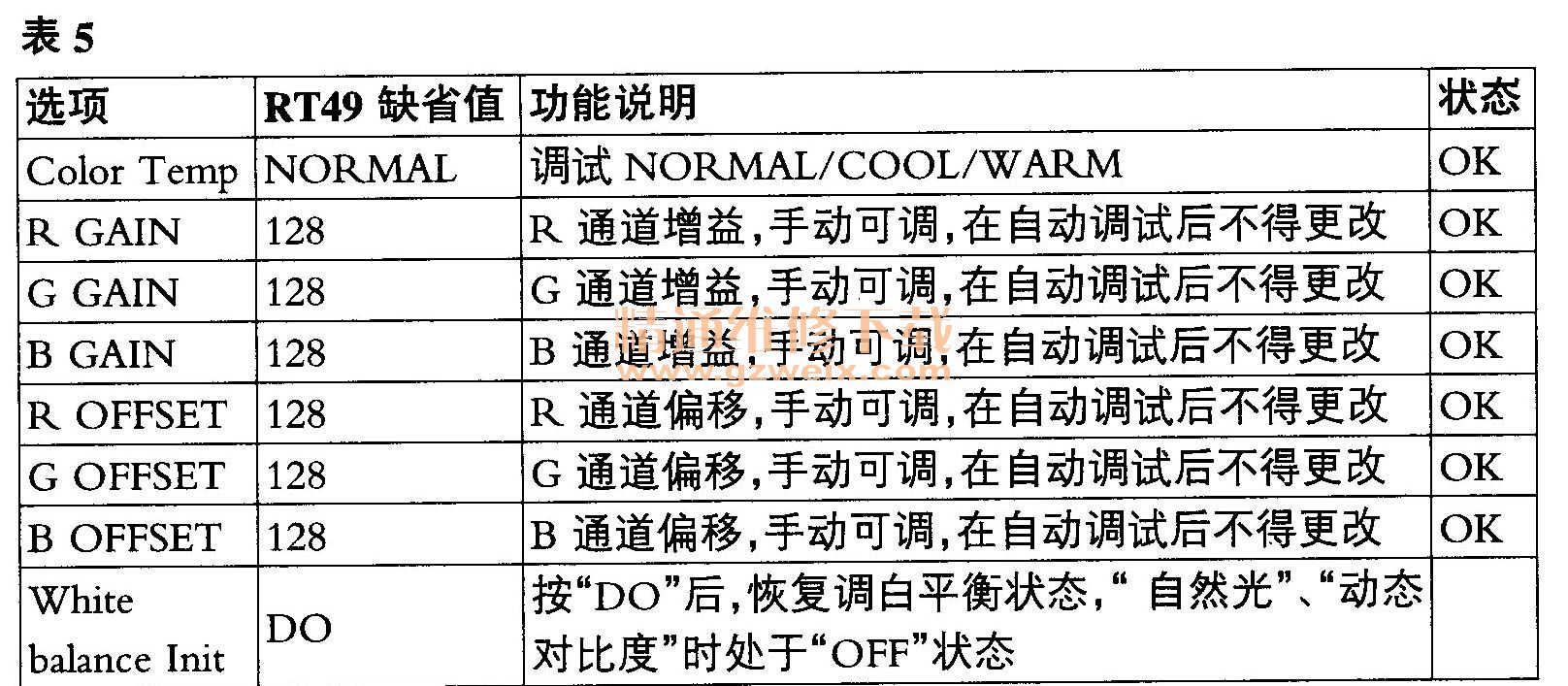

    白平衡功能见表5 （Whitebalance）：色温调试（参考色坐标：X=280，Y=290 ），色温坐标要根据屏色温坐标查询表进行调试。

    目前该公司采用的LCD色温与基准白色度坐标值见表6（注：部分机型按PQ样机的色温来调整）。

    L39F1590B的PQ样机的色温坐标见表7。

    白平衡调整步骤为：
    （1）在对电视机进行白平衡调整前，首先将待调整电视机设为老化模式，热机15分钟，确认使用的Page6 of 9色温仪已校正。
    （2）进入工厂菜单WHITE BALANCE选项，选中需要调试的信号源，执行一次White balance Init操作，白平衡调整以HDMI通道NORMAL色温作为基准通道，首先使用70％亮度的白场信号调整此通道，调整范围为0255，调整时G-GAIN保持128不变，调整R-GAIN、B-GAIN使电视机的色温满足标准色温x、y的要求。HDMI的冷／暖色温及VGA、AV、YPbPr的标准、冷、暖色温都是在HDMI标准色温的白平衡值上加偏移量得到，这些通道的可调整范围为－128～128；调整完HDMI通道标准色温后再将色温项调整为“冷”、“暖”再次按照上面的步骤依次调整。
      （3）其他通道的冷／暖色温则以该通道的NORMAL色温为基准加偏移量而得到，可调整范围－128～128。

    四、程序的烧录和数据的抄写
    1．调试（Debug）工具
    目前公司使用的Debug工具是一个专用USB协议转串口协议的工具，使用它可以方便地通过电脑USB接口对电视机进行调试，Debug工具的USB口连接到电脑的USB接口上，通过4芯2.0间距排线与主板上的P310将Debug工具和电视机相连（此方法连接时必须打开机芯盖）。或者使用VGA连接线将电视机的VGA接口和电视机的VGA接口相连【电视机的VGA接口4PIN（RXD）/11PIN（TXD）为诃试串口功能脚】，连接后可在线烧录程序。
    P310的接口定义为：
    Pint：NC；Pin2：TXD；Pin3：RXD；Pin4：GND。
    2. ISP （ISP=In System Programming在系统编程）
    RT49机芯的主板软件升级可通过专用Debug工具和电视主板P310插座或VGA口连接进行ISP。ISP功能仅建议工厂在升级软件时使用。
    台湾REALTEK公司为我们提供了烧写软件及调试软件等，烧写软件用TCL.exe，具体烧录方法见附件1、附件2内容。
    3.生产前IC的烧录和抄写
    生产前需用“HI-LO FLASH 100”型或类似烧写器对IC进行烧录和抄写。
    RT49机芯需要预抄写软件IC清单（此处只列出主板上的需抄写IC）见表8。
