TCL采用MS19C机芯生产了E9、F19等液晶彩电，数模小信号处理电路采用MST9U19JS， DDR SDRAM存储器采用W9412G6IH，中放电路采用TDA9885，伴音功放电路采用TDA1517ATW，背光灯驱动电路采用OZ9926A。
    适用机型：TCL L26E9B、L32E9B、L37E9B、I37E9、L40E9FB、L40E9F、L42E9FB、L42E9F、L46E9FB、L46E9F、L52E9FB、L52E9F、124E19、L24E19B、L26E19、L32E19、L24F19、L24F19B、26F19、L26F19B、132F19、UF19B、L24M16、L24M16B、L26M16、132M16、L24P10B、L26P10、L26P10B、L24V10B、L26V10B、L24S10B、L26M9B、132M9B等液晶彩电。

    1 总线调整方法
    TCL MS19C机芯液晶彩电总线系统工厂菜单分为：工厂调试菜单、研发设计菜单、售后服务菜单和酒店调试菜单。工厂调试菜单供工厂生产、调试时使用。研发设计菜单仅供研发使用，生产时勿随惫改动。誉后服务菜单显示产品信息和USB升级功能。
    1．进入／退出工厂菜单
    一是按遥控器上的“菜单”键，进入用户调整莱单，将光标停留在图像菜单的对比度选项上，顺序按遥控器上的“数字9、7、3、5”键，即可进入工厂模式；二是直接按“回看”键（工厂菜单中FACTORY-FAC HOTKEY为ON时有效）。
    调整完毕，遥控关机可退出工厂模式。
    2．项目选择与调益
    进入工厂模式后，屏幕上显示调整莱单，按遥控器上的“频道＋／－”键选择调整项目，按“＋／－”键调整所选项目数据。
    注意：初次升级后，摇要开、关电源一次，确保EEPROM数据正常。
    3．进入研发设计菜单
    一是按遥控“莱单”键进入用户菜单，将光标停在对比度选项上，然后依次按遥控器上的“数字1、9、5、0”键；二是直接按“回看”键（设I菜单中DESIGN MENU--DESIGNKEY为ON时有效）。
    4．进入售后菜单
    按遥控器上的“菜单”键，进入用户调整菜单，将光标停留在图像菜单的对比度选项上，
顺序按遥控器上的“数字9、7、0、5”键，即可进入售后菜单。

    2 总线调整数据

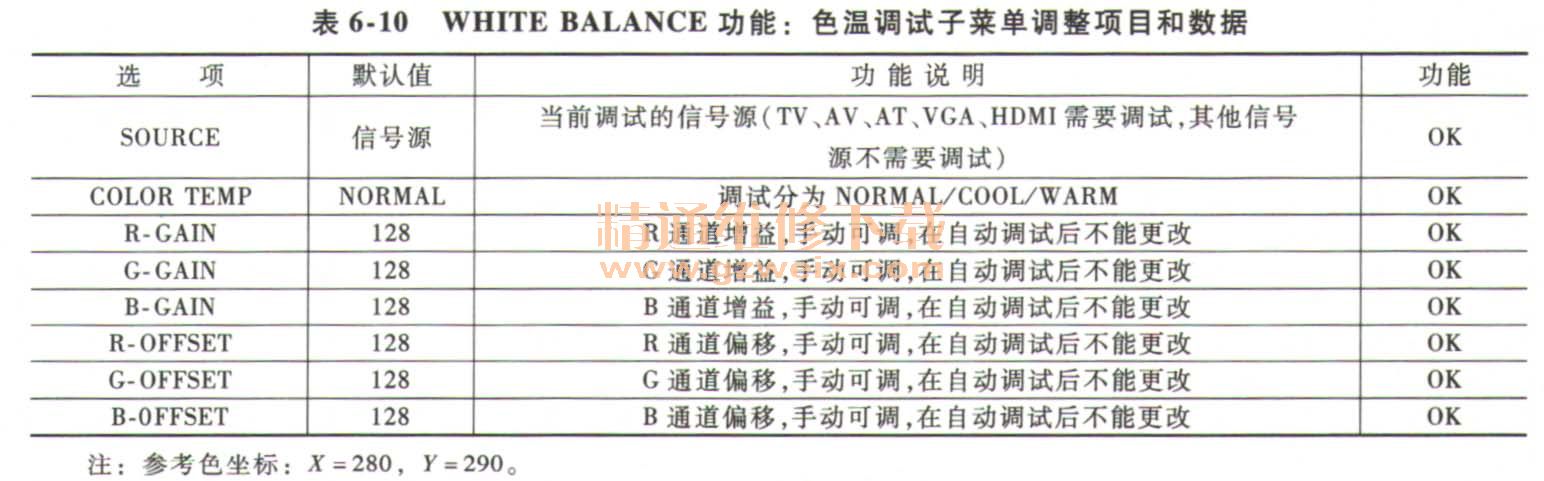

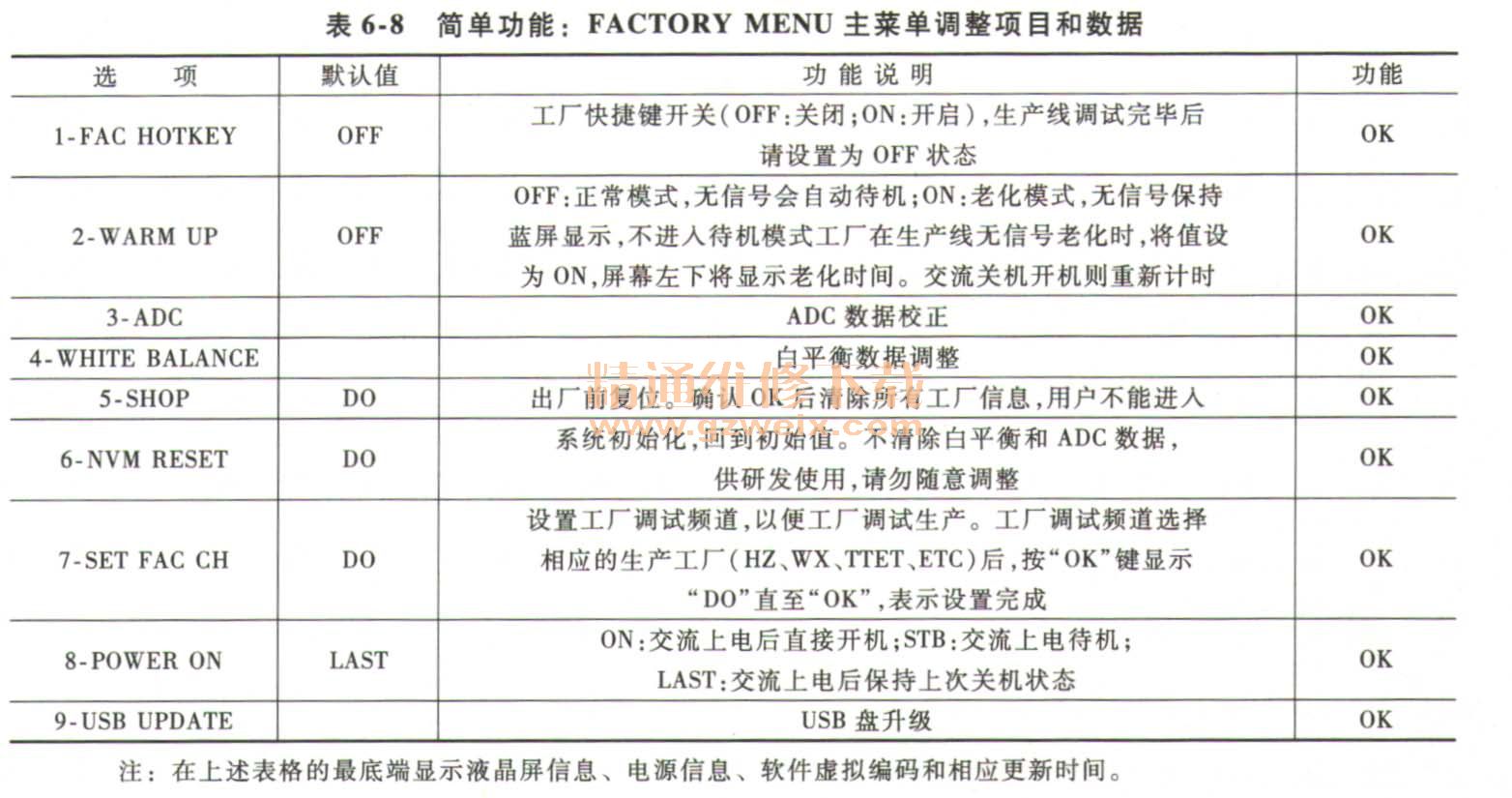

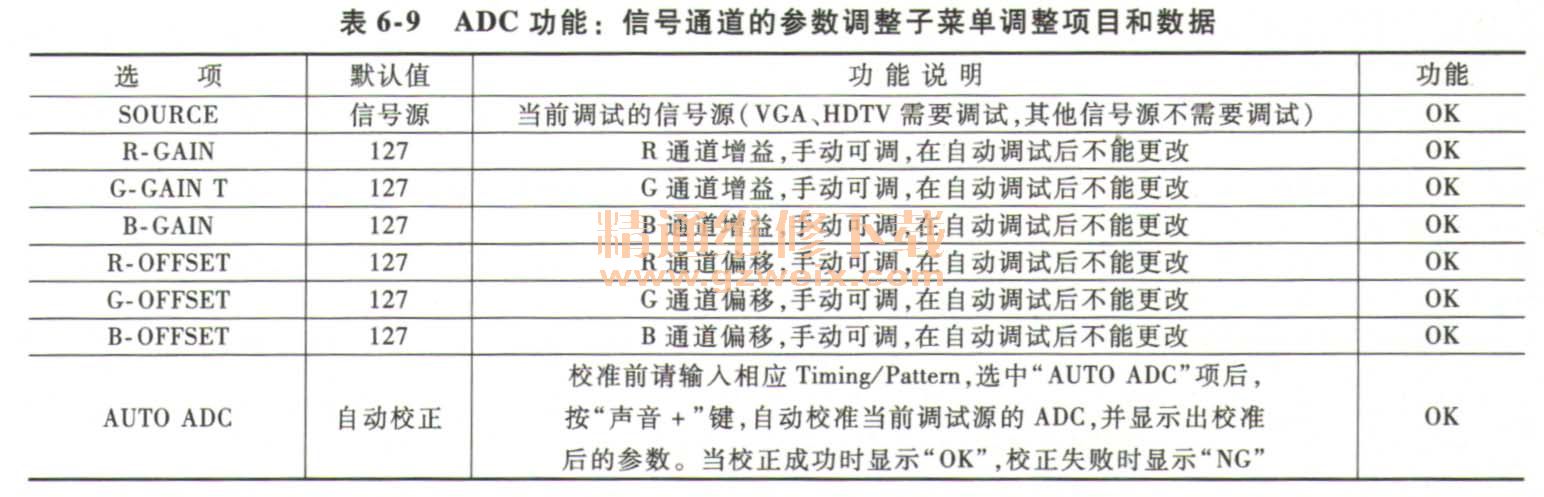

    工厂调试莱单各项内容说明如下。有些不影响当前生产的选项的功能软件尚未加入，请参照“功能OK”项，OK代表可以使用，NG代表此项功能尚不能使用或不正常。简单功能：FACTORY MENU主菜单调整项目和数据见表6-8；复杂功能：各个子菜单调整项目和数据见表6-9和表6-10。

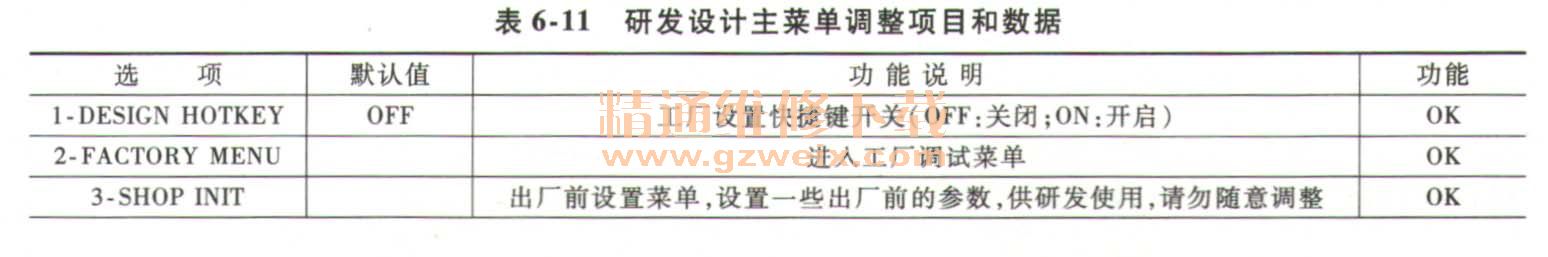

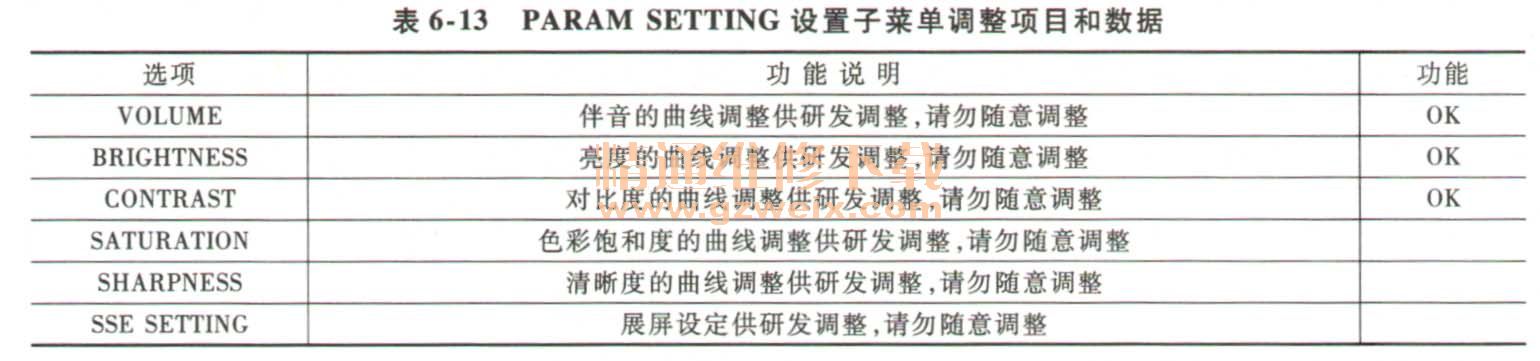

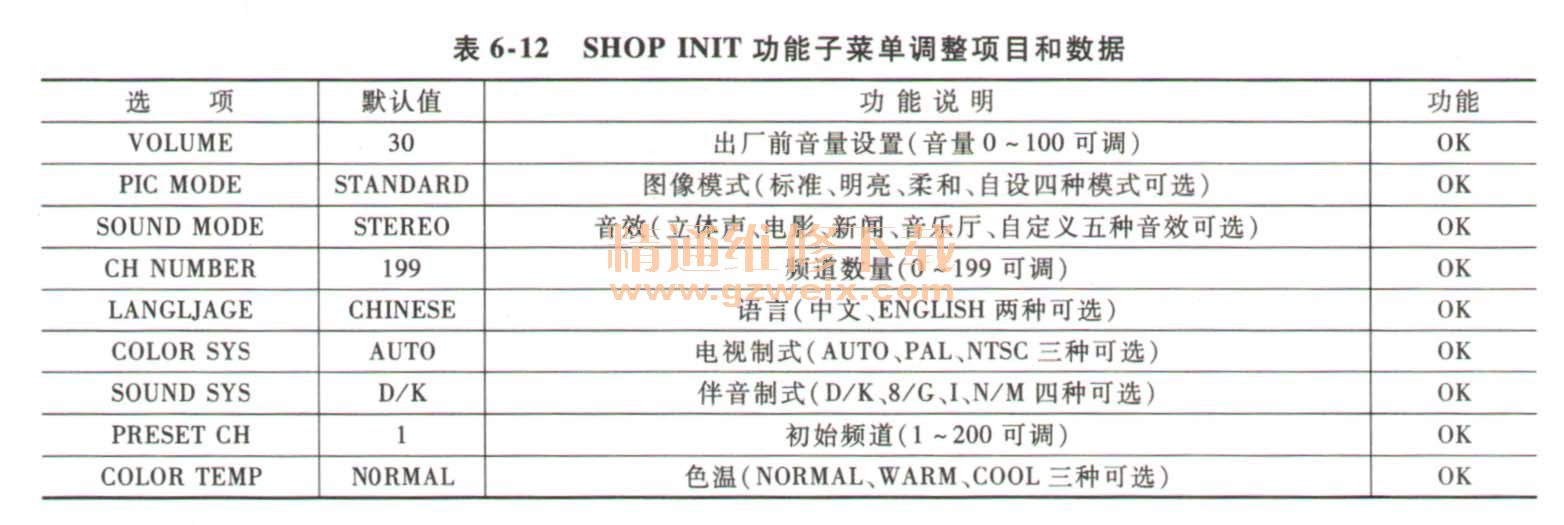

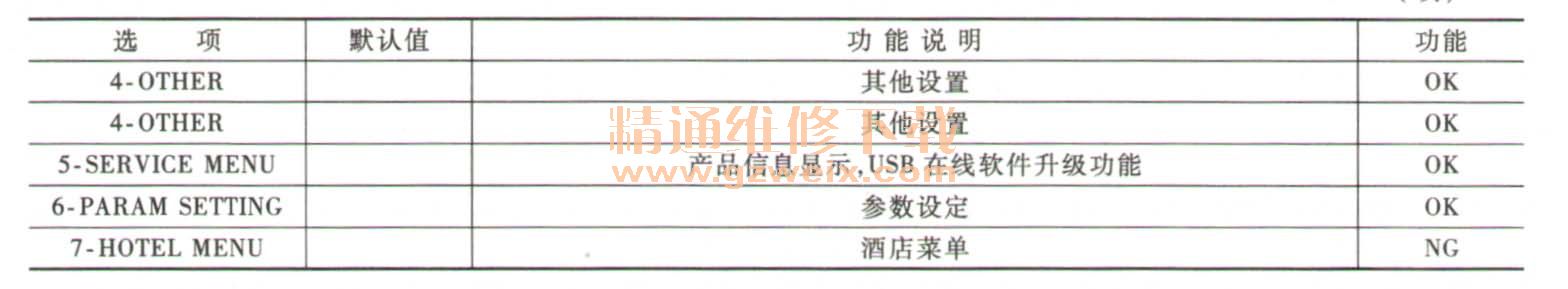

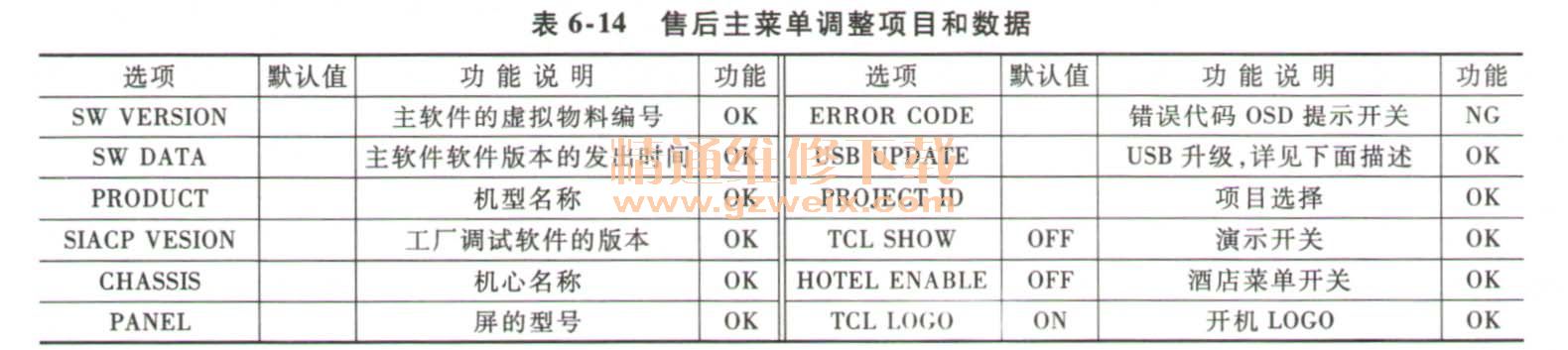

    工厂研发设计主菜单调整项目见表6-11；研发设计子菜单调整项目和数据见表6-12和表6-13。售后主菜单调整项目和数据见表6-14。
