TCL GC32机芯液晶彩电总线调整
来源:本站整理  作者:佚名  2015-11-12 13:56:43

    TCL GC32机芯液晶彩电采用GENESIS公司的视频处理芯片FLI8532,内部集成了强大的平板图像处理、多路信号输入、OSD控制、内置X86微处理器、PLL时钟控制发生器、ADC及其自成图像处理等功能模块,整机具有亮彩引擎、智能音量控制、3 D Y/C分离、蓝黑电平双扩展、色彩高保真自动跟踪系统、多制式国际电路等功能。
    总线系统主控电路微处理器采用MBM29LV800BA;双通道液晶视频处理芯片采用FLI8532-LF;视频解码处理电路采用SAA7117AH;HDMI接收解码电路采用SIL9021 CTU ;DC-DC同步转换电路采用SC1102;丽音解码处理电路采用MSP3410G;伴音功放电路采用TPA3004D2。机型命名分为A71系列、B03系列、B66系列、B67系列、B68系列、K73系列、ROWA系列。
    A71系列适用机型:TCL LCD27A71-P/CM2、LCD32A71-P/SE1、LCD32A71-P、LCD37A71-P、LCD40A71-P、LCD40A71-P/3711 C等。
    B03系列适用机型:TCL LCD32B03-P、LCD37B03-P、LCD40B03-P、LCD42B03-P等。
     B66系列适用机型:TCL LCD26B66-P、LCD32B66-P、LCD32B66-P/CP1、LCD37B66-P、LCD40B66-P、LCD42B66-P、LCD37B66-P/AU1等。
    B67系列适用机型:TCL LCD32B67、LCD37B67、LCD42B67、LCD42B67-P等。
    B68系列适用机型:TCL LCD32 B68、LCD37B68-T、LCD42B68-T、LCD47B68-T等。
    K73系列适用机型:TCL LCD27K73、LCD32K73、LCD37K73、LCD40K73、LCD42K73LCD47 K73等。
     ROWA系列适用机型:TCL LCD32M3、LCD37M3、142M61R等。
    1总线调整方法
    【进入/退出工厂模式】
    先按“音量一”键,将音量减小到0,再按遥控器上的“静音”键,然后按遥控器上的数字“9、7、3、5”键输入密码,即可进入工厂模式。
    调整完毕,按“菜单”键,即可退出工厂模式。
    【项目选择与调整】
    进入主菜单后,按“上/下方向”键选择调整项目,按“左/右方向”键调整项目数据。
    当工厂菜单中的Function-FACT-KEY项目设置为ON时,按遥控器上的“回看”键,也可进入调整模式。
    2总线调整数据

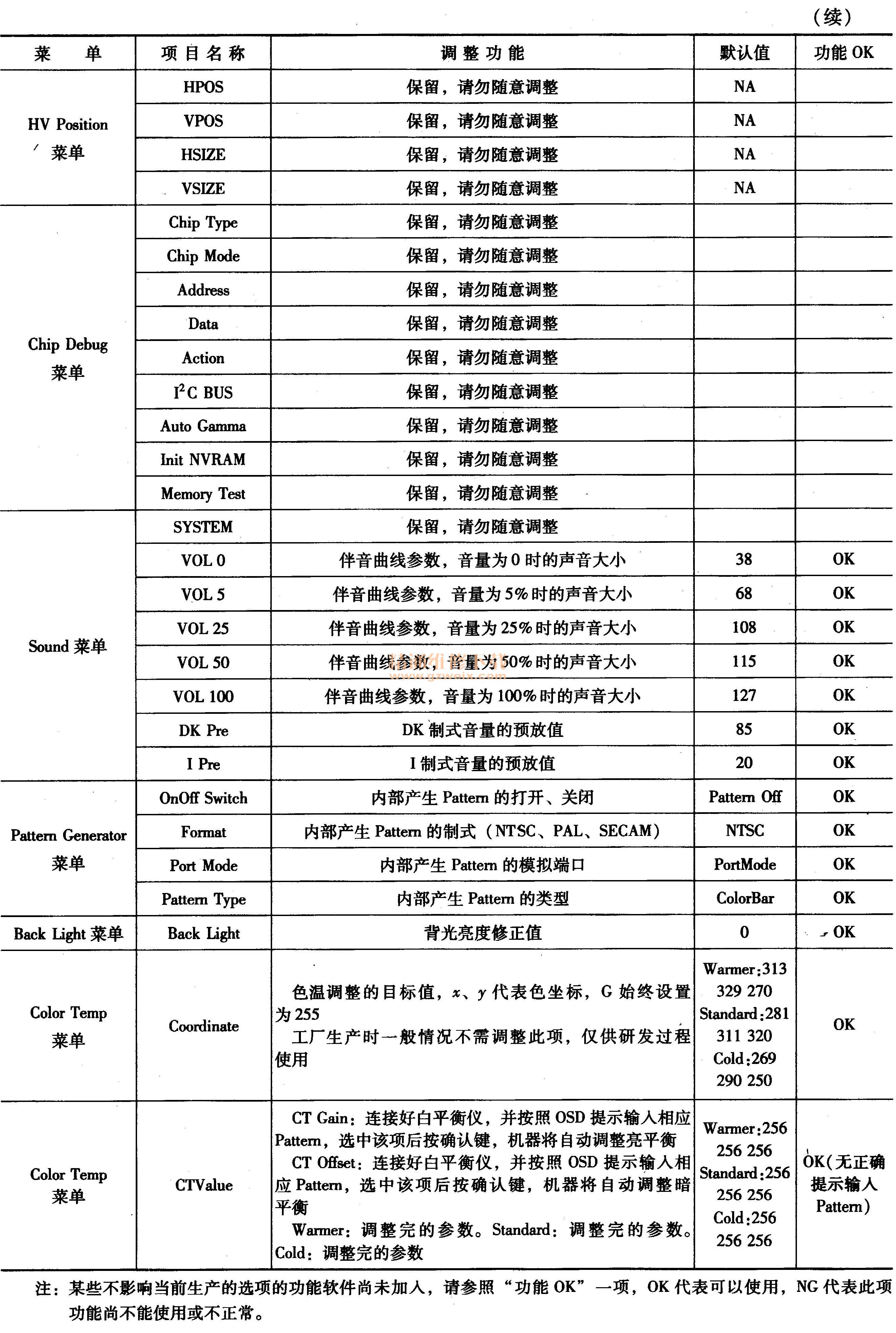

    TCL GC32机芯液晶彩电总线系统调整项目和数据见表7-5。
