TCL MS68机芯液晶彩电总线调整
来源:本站整理  作者:佚名  2015-11-12 14:14:41

    TCL MS68机芯液晶彩电高清和小信号电路主芯片采用MST6M68 DQ为核心组成的处理电路。图像显示电路采用MST6M10L;中频信号处理电路采用TDA9885T;输入/输出信号切换电路采用P15 V330和4052;伴音功放电路采用TAS5706 。
    适用机型:TCL L32P10BD、L32E9BD、L32M9BD、L32M9BD、L32P10ABD、L32P10FBD、L32S10BD、L32V10BD、L37E9BD、L37P10BD、L37P10H3D、L37S9BD、L37V10BD、 L37V10FBD、L40C10FBE、L40E19FBD、L40E9FBD、L40E9N、L40E9SFBD、L40E9SHBD、L40M9HBD、L4OP10BD、L40V10R3D、L42E19HBD、L42E9FBD、L42F19BD、L42M9HBD、L42P10BD、L42V10FBD、L46E19FBD、L46E9FBD、L46E9SHBD、L46F19BD、L46M9HBD、L46P10BD、L46V10FBD、L52E9FBD、L55P10BD、L55V10FBD等液晶彩电。
    1总线调整方法
    TCL MS68机芯液晶彩电的工厂菜单分为工厂调试菜单、研发设计菜单、售后服务菜单。工厂调试菜单供工厂生产、调试时使用;研发设计菜单仅供研发使用,生产时勿随意改动;售后服务菜单显示产品信息和USB升级功能。
    【进入工厂调试菜单】
    方法一:电视机输入,TV信号,先按“音量-”键将音量减小到0,再按遥控器上的“菜单”键进入用户菜单,将光标停在对比度调整项目上,然后依次按遥控器上的数字“9、7、3、5”键输入密码。
方法二:在工厂菜单中FACTORY-FAC HOTKEY为“ON”时,直接按遥控器上的“回看”键。
   【进入研发设计菜单】
    方法一:电视机输入TV信号,先按“音量-”键将音量减小到0,再按遥控器上的“菜单”键进入用户菜单,将光标停在对比度调整项目上,然后依次按遥控器上的数字“1、9、5、0”键输入密码。
    方法二:在设置菜单中DESIGN MENU-DESIGN KEY为“ON”时,直接按“回看”键。
    方法三:在工厂调试菜单FACTORY MENU下,按“菜单”键返回上一菜单,即研发设计菜单“DE-SIGN MENU”。
    【进入售后服务菜单】
    在开机状态下,先按“音量一”键将音量减小到0或静音状态,再按遥控器上的“菜单”键进入用户菜单,将光标停在对比度调整项目上,然后依次按遥控器上的数字“9、7、0、5”键输入密码,即可进入售后模式,屏幕上显示售后服务菜单。
    【项目选择与调整】
    进入各个菜单后,屏幕上显示相应的调整主菜单,按遥控器上的“频道+/-”或“上/下方向”键选择子菜单和调整项目,按“音量+/-”键或“左/右方向”键调整所选项目数据。
有些不影响当前生产的选项的功能软件尚未加入,请参照“功能OK”一项,OK代表可以使用,NG代表此项功能尚不能使用或不正常。
   注:初次升级后,需要开关电源一次,确保EEPROM数据正常。
    2总线调整数据

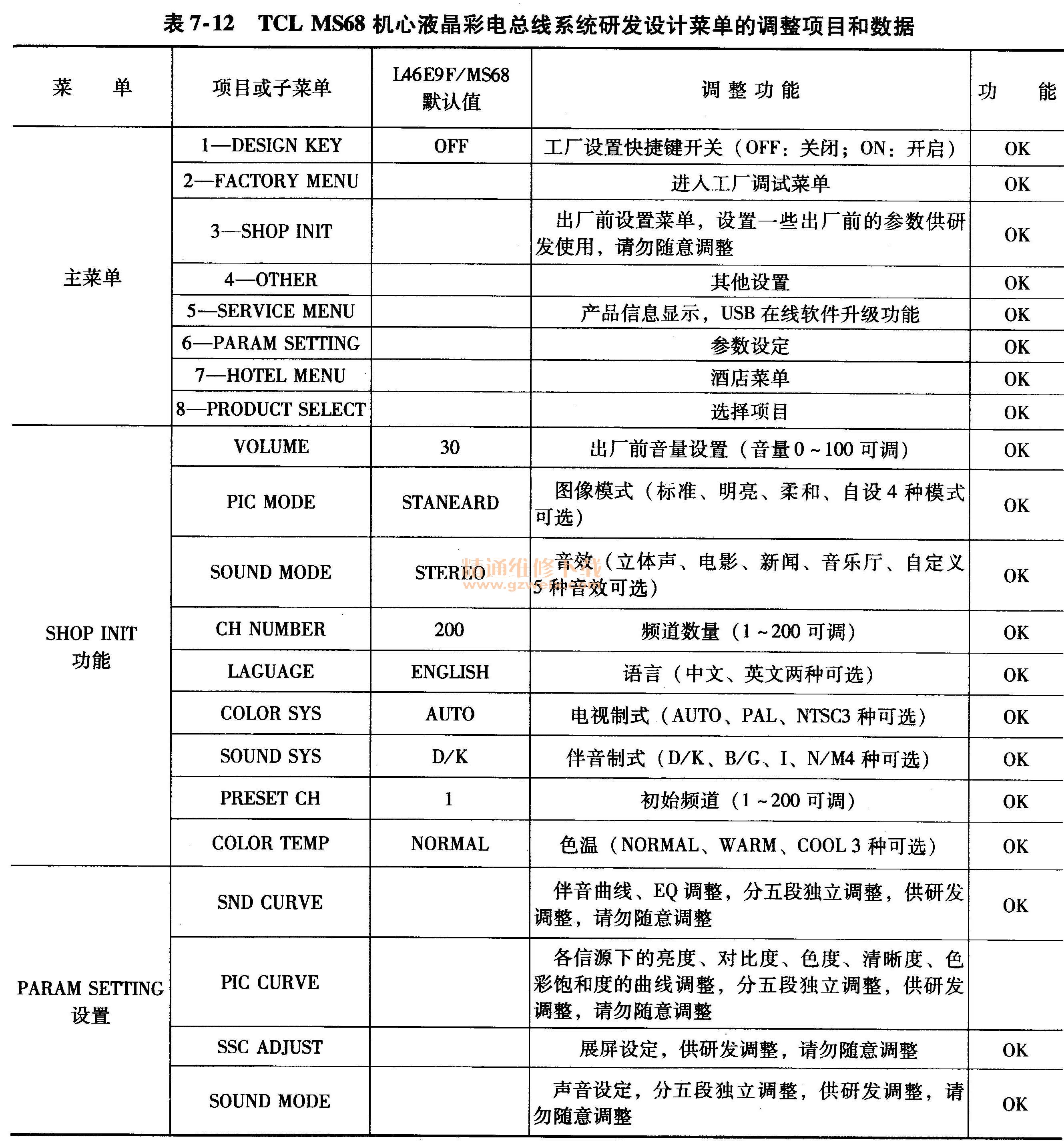

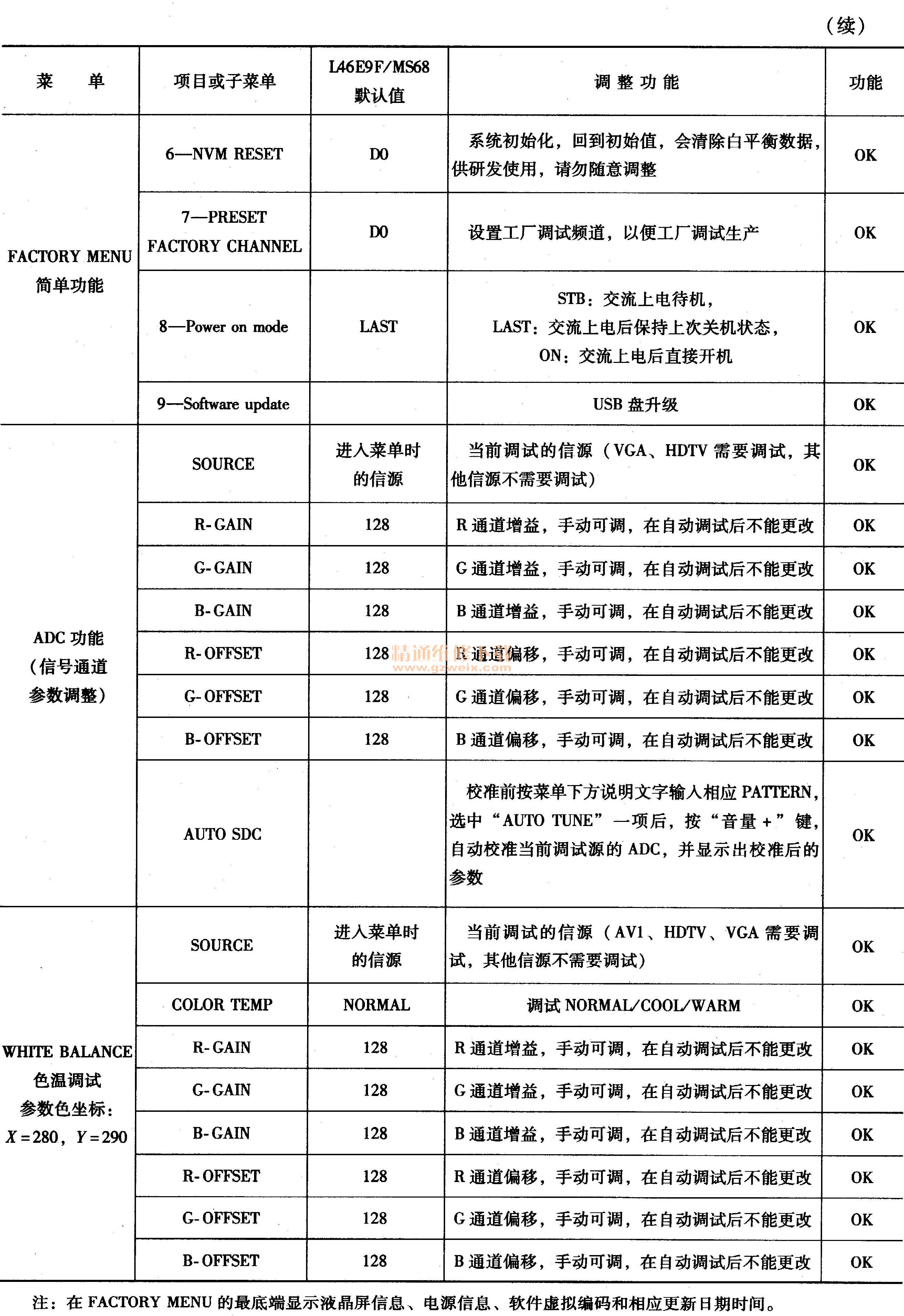

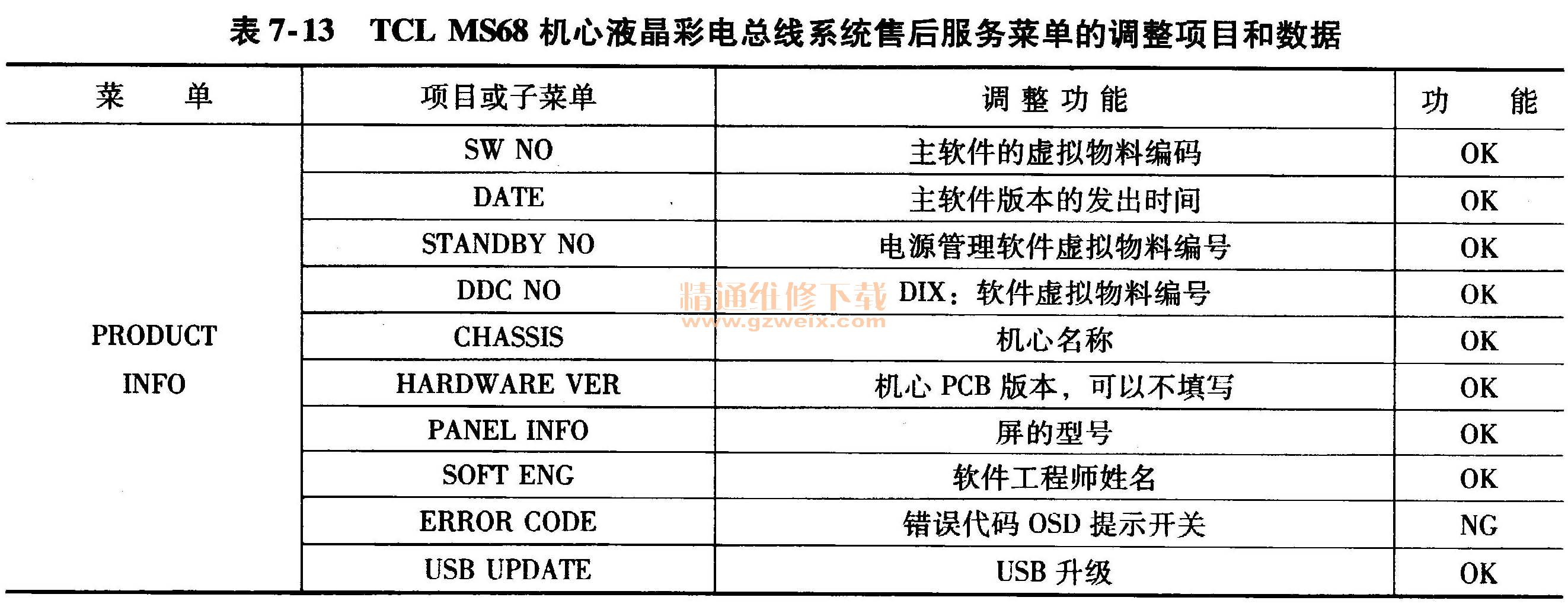

    TCL MS68机芯液晶彩电总线系统工厂调试菜单的调整项目和数据见表7-11,研发设计菜单的调整项目和数据见表7-12,售后服务菜单的调整项目和数据见表7-13。
