TCL M589机芯液晶彩电总线调整
来源:本站整理  作者:佚名  2015-11-13 13:58:40

    TCL MS89机芯液晶彩电是一款中端液晶电视产品,采用以MST公司的MST9U89CL为主芯片组成的机芯电路;中频信号处理电路采用TDA9885;伴音功放电路采用TDA1308T、TPA3008 ;音视频处理电路采用AML7218;微处理器复位和电源管理采用PT7 M7825ST。整机主要由6个电路模块组成:主板(数字板)、AV板、前控板、侧AV板、USB板、电源板电路。
    适用机型:TCL L42M61F、LA6M61F、L52M71F、L37E77F、L37M61F、L37M71F、L40E77F、L40M61 F、L40M71F、L42E77 F、L42M71 F、L46E77 F、L46 M71 F等液晶彩电。
    1 总线调整方法
   【进入工厂模式】
    方法一:电视机输入TV信号,将音量减小到0,按遥控器“菜单”键进入用户菜单,将光标停在对比度项上,然后依次按遥控器上的数字“9、7、3、5”键输入密码。
    方法二:在工厂菜单中CONFIG-FACTORY KEY为“ON”时,直接按遥控器上“回看”键。
   【项目选择与调整】
    进入工厂模式后,屏幕上显示调整菜单,如图7-2所示。菜单中SOURCE项被选中,信源为TV,按遥控器“音量+/-”键可对信源机芯选择。做ADC校正时,应分别选择信源HDTV、VGA。做白平衡调整时,应分别选择信源HDTV、VGA和TV。菜单中有11项后标有“口”,选中相应项后,按遥控器“音量+/-”键可进入其子菜单。软件升级时间是2007年09月30日15时03分43秒。

     无论是主菜单还是子菜单,按遥控器“频道+/-”键对各菜单项进行选择,按遥控器“音量+/一”键对菜单项进行操作。菜单项可被选中,字体呈白色;菜单项被选中时,字体呈黄色;菜单项不可操作,字体为灰色。
    菜单项后标有“口”,表示该项有子菜单,按遥控器“音量+/-”键可进入子菜单。菜单项后是“选项”或“状态”时,按遥控器“音量+/-”键可对“选项”进行选择或对“状态” 进行切换。菜单项后是“数字”时,按遥控器“音量+/-”键可对“数字”进行调整。
    子菜单回主菜单,按遥控器“菜单”键,从主菜单退出工厂菜单,按遥控器“菜单”键。
     2 总线调整内容

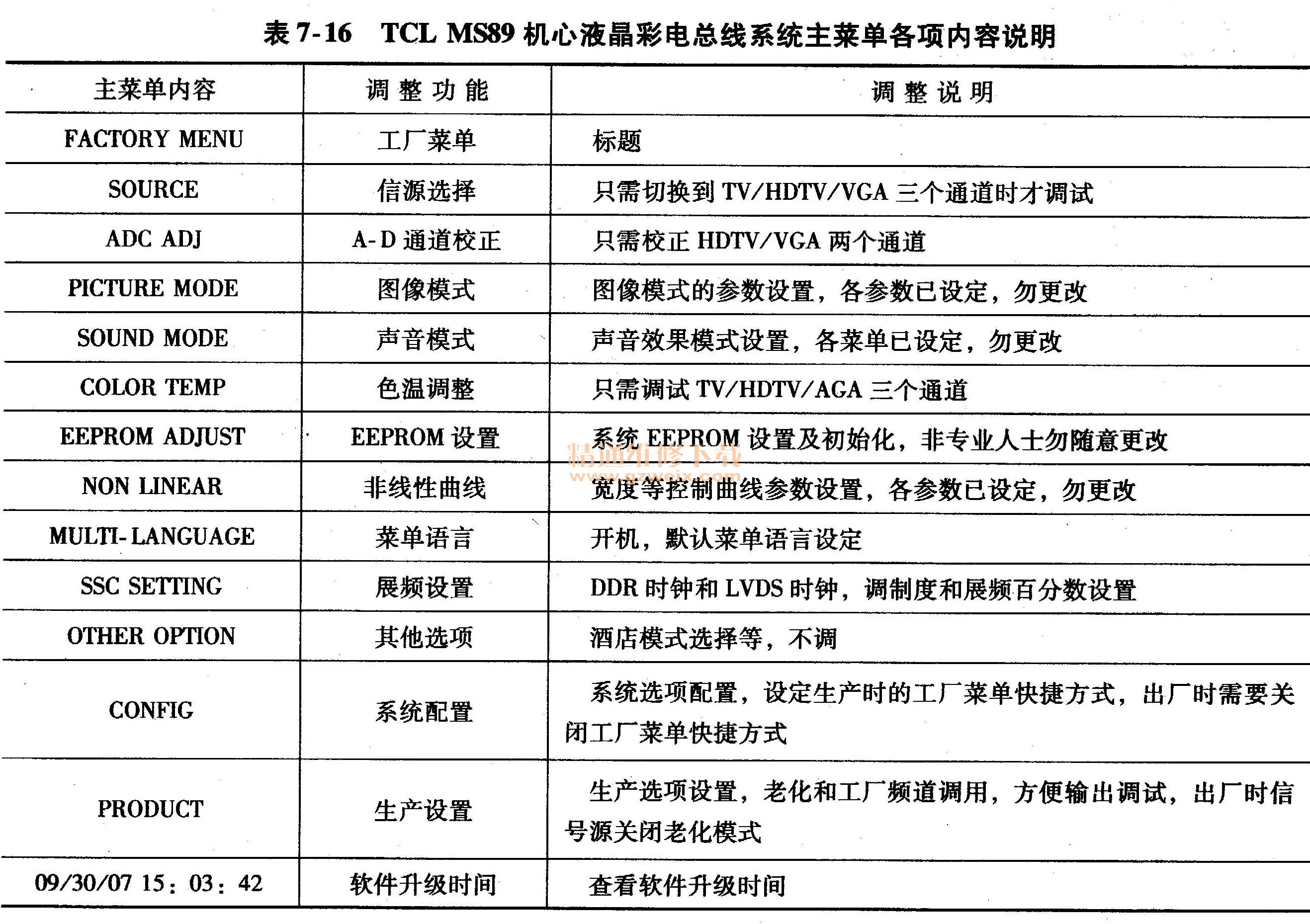

    TCL MS89机芯液晶彩电总线系统主菜单各项内容说明见表7-16。
