TCL MS98机芯液晶彩电采用MSTAR公司生产的MSD189CL DMB-TH LCD/PDP数字处理器为主芯片组成的机芯电路；数字电视处理器采用MSD189CL；HDMI/DVI数据转换控制电路采用PS321/PS221；数据处理电路采用LGS-8G52-A1；中频解调器采用TDA9885TS；电流控制器采用ST890；电源DC-DC电压转换电路采用MP1411。整机由4个电路模块组成：电源板、数字板、遥控板和按键板。
    适用机型：TCL DTL46E9F、DTL42E9F等液晶彩电。
    1 总线调整方法
    【进入工厂模式】
    方法一：电视机接收TV信号，将音量减小到0，按遥控器“菜单”键进入用户菜单，将光标停在对比度项上，然后依次按遥控器数字“9，7、3、5”键输入密码。
    方法二：在工厂菜单中FACTORY-FAC MODE HOTKEY为ON时，直接按遥控器上的“回看”键。
    注：初次升级后，需要开关电源一次，确保EEPROM数据正常。
    【项目选择与调整】
进入工厂模式，屏幕上显示调整菜单，按遥控器上的“频道＋／－”键或“上／下方向”键选择子菜单和调整项目，按“音量＋／－”键或“左／右方向”键进入子菜单或调整所选项目数据。
    有些不影响当前生产的选项的功能软件尚未加入，请参照“功能”一项，OK代表可以使用，NG代表此项功能尚不能使用或不正常。
    2 总线调整数据

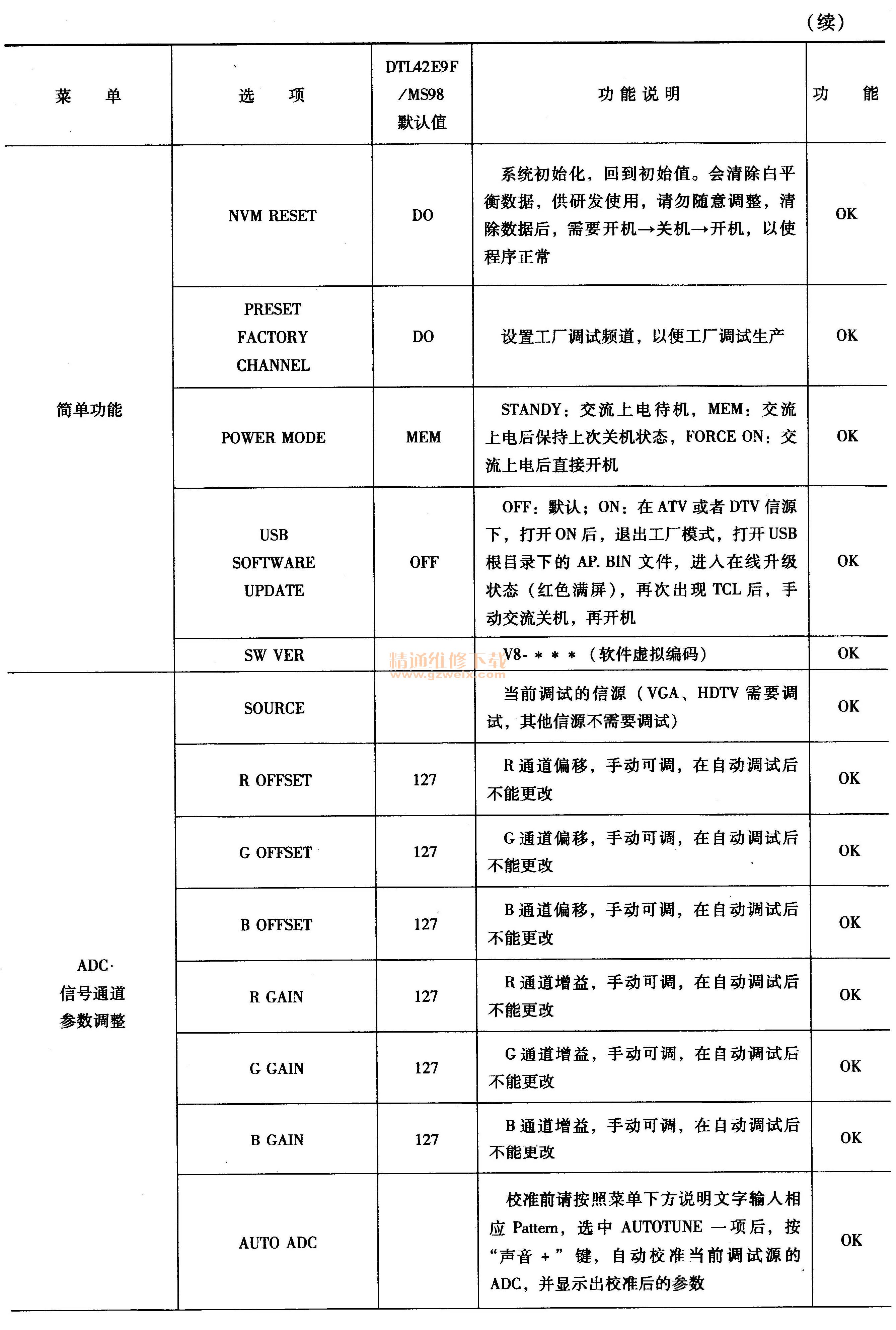

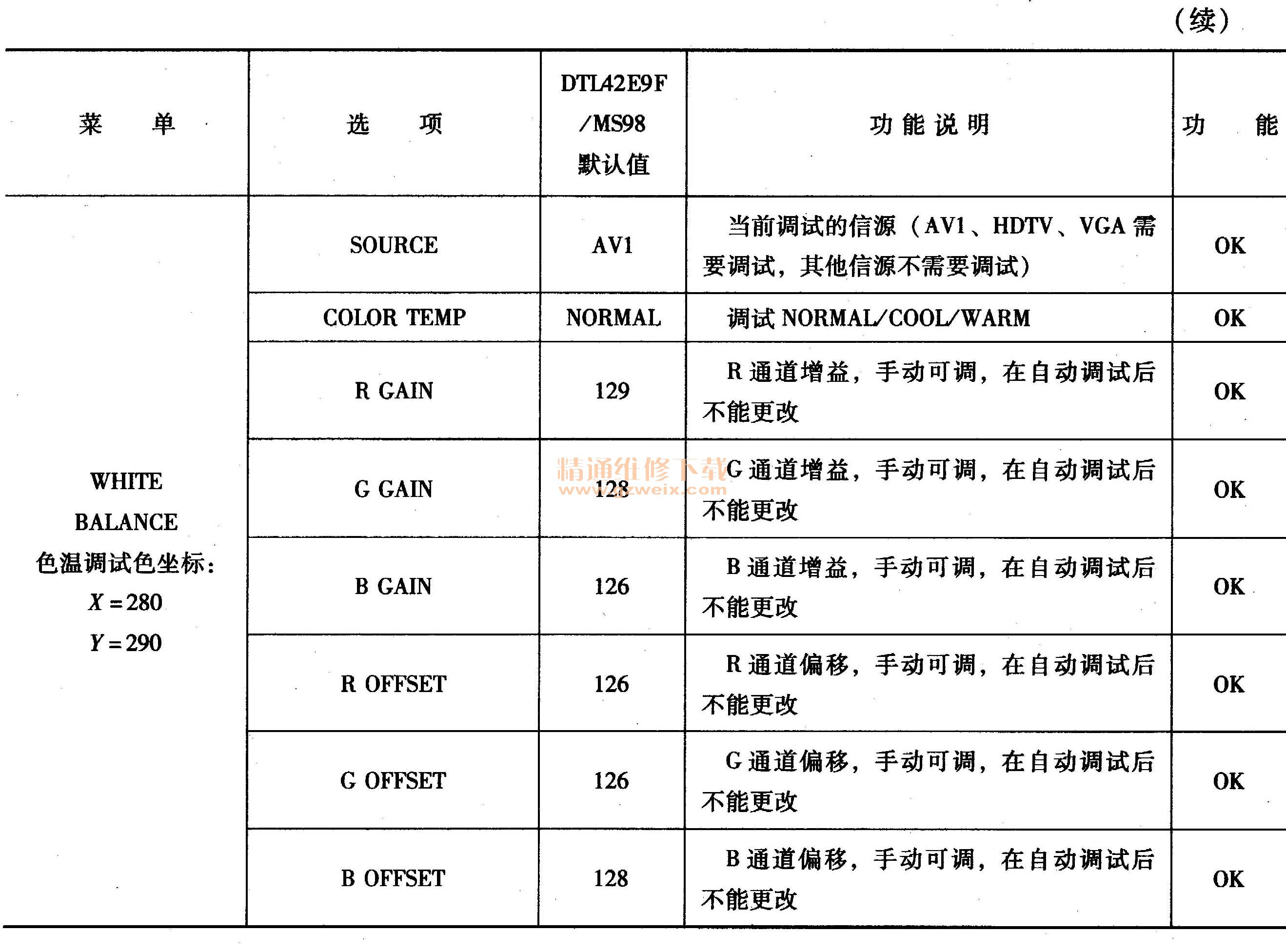

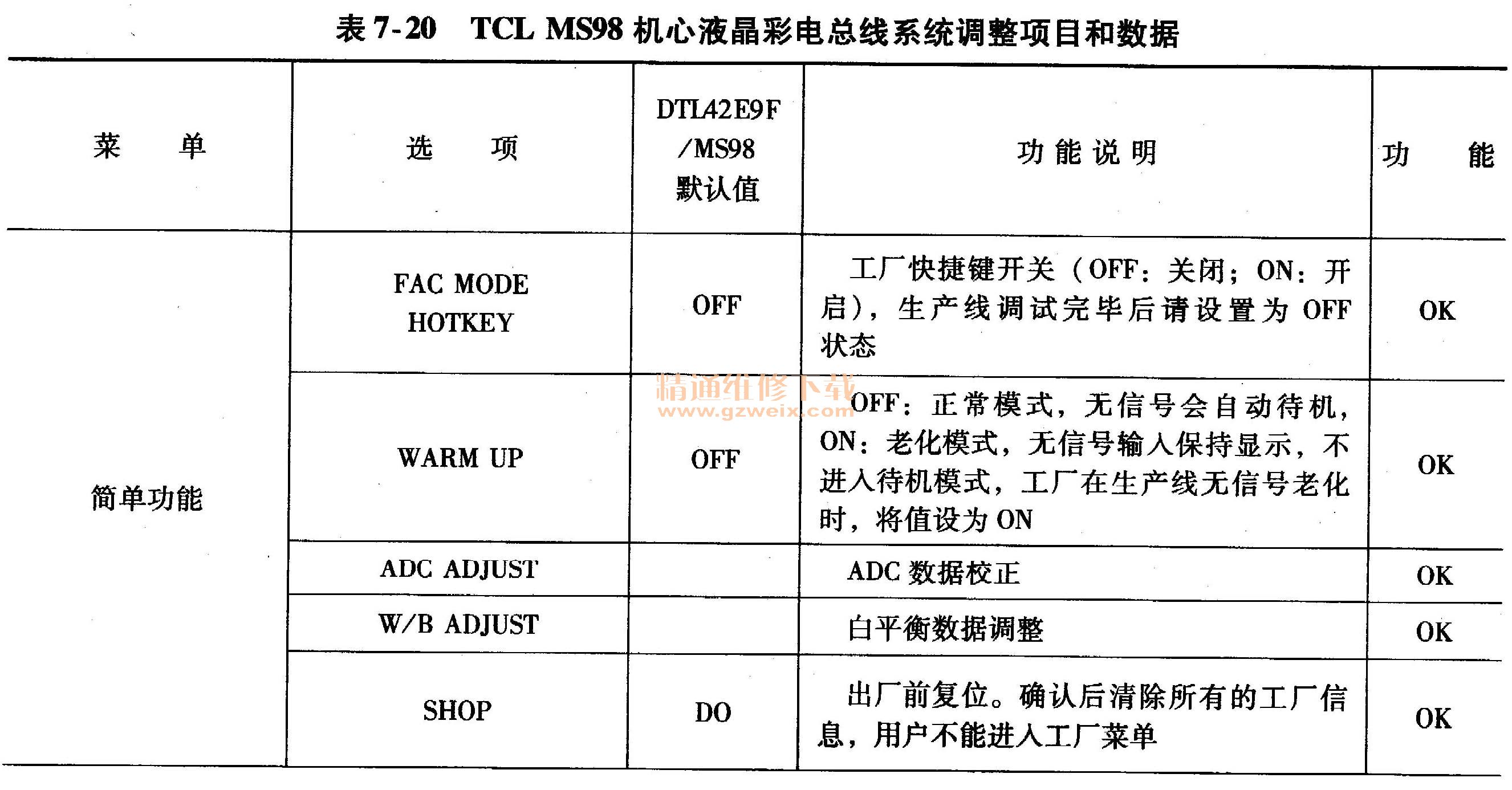

    TCL MS98机芯液晶彩电总线系统调整项目和数据见表7-20。
