2）调整冷色温11000K白平衡：将BCUT-11 K设为245、BGAIN-11设为15。将白平衡仪探头紧贴屏幕，对准暗场中心〔选择亮度约（5±1）nit的一阶〕。按“频道＋／－”键选择11000K的CUT OFF调试项目，按“音量＋／－”键调整选项的数值，固定BCUT-11 K的值，反复调GCUT-11 K和RCUT-11K的值，使白平衡仪的读数为X = 0. 265±0. 005、Y = 0. 280±0.005。将白平衡仪探头紧贴屏幕，对准亮场中心〔选择亮度约（100±5）nit的一阶〕。按“频道＋／－”键选择11000K的GAIN调试项目，按“音量＋／－”键调整选项的数值，固定BGAIN-11的值，反复调GGAIN-11和RGAIN-11的值，使白平衡仪的读数为X = 0. 265±0. 005、Y = 0. 280±0.005。重复上述步骤，使得亮、暗场的白平衡读数均为X =0. 265±0. 005、Y = 0. 280±0.005。
    【Video白平衡调整】
    Video信号源下的白平衡调整，需使用图像信号发生器、白平衡仪（CA-100），输入白平衡测试信号：黑白场信号。将白平衡测试信号输入到显示屏的AV in接口。按遥控器上的“图像”键选择“标准”图像模式。调信号发生器使暗场亮度为5～6nit，亮场亮度为90～100nit。然后进行调整。进入工厂菜单，画面显示工厂菜单，按数字“2”键选择白平衡调试菜单，进行调整，调整完毕，按“上一频道”键退出白平衡调整。
    1）调整暖色温9300K白平衡：将BCUT-9K3设为245，将BGAIN-93设为100。将白平衡仪探头紧贴屏幕，对准暗场中心。按“频道＋／－”键选择9300K的CUT OFF调试项目，按“音量＋／－”键调整选项数值。固定BCUT-9K3的值，反复调GCUT-9 K3和RCUT-9K3的值，使白平衡仪的读数为X = 0. 284±0. 005、Y = 0. 299士0.005。将白平衡仪探头紧贴屏幕，对准亮场中心。按“频道＋／－”键选择9300K的GAIN调试项目，按“音量＋／－”键调整选项的数值，固定BGAIN-93的值，反复调GGAIN-93和RGAIN-93的值，使白平衡仪的读数为X=.284±0. 005、Y = 0. 299±0.005。重复上述步骤，使得亮、暗场的白平衡读数均为X = 0. 284士0. 005、Y＝0.299±0.005。
    2）调整冷色温11000K白平衡：将BCUT-11 K设为245、BGAIN-11设为100。将白平衡仪探头紧贴屏幕，对准暗场中心。按“频道＋／－”键选择11000K的CUT OFF调试项目，按“音量＋／－”键调整选项数值。固定BCUT-11K的值，反复调GCUT-11K和RCUT-11K的值，使白平衡仪的读数为X =0. 265±0. 005。 Y = 0. 280±0.005。平衡仪探头紧贴屏幕，对准亮场中心。按“频道＋／－”键选择11000K的GAIN调试项目，按“音量＋／－”键调整选项的数值，固定BGAIN-11，反复调GGAIN-11和RGAIN-11的值，使白平衡仪的读数为X = 0. 265±0.005、Y＝0.280±0.005。重复上述步骤，使得亮、暗场的白平衡读数均为X=0.265±0.005，Y=0.280±0.005。
    【功能设置项目调整】
    进入工厂菜单，按数字“1、2、3、4”键选择调试页。参照功能设置项目的数据检查工厂菜单中的参数，如果不符，按该数据重新进行设置，不可随意更改。
    FACT-KEY可在工厂调试时设为1，按“上一频道”键可直接进入工厂菜单，在出厂前一定要把FACT-KEY设为0。BKEY-LK设为1，表示锁定面板按键；设为0，表示不锁定面板按键。TV. FREEZ设为1，表示TV转台时画面静止；设为0，表示TV转台时画面不静止；设为2，表示静止时间1. 5 s。  SCR. SAVE设为1，画面变为全白场信号，进入消除残影状态；设为0，白场关闭，此功能在消除残影时使用。在出厂前一定要把SCR-SAVE设为0。  TIMELOCK设为1，表示定时开关机功能生效；设为0，表示定时开关机功能无效。此功能在工程机中有需求才可使用。无需求时在出厂前一定要把TIME-LOCK设为0。
    2总线调整数据

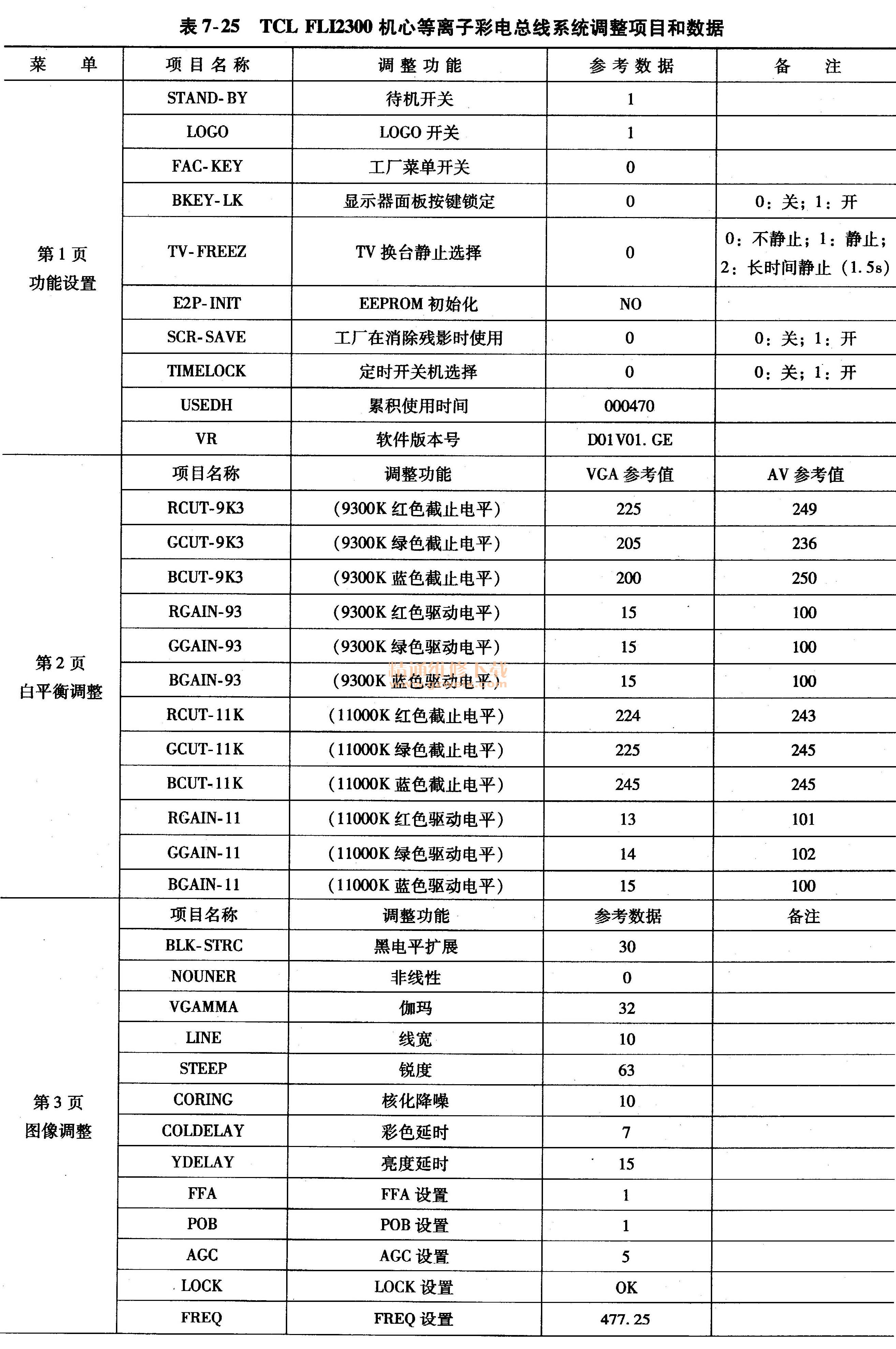

    TCL FLI2300机芯等离子彩电总线系统调整项目和数据见表7-25。
