三星GTU4Q TSA、GTU46TSA机芯液晶彩电总线调整
来源:本站整理  作者:佚名  2015-11-18 16:23:01

    三星GTU40TSA、GTU46TSA机芯液晶彩电的主芯片数模小信号处理电路采用SVP-UX68;其他小信号处理电路和存储器采用SGTV58XX、MAX3223、M30840、Sil9185、MST3566M、SGTV5810、BA7657 F、Sil9125、STI5105、HYB25D256、S29 AL032D、RT9818等;音频处理电路采用WM8521;伴音功放电路采用NTP3000。
    适用机型:三星LA40M81BX、LA46M81BX等液晶彩电。
    1总线调整方法
    【进入/退出工厂模式】
    使用用户遥控器,遥控关机,依次按遥控器上的“信息”键、“菜单”键、“静音”键、“开机”键,即可进入工厂模式。
    如果有工厂遥控器,打开画面,依次按遥控器上的“显示”键、“工厂”键。
    调整后,按下电源按钮,退出工厂模式,并存储数据。
    【项目选择与调整】
    进入工厂模式后,按“菜单”键进入调整菜单,按遥控器“上/下方向”键或电视机上的“节目CH + /CH-”键移动光标选择项目,按遥控器“左/右方向”键或电视机上“音量VOL + /VOL -”键对选定的项目数据进行调整,按“确定”键保存数据。
    2总线调整内容
    三星GTU40TSA、GTU46TSA液晶彩电总线系统调整内容如下:
    【显示屏检查】
    因总线系统工厂模式进行不同的调节,所以必须检查显示屏制造商。首先,检查标签额定值。
    1)标签额定文件:液晶显示屏标签如图8-10所示:A : ACER (AUO);S : SEC;C : CMO。如果未印刷,可以考虑S ( see)显示屏标记。

    2)如果显示屏标志为“A”,设定下述工厂模式。*选项字节:英寸选项32”,灰度系数32”AUO,显示屏选项AUO。
    【工厂主菜单】
      三星GTU40TSA、GTU46TSA液晶彩电工厂主菜单显示的子菜单和选项见表8-36。

    【校准子菜单】
    校准子菜单校正的项目:①AV校准;② COMP校准;③ PC校准;④ HDMI校准。
    【选项表子菜单】

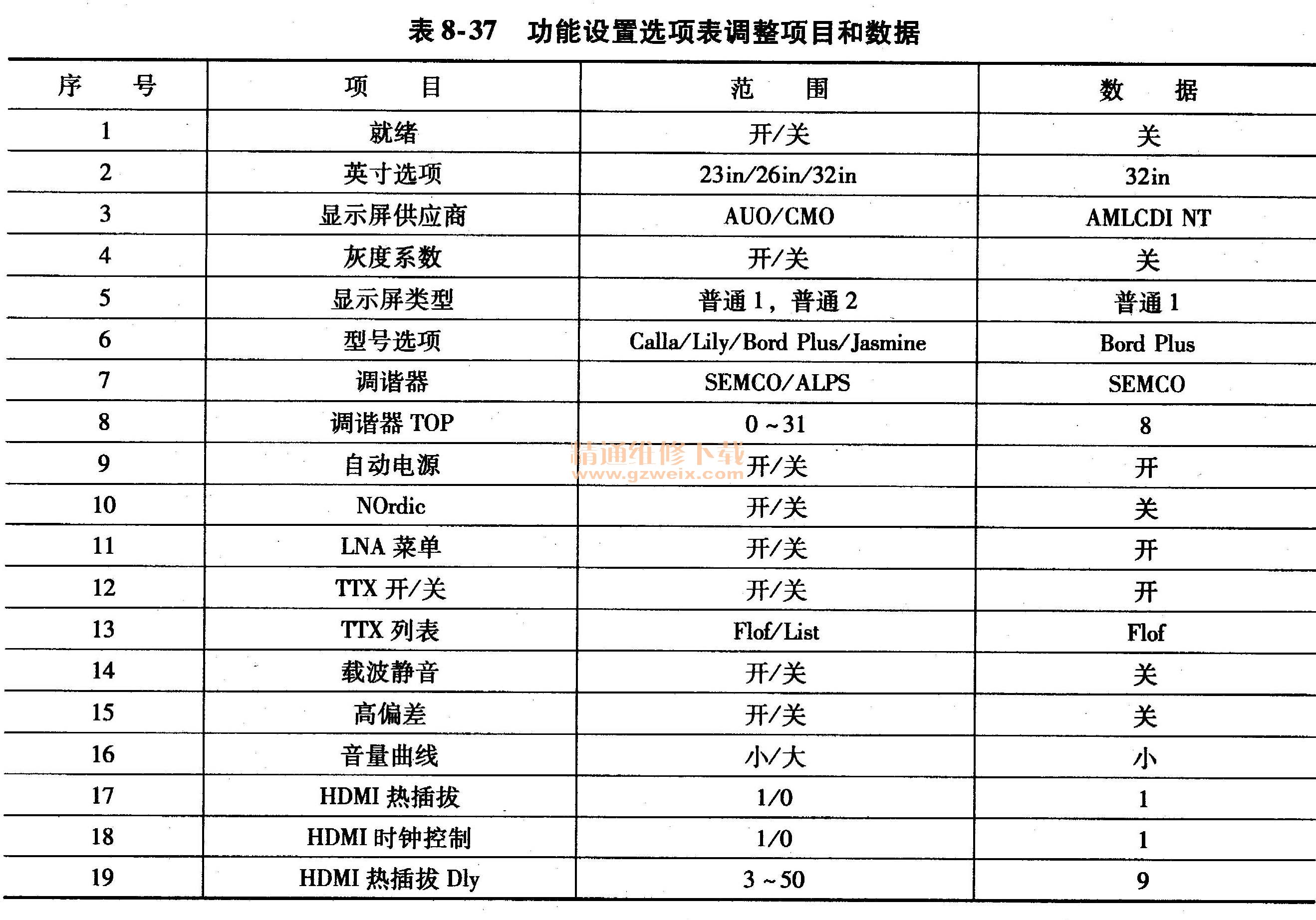

    功能设置选项表调整项目和数据见表8-37。

   【调整和调节子菜单】

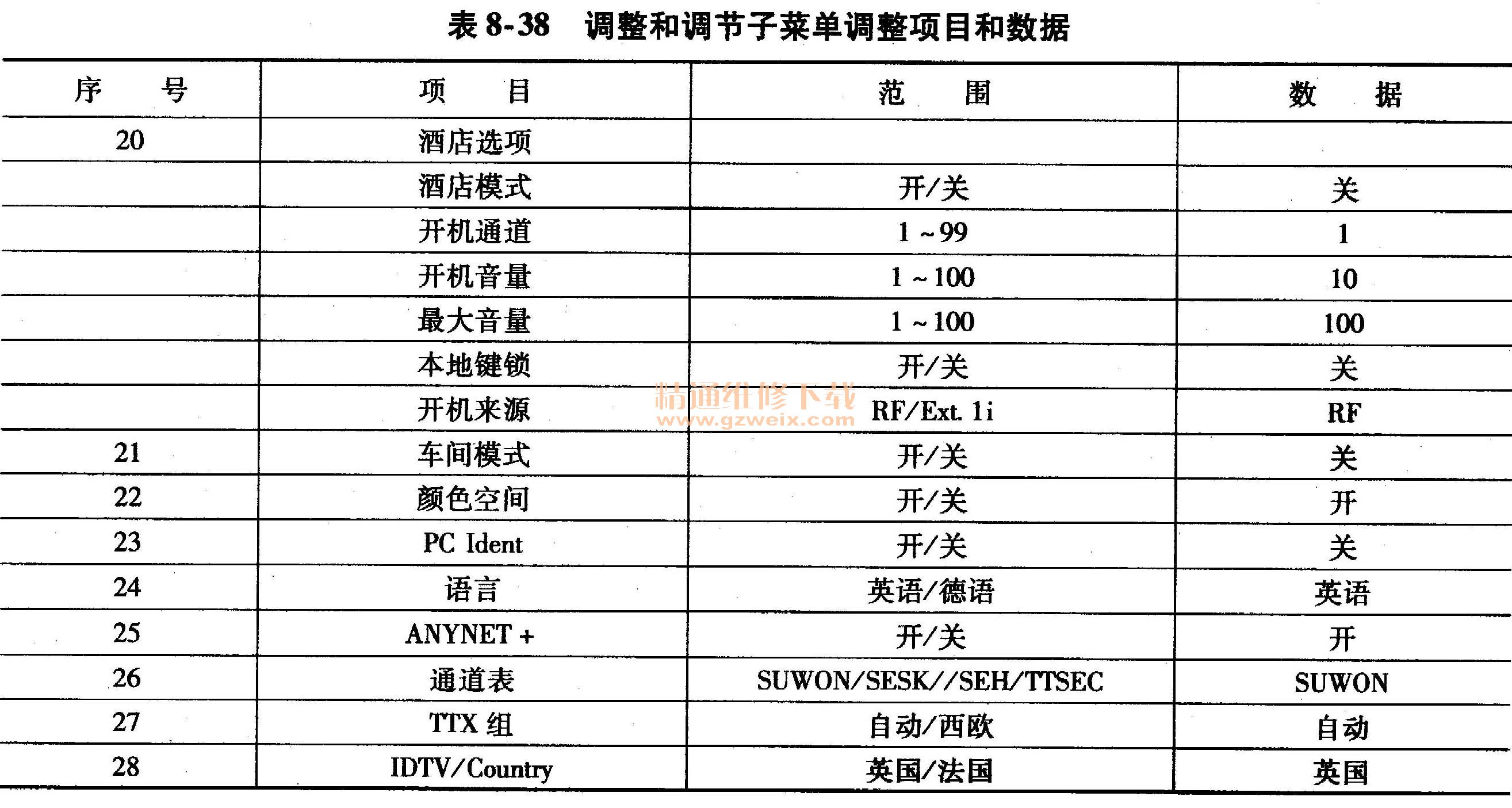

    调整和调节子菜单调整项目和数据见表8-38。

    【白平衡调整子菜单】
    白平衡调整子菜单调整项目和数据见表8-39。

    【ESVP-PX调整菜单】

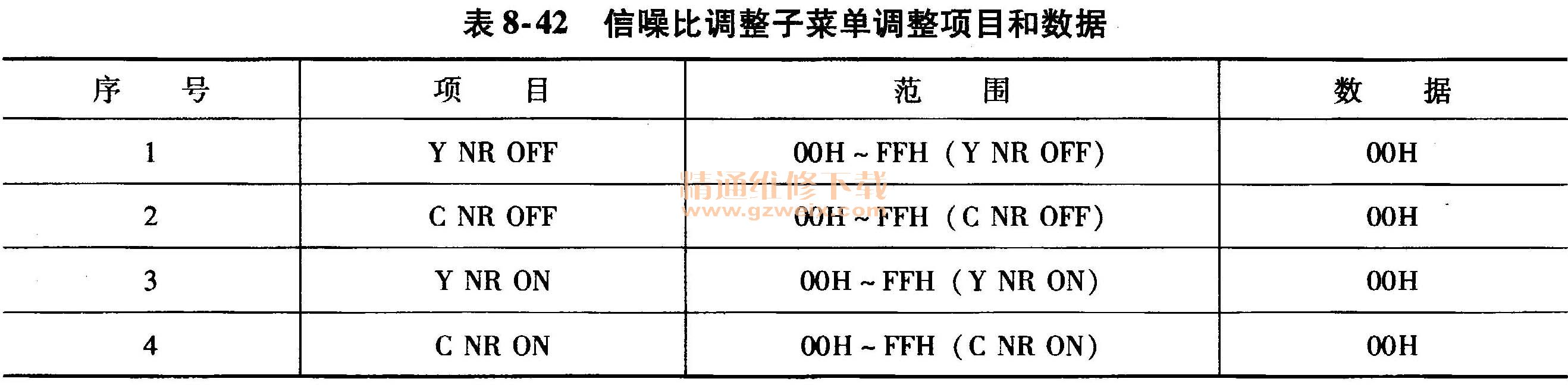

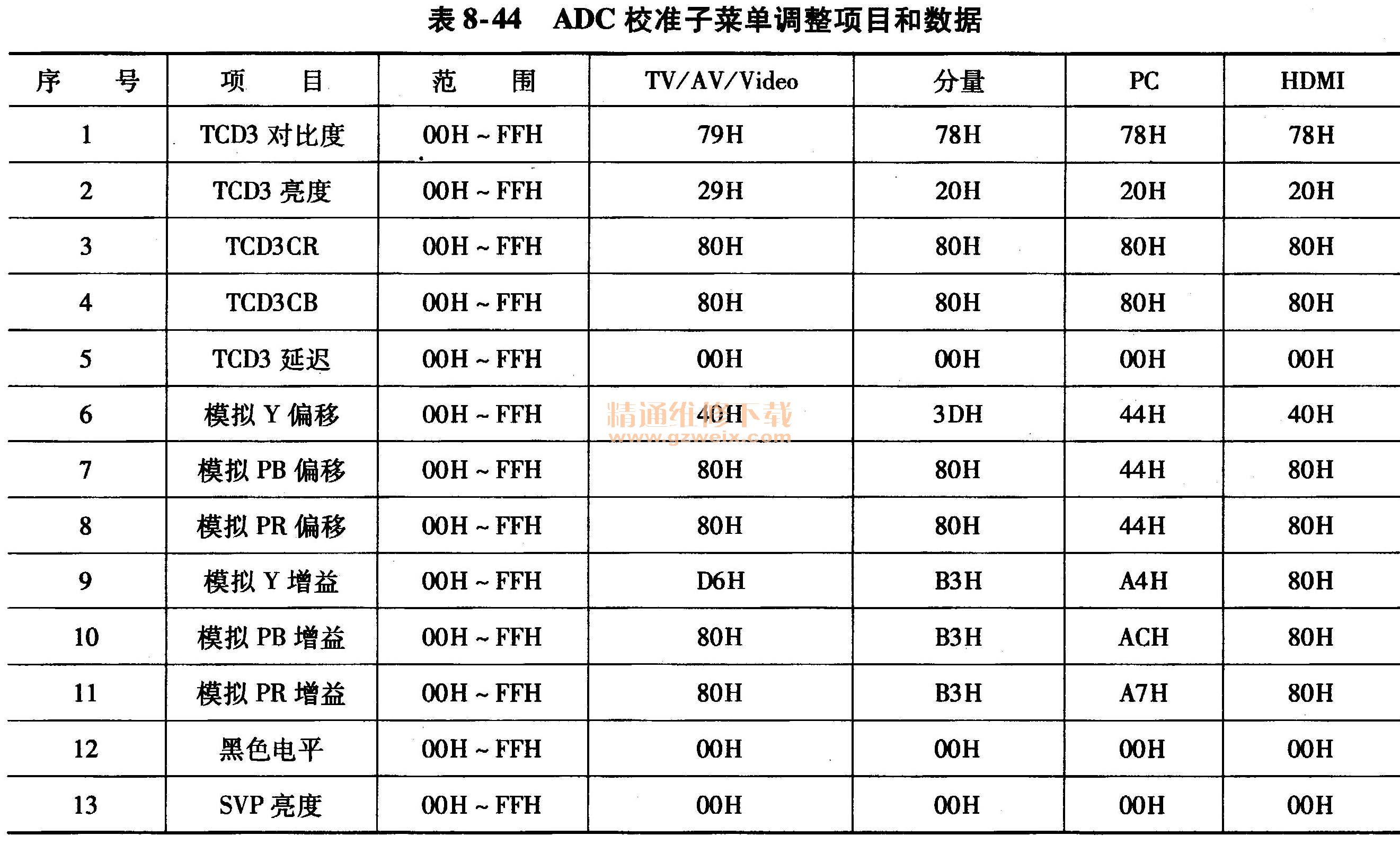

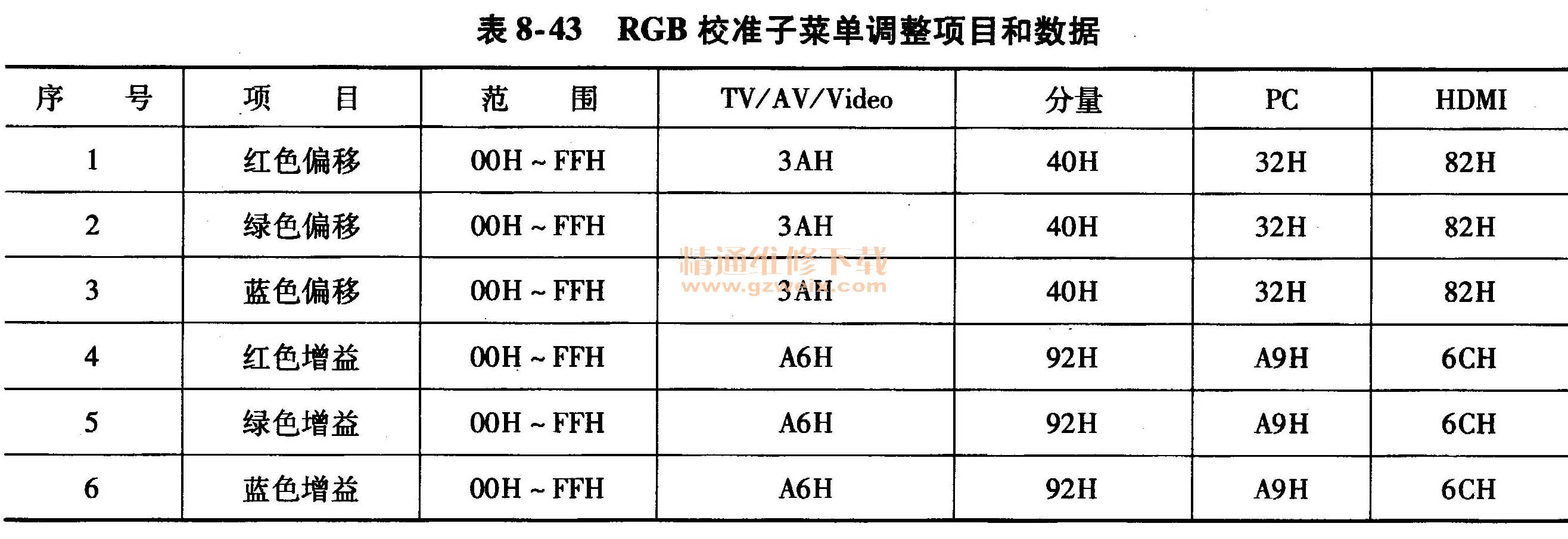

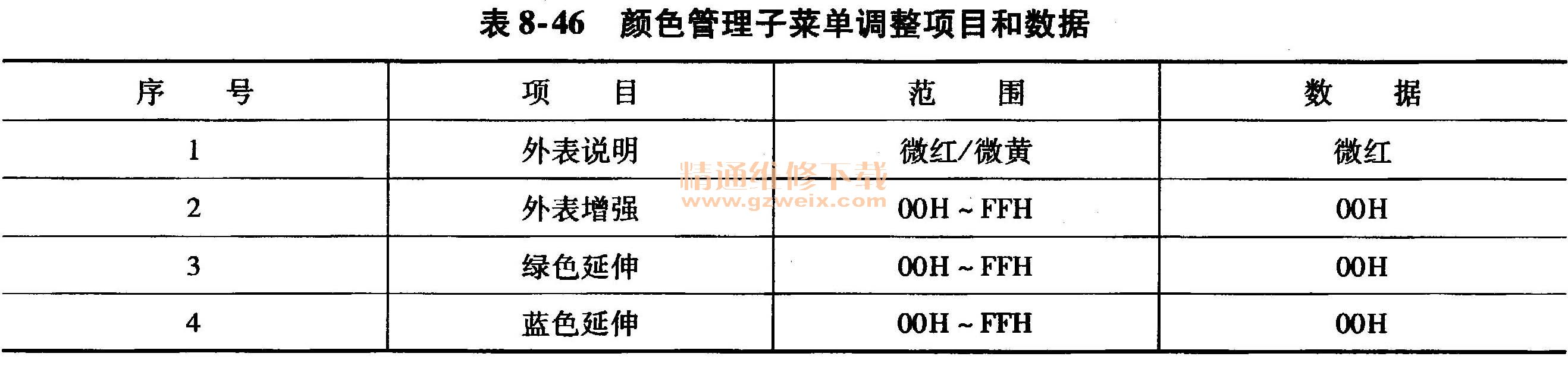

    SVP-PX调整菜单包含有:①梳状滤波器调整,见表8-40;②清晰度调整,见表8-41;③信噪比调整,见表8-42;④RGB校准调整,见表8-43;⑤ADC校准调整,见表8-44;⑥校准目标,见表8-45;颜色管理子菜单调整,见表8-46。












[1] [2]  下一页
