三星GSM32TC、GSM40TC机芯液晶彩电总线调整
来源:本站整理  作者:佚名  2015-11-18 16:35:55

    三星GSM32TC、GSM40TC机芯液晶彩电的主芯片数模小信号处理电路采用SVP PX (256-FPGA)系列;其他小信号处理电路和存储器采用K4D263238D、AT49BV802、M30840、FRC9424、STV8257、LM4810、MAX232等;伴音功放电路采用STA323 W 。
    适用机型:三星LA32S71B、LA40S71B和LA27 S71B、LA37S71B等液晶彩电。
    1总线调整方法
   【进入/退出工厂模式】
    使用用户遥控器,遥控关机,依次按遥控器上的“信息”键、“菜单”键、“静音”键、“开机”键,开机即可进入工厂模式。
     如果有工厂遥控器,打开画面,依次按遥控器上的“显示”键、“工厂”键。
     调整后,按下电源按钮,退出工厂模式,并存储数据。
    【项目选择与调整】
    进入工厂模式后,按“菜单”键进入调整菜单,按遥控器上的“上/下方向”键或电视机上的“节目CH + /CH -”键移动光标选择项目,按遥控器“左/右方向”键或电视机上的“音量VOL + /VOL-”键对选定的项目数据进行调整,按“确定”键保存数据。
    2总线调整内容
     三星GSM32TC、GSM40TC液晶彩电总线系统调整内容如下:
    【显示屏检查】
    专用于LE26、32R7**,因如下所述进行不同的调节,所以必须检查显示屏制造商。首先,检查标签额定值。标签额定文件如图8-11所示。

    1)如果显示屏标志为“A”,设定下述工厂模式。
    显示屏材料单:BN07 -00289A;显示屏和电源组件之间的连接器:BN39. 00603M (300mm)。选项字节:灰度系数“AUO”;显示屏选项“AUO”。
    2)如果显示屏标记为“S”或未印刷,设定下述工厂模式。
    显示屏材料单:BN07. 00247 A,显示屏和电源组件之间的连接器:BN39.00603M (300mm)。
    选项字节:灰度系数“AMLCD”;显示屏选项“AMLCD INT”。
    3)如果显示屏标志为“C”,设定下述工厂模式。
    显示屏材料单:BN07. 00207A ;显示屏和电源组件之间的连接器:BN39. 00659A (200mm)。
    选项字节:灰度系数“CMO”;显示屏选项“CMO”。
    【工厂主菜单】
    三星GSM32TC、GSM40TC液晶彩电工厂主菜单显示的子菜单名称和选项见表8-55。





    1)校准:
    ①AV校准。
    ②DTV校准。
    ③PC校准。
    2)选项表。
   【校准子菜单】
    校准子菜单校正的项目:1)AV校准;2)DTV校准;3)PC校准。
   【选项表子菜单】
   功能设置选项表调整项目和数据见表8-56和表8-57。

   【白平衡调整子菜单】

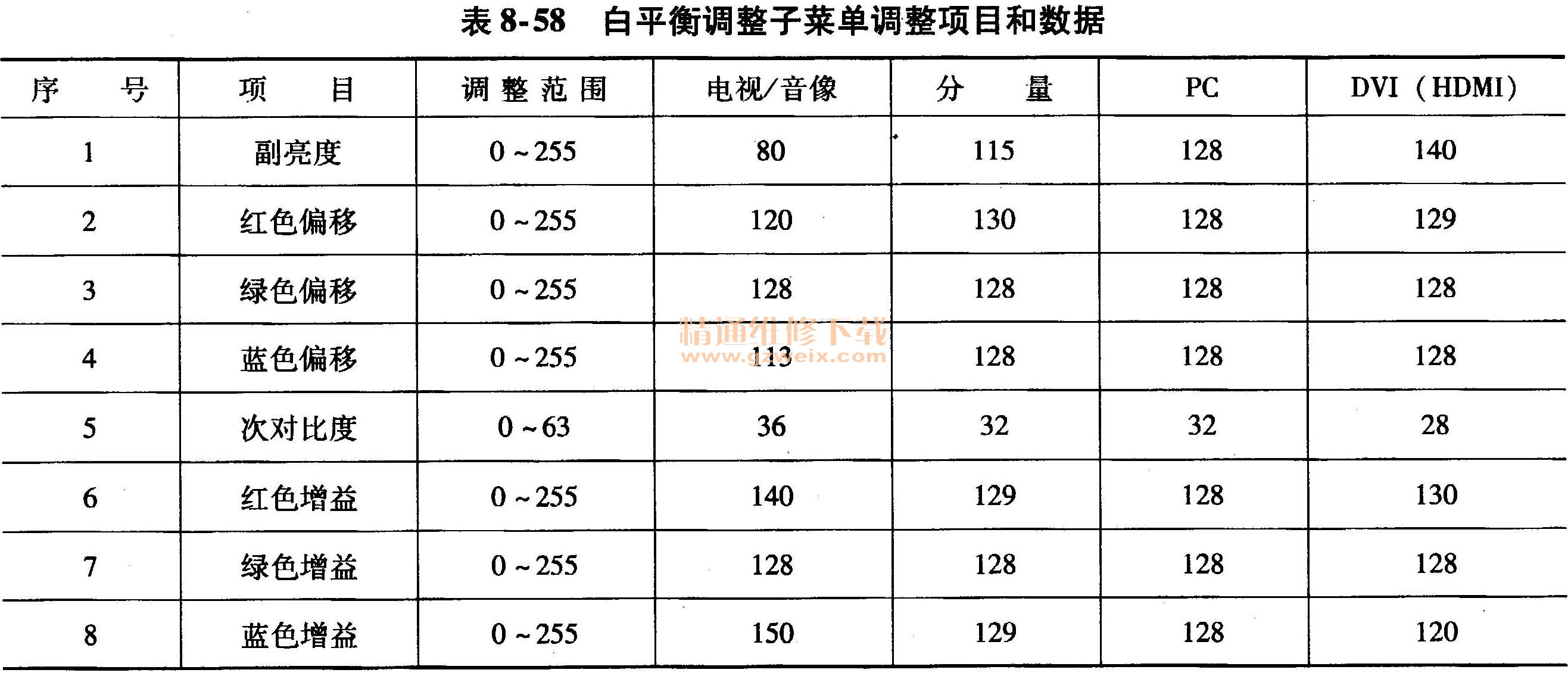

    白平衡调整子菜单调整项目和数据见表8-58。

    【SvP-PX调整菜单】

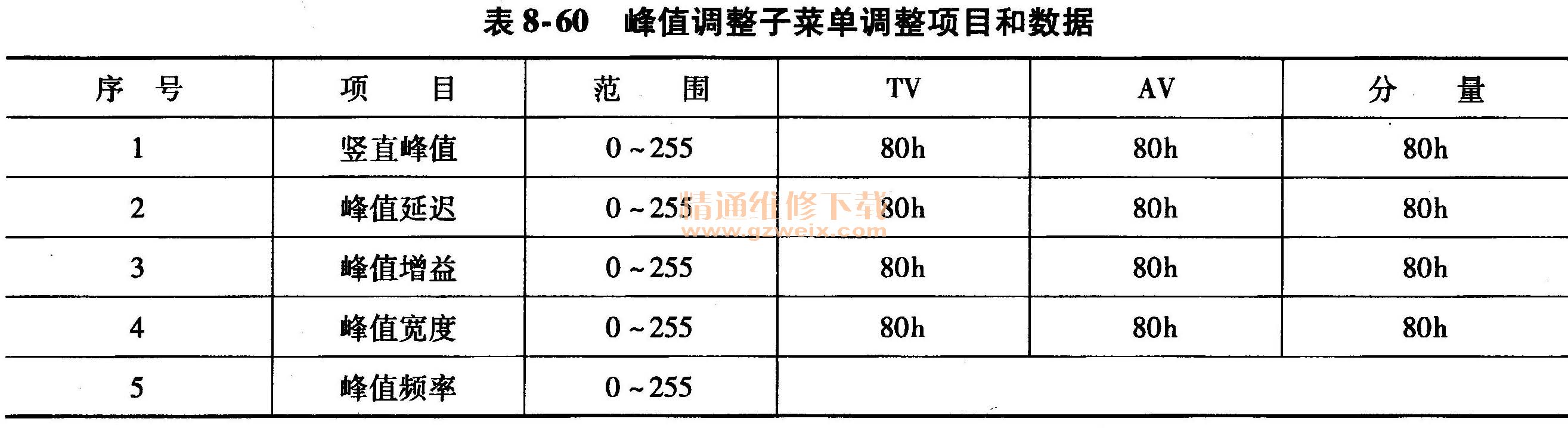

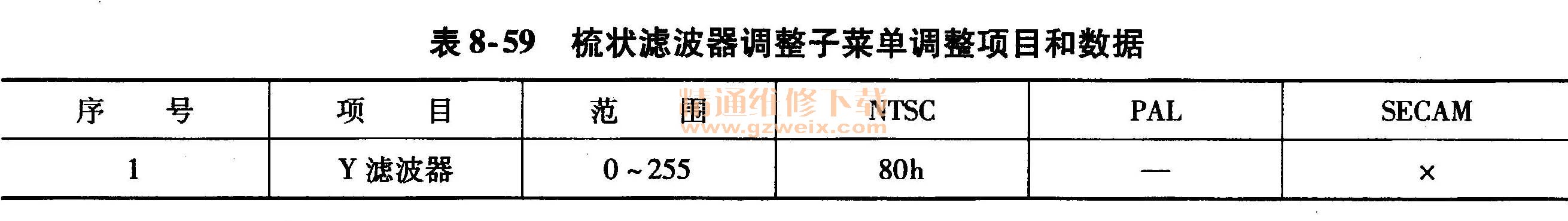

    SVP-PX调整菜单包含有:①梳状滤波器调整,见表8-59;②峰值调整,见表8-60;③信噪比调整,见表8-61;④解除隔行扫描,见表8-62;⑤画面增益调节,见表8-63。








[1] [2]  下一页
