1．升级硬件连接
    该平台软件升级使用TM-UDOIA升级小板和USB端口连接升级小板。

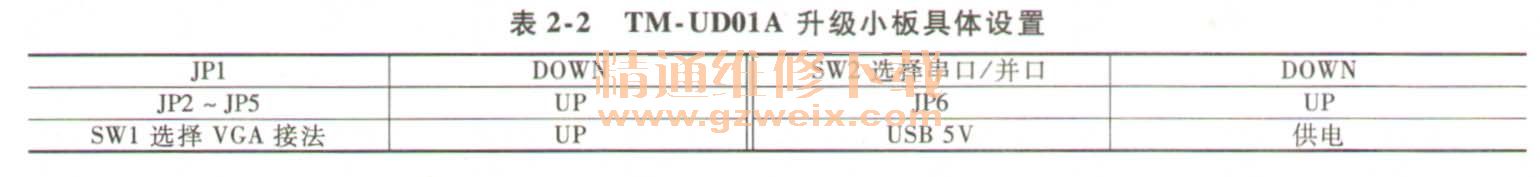

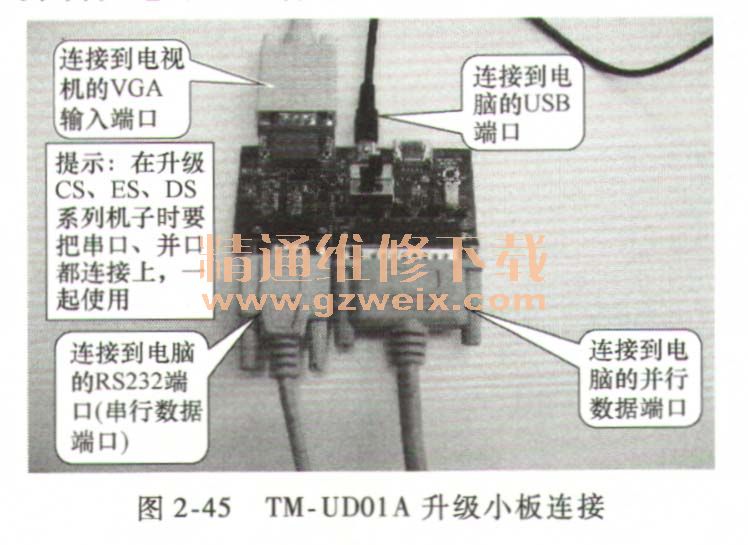

    1） TM-UD01A升级小板连接：电脑通过并口线和TM- UD01 A升级小板连接，电视机通过VGA线和TM- UDO1 A升级小板连接（注：在升级过程中TM- UD01 A升级小板需要USB供电），实物连接如图2-45所示。TM-UDO1 A升级小板具体设置见表2-2。



    2） USB端口升级小板只要软件安装及硬件连接成功，无须设置。

    2.软件升级步骤

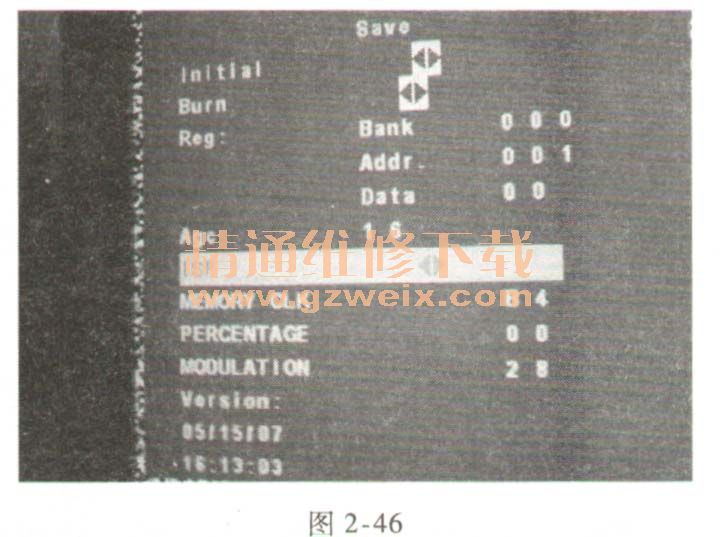

    1）进入电视机工厂菜单（按遥控器上“菜单”键，再连续按5次“回看”键），按“上／下”键选择到ISP选项，按压“右”键即可（屏幕上无任何变化），如图2-46所示。

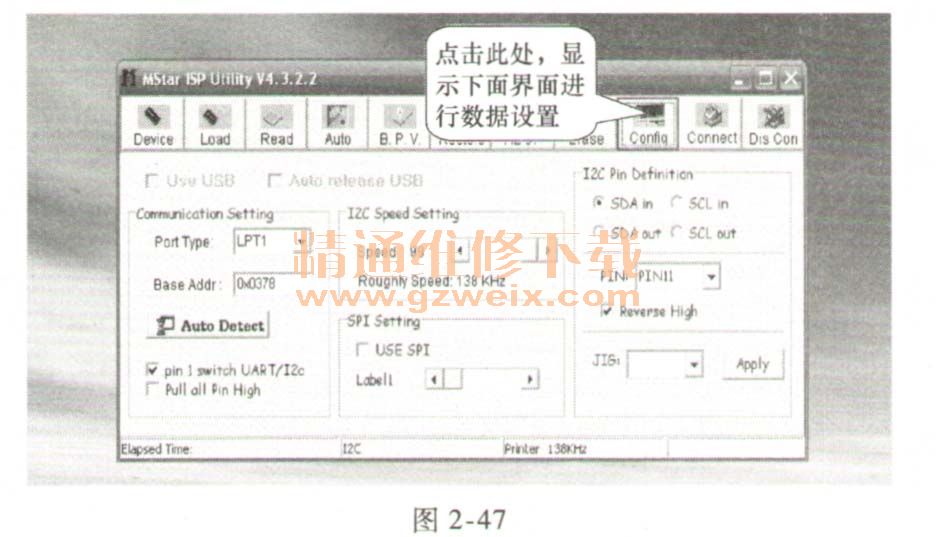

    2）打开ISP-T001V4. 3. 2. 2. exe（该软件直接使用不用安装），单击“Config”，烧录工具设置如图2-47所示。

    注意：如果打开升级软件平台和上图内设置不一样的，请按上图数据设置。

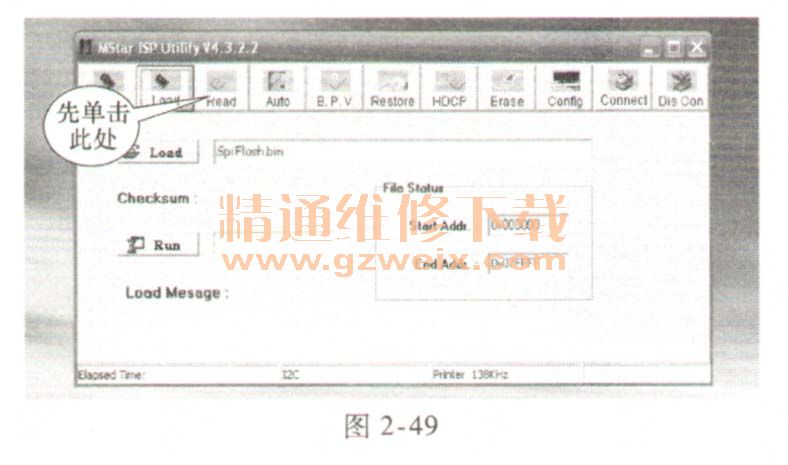

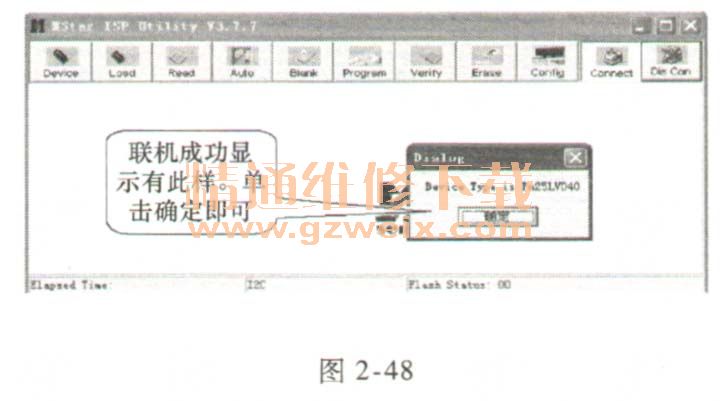

    3）单击“Connect”，出现如下对话框则连上机器，同时电视机关机，出现黑屏状态，否则未连上，注意在单击“Connect”，前，应使电视机首先进入工厂菜单中的ISP模式。连接成功将进入2-48所示窗口，单击“确定”，进入图2-49的窗口。

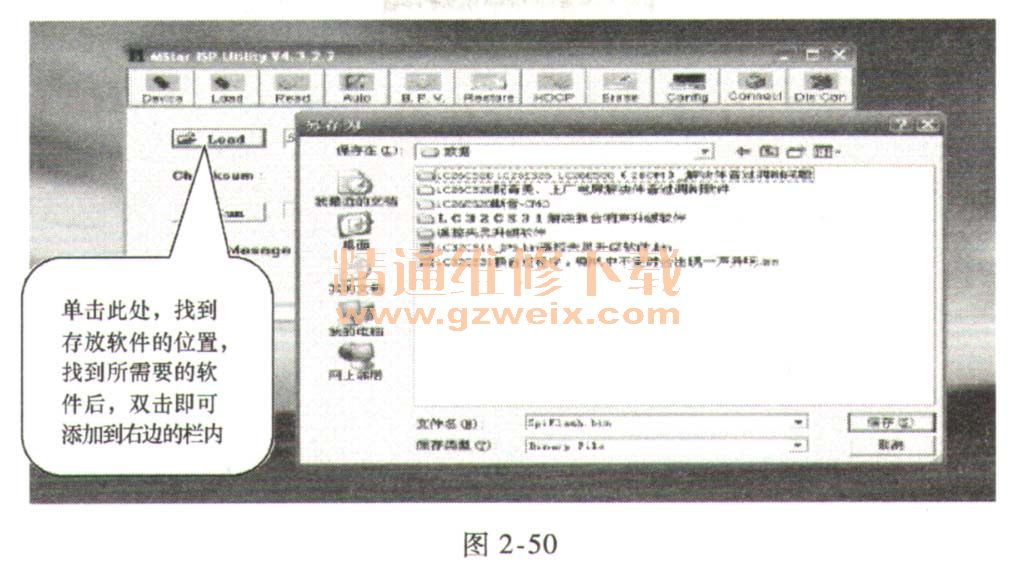

    4）在图2-49的窗口中单击“Read”，选择所要烧录的．bin文件，如图2-50所示。

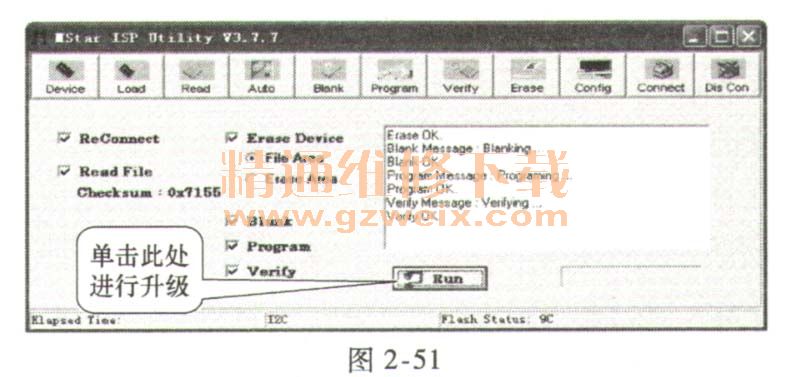

    5）单击“Auto”，显示如图2-51所示的窗口，再单击“Run”即可进行软件升级，烧录软件后校验码将出现在Checks之后，假如烧录出现Error则再单击" Run”重新烧录，无需断开。

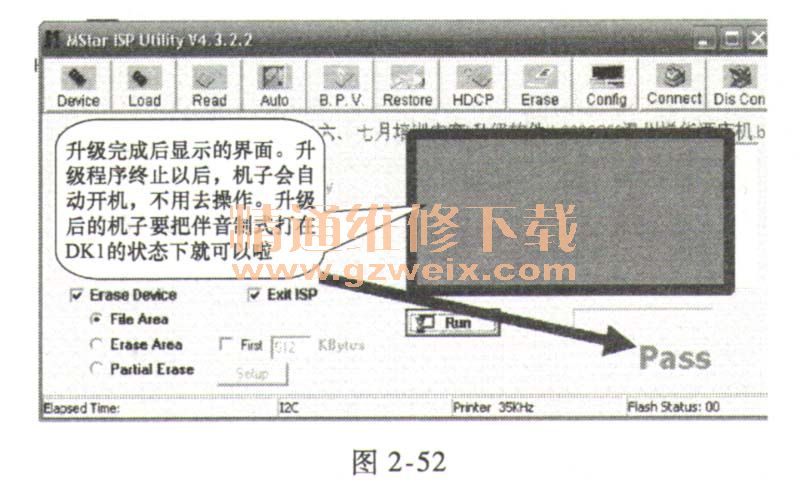

    6）程序烧录完成后，出现图2-52所示的窗口，重新关开机即可，升级完成。

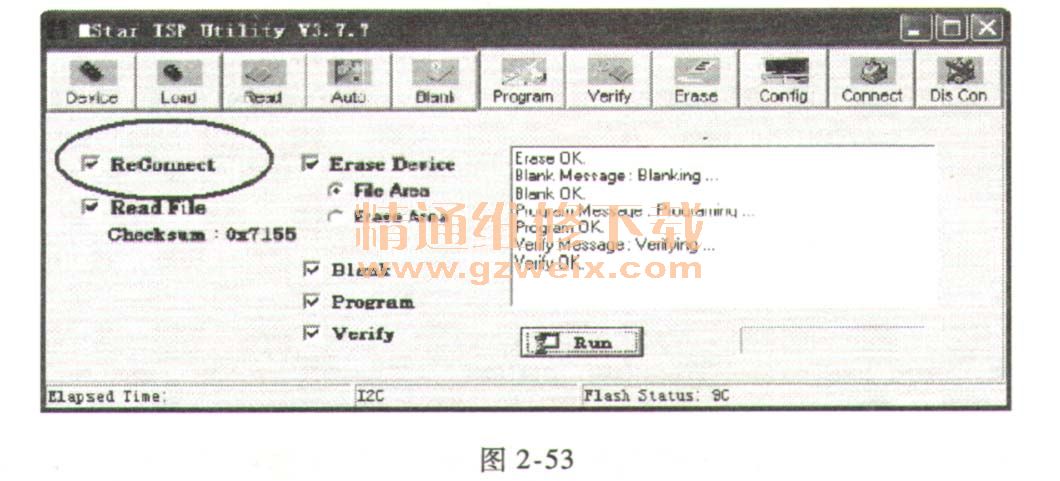

    注意事项：遇到进入总线设置ISP的机器，必须将“ReConnect”前面的勾去掉，如图2-53所示，方能升级成功。
