创维8A02机芯液晶彩电软件烧录和升级方法
来源:本站整理  作者:佚名  2015-11-25 14:57:01

    1. 器要烧录软件的板号
    本机芯有三个位号的芯片需在贴片前烧录,分别是:
    1)主板位号U158:烧录内容是UBOOT程序,文件类型是spi. bin,芯片名称
MX25 L1606EM21-12G,编号4797-X25161-0080。请注意该芯片内容必须正确,否则主程序无法正常启动,也无法进行在线升级主程序。
    2)主板位号U172:烧录内容是主程序,文件类型是*. bin和*. def,芯片名称
K9F4G08UOD-SCBO,编号4709- K9 F4 GO-0480。该程序一线工程师可采用U盘升级的方式。
    3)主板位号U155:烧录内容是EEPROM母片,文件类型是* .bin,芯片名称M24C32-WMN6TP,编号4707-M24C32-08。该芯片如果未经烧录,系统启动时会自动对EEPROM进行初始化操作,但初始化的内容和母片数据不完全相同(如频点等),进入工厂模式后EEPROM版本将显示“INIT-OK”。

    2.烧写HDCP-KEY码、BARCODE和MAC地址
    1) HDCP-KEY码、BARCODE和MAC地址采用工厂工程部制定的A类方案烧写(即生产线用由工程部制作的第三代烧录仪统一烧写,一线维修人员不采用此法)。其中HDCP-KEY码使用AMLOGIC公司提供的HDCP- Key- for- Skyworth工具生成,一线人员不需要此生成方法。

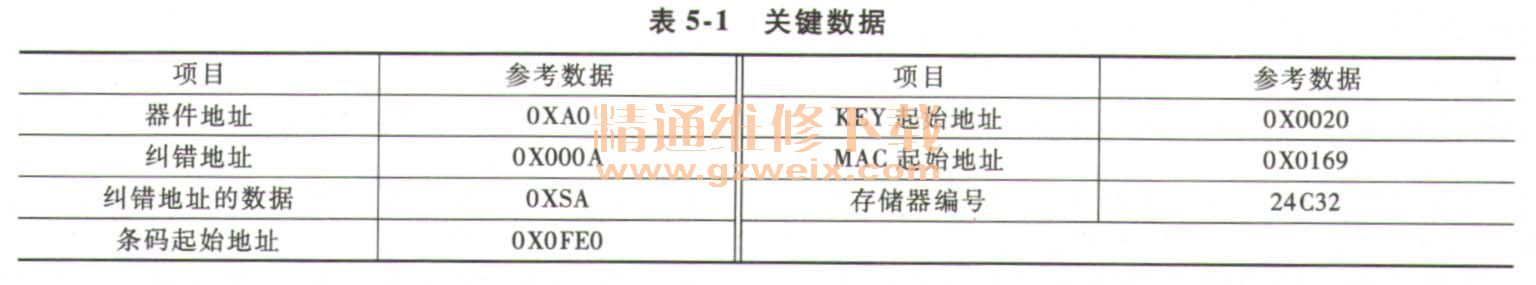

    相关的关键数据见表5-1.

    2) HDCP-KEY及条码的烧写需要先进入BUS OFF状态(如何进入bus off请参照总线调整方法),烧写完成后请进行断电操作。

    3.在线升级
    可以有三种方式对hand flash(主程序芯片,位号u172)进行升级。
    方式1:开机后插入存储有主程序的U盘,进入“高级设置”→“本地升级”,然后根据菜单提示,选择要升级的主程序进行升级。用这种方式进行升级时,首先对升级程序进行校验,此时OSD显示校验进度。当校验完成时,OSD会提示系统自动关机,此时不能对电视进行操作,请等待电视自动重启,重启后才进入真正的升级阶段,此时OSD显示ANDROID机器人和升级进度。升级完成后会自动对电视机重启。
    方式2:当工厂模式菜单里的USBBOOT选项为“开”时(UBoot烧人成功的话此选项默认为开,此选项位于工厂模式的高级菜单中,请勿随便调节),可以使用冷开机自动升级的方法。用这种方式升级时,首先要保证U盘根目录里的升级文件名称为update. zip,并且U盘根目录中有ulmage-recovery和aml-autoscript文件。然后将U盘插入USB端口,进行冷开机操作。开机后OSD将显示ANDROID机器人和升级进度,升级完成后会自动对电视机重启。请注意升级完成后要及时将U盘拔下,否则每次重启开机都会自动进行升级操作,电视无法正常开机。由于这种升级方式在用户手中可能产生无法预测的后果,因此出厂将此选项关闭。
    方式3:首先保证电视机网络畅通。开机后插入U盘,进入“高级设置”→“在线升级”,系统会自动比较电视和网络服务器上的程序版本,如果网络服务器上的版本比较新,则会提示是否升级,此时请根据提示操作,系统会将网络上的程序下载到U盘内,如果U盘内已有同名程序则砚盖保存。下载成功后系统会提示是否升级,选择“是”即可完成本次在线升级。同时U盘上已经下载的最新程序可以用于本地升级。

[1] [2] [3]  下一页
