六、MS98机芯
适用机型：32R1C、55ZF1C、46ZF1C、40FF1C、46FF1C、46R1 C、32FF1C、40R1 C、46THC、55TF 1 C、40TF1C、46WD 1000、40TD 1000、40WD 100C。
1.U盘升级方法
如电视能开机且能显示，则先将升级文件“V8-MSN9804-LFIV008.bin”拷贝到U盘根目录下，然后将U盘插到电视机的USB口中，进入用户菜单→设置→功能设置→软件升级→通过USB升级，或进入工厂模式菜单，选择“SW UPDATE”项进行升级。整个升级过程需3min～5min，升级完成后机器会自动关机并重启。
若电视不开机或开机后无显示，则先将名称为“Target”的文件夹拷贝到U盘根目录下，然后将U盘插到电视机的USB口中，按住电视机面板上的“CH+”键上电，当待机指示灯闪烁时放开“CH+”键，电视机进入自动升级状态。
2．串口＋网线升级方法
（1）软件配置
第一步：将USB串口升级板与电脑连接起来，升级板的RX、TX端分别与电视机VGA插座的④脚、11脚相连。

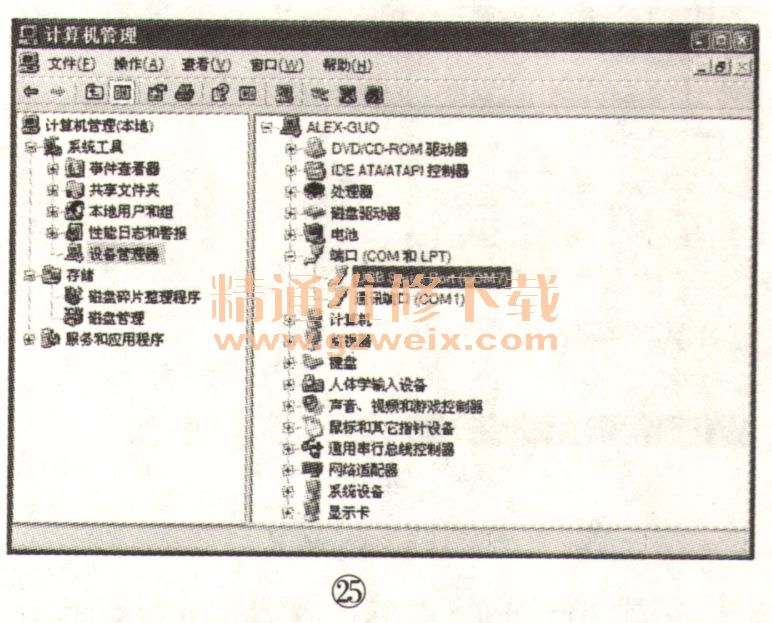

第二步：找出升级板在电脑中的串口号打开“我的电脑→管理→选择→设备管理器→端口（COM和LTP）”，如图25所示，记住端口值（CO-Mx）。

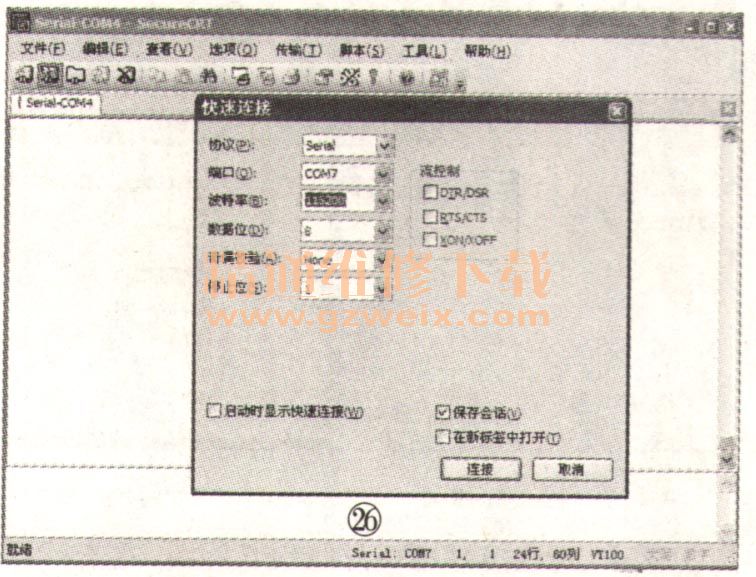

第三步：双击打开SecureCRT.exe软件，新建连接，“快速连接”页中“协议（P）”项的值选择“SeRial”“端口（O）”一项的值选择上一步所记的端口值，“波特率（B）”选择“115200”、“流控制”一栏下各项前的钩均要去掉，如图26所示。
（2）网络配置
先用一根网线将电脑和电视机直接连接起来（如果电脑网卡较新，可用普通的网线直连；如果网卡较旧，不支持翻转，则采用交又网线连接），然后配置计算机的IP地址。

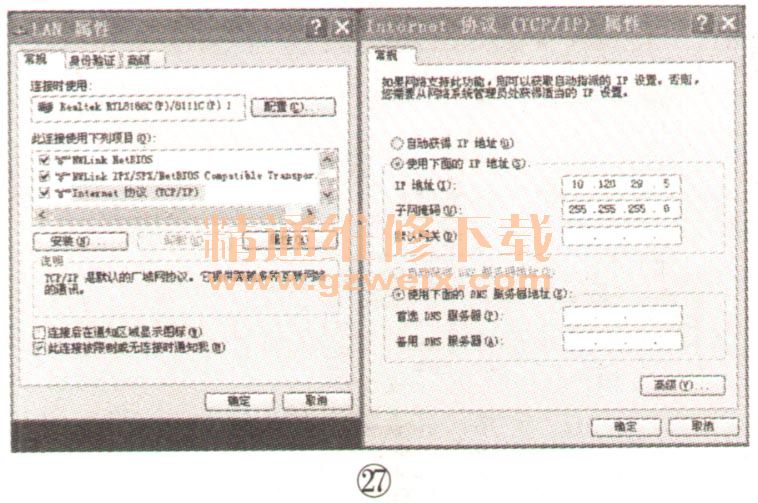

LAN（本地连接）中的IP地址需重新配置，如图27所示。配置方法是：将电脑和电视机的IP地址配置在同一个网段，如电脑的IP地址为“10.120.29.5”，则可将电视的IP地址配置为“10.120.29.55”。
（3）FTP（文件传输协议）配置

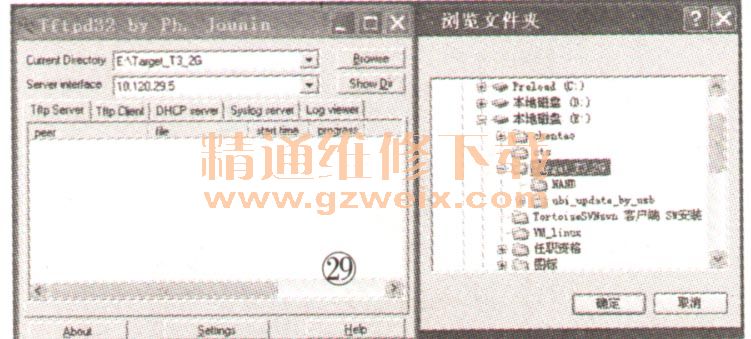

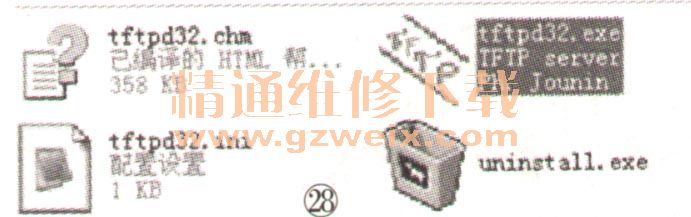

下载T3-Tool工具软件，解压后找到tftpd32.exe文件，如图28所示。双击打开tftpd32.exe程序，点击“Browse”按钮，选择“Target-T3-2G”文件后按“确定”按钮，如图29所示。
