采用MSTAR芯片的海信液晶彩电软件升级方法（上）

来源：家电维修作者：佚名 2017-02-01 08:34:17

知识链接：升级工具介绍
升级工具实物如图1所示，输入为标准USB2.0接口、输出使用标准15针VGA接口，④脚、⑧脚定义为升级通讯端口。根据电视机采用的芯片方案不同。升级板对应CP2102芯片、FTD2232D两种芯片，其中CP2102是标准的USB转RS232方案，FTD2232D构成了符合Mstar协议方案的RS232通信，明确了Mstar方案要用这部分进行升级。该工具可以为Mstar、MTK、RealTek机芯的机型进行软件升级，为Mstar机型升级时，将JP1处的跳线装在左侧第一竖排；为MTK、RealTek机型升级时，将JP1处的跳线装在左侧第二竖排。该工具使用了2个主要芯片，其中CP2102芯片是USB转RS232（适用MTK、RealTek方案）。FT2232D是USB转MstarUSB Serial Port（只适用Mstar方案）。

    然后用Ad USB线\HX-0248\ROH”连接升级板的USB接口与电脑的USB接口。
    再使用“复合升级线\HX-0249”连接升级板的VGA接口与电视的VGA接口，注意有多个插头的一端接到电视的VGA接口。
    3.驱动程序安装
   （1）将升级板的usb插入电脑的usb口，如果之前没有装过驱动，会自动启动硬件安装向导，提示发现新硬件：选择“否，暂时不”，单击“下一步”，如图2所示。

   （2）选择“从列表或指定位置安装（高级）”，单击“下一步”，如图3所示。

    单击“浏览”，选择驱动安装包中的FTC100103（MSTAR）文件夹，单击“下一步”，如图4所示。

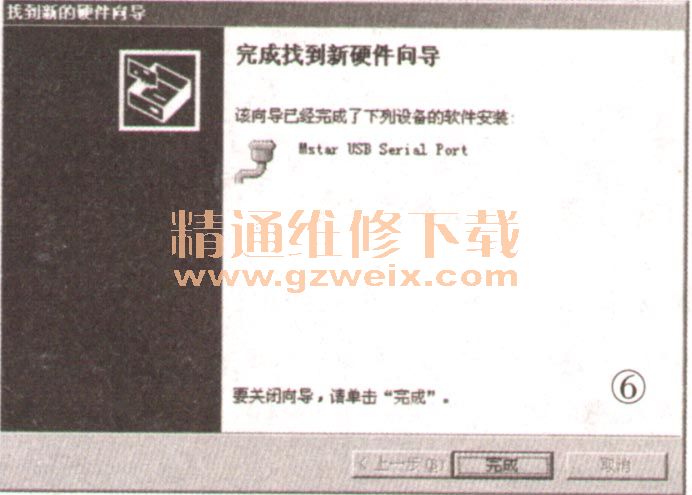

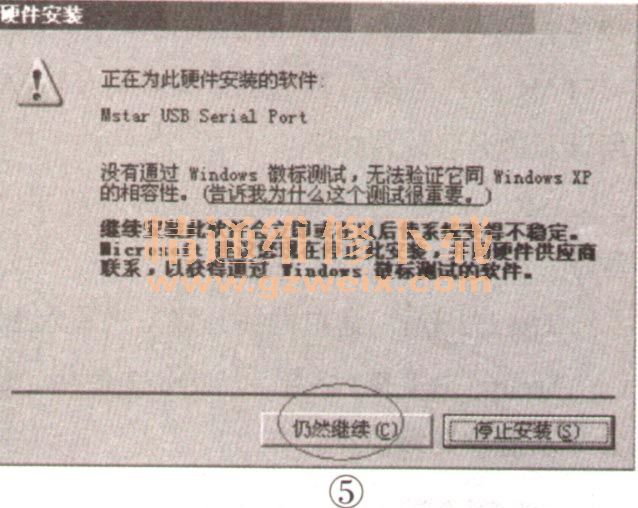

   （3） Windows的提示信息，单击“仍然继续”，如图5所示，软件继续安装，直至安装结束，然后点完成即可完成驱动安装，如图6所示。
