2．正时链单元的安装步骤
    1）清洗凸轮轴支座和气缸盖的接合面。

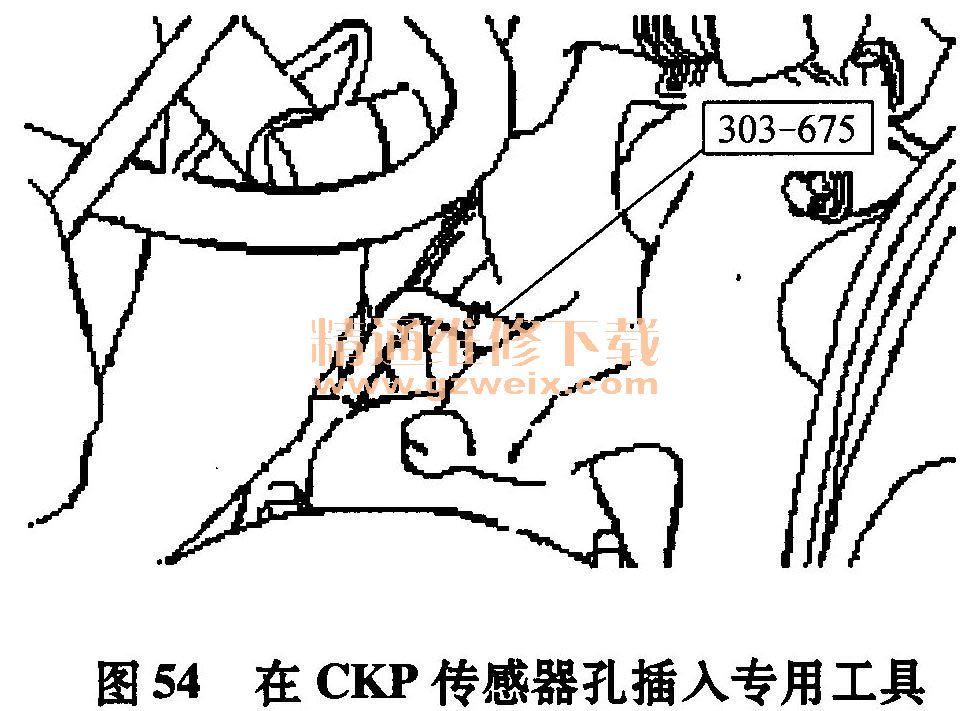

    2）将发动机转到在一缸压缩行程上止点（TDC）前50°，并通过CKP传感器孔插入专用工具，如图54所示。

    3）在气缸盖接合面上涂抹2. 5 mm厚的化学粘合剂510。
    4）安装凸轮轴。

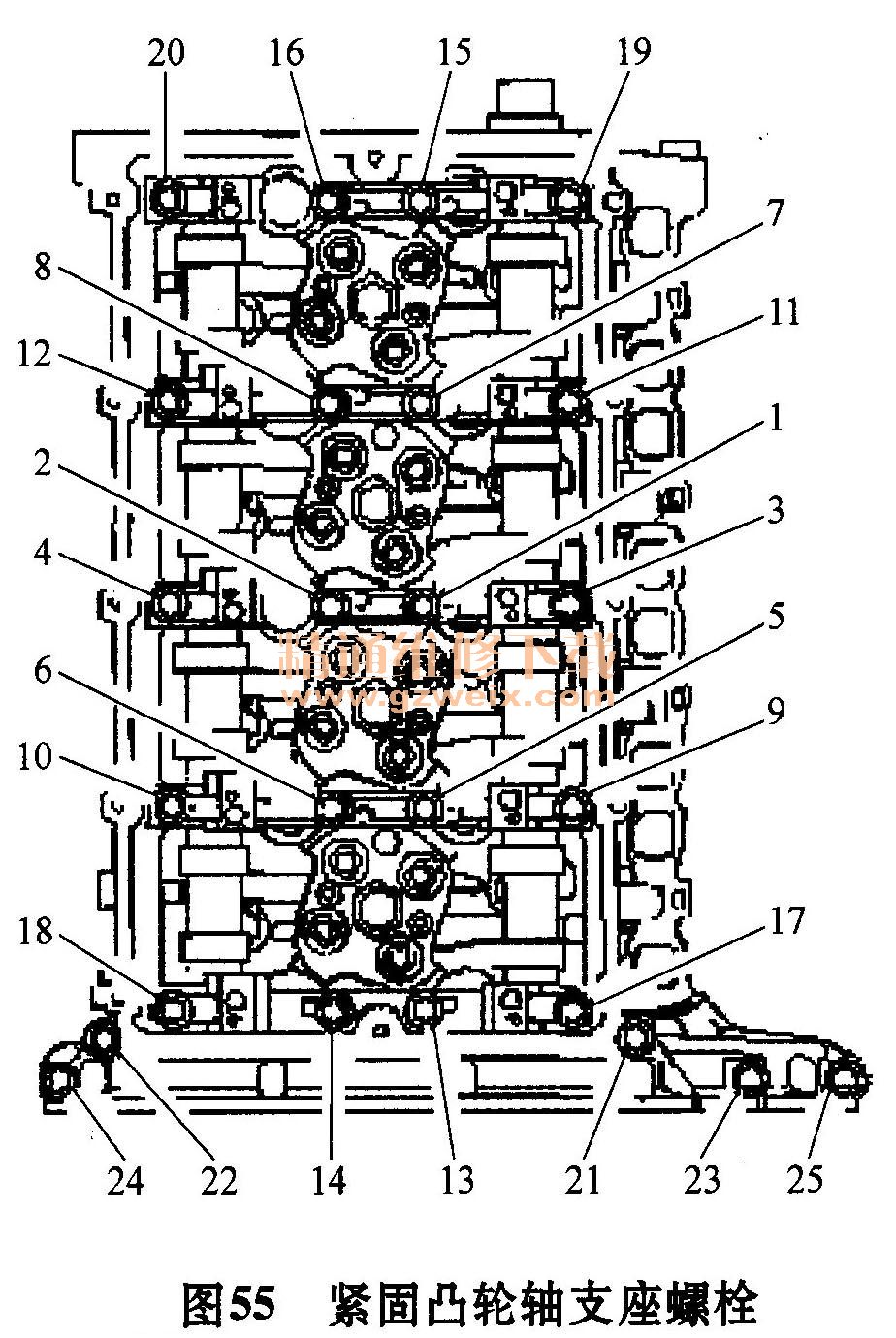

    5）安装凸轮轴支座。按图55中数字所示顺序分2阶段拧紧螺栓。阶段1：紧固螺栓1至22～23N·m；阶段2：紧固螺栓23～25至10N·m。

    6）如图56所示，安装正时链张紧器和右侧正时链导轨。

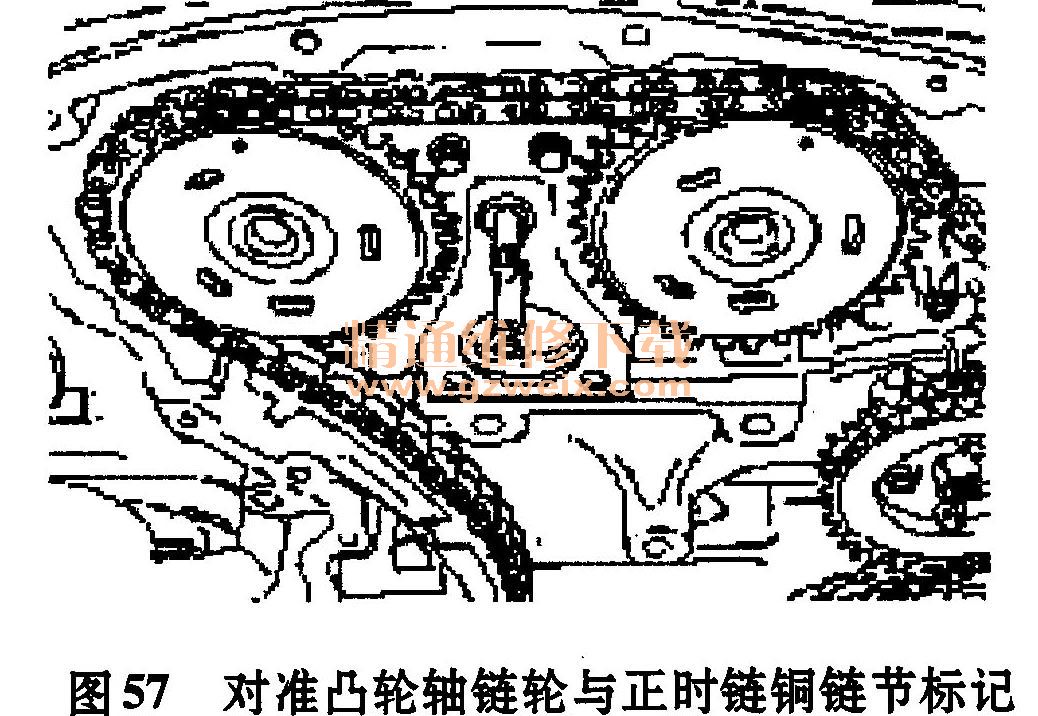

    7）正时链的铜链节必须对准凸轮轴链轮上的正时标记，如图57所示。安装凸轮轴链轮和正时链。

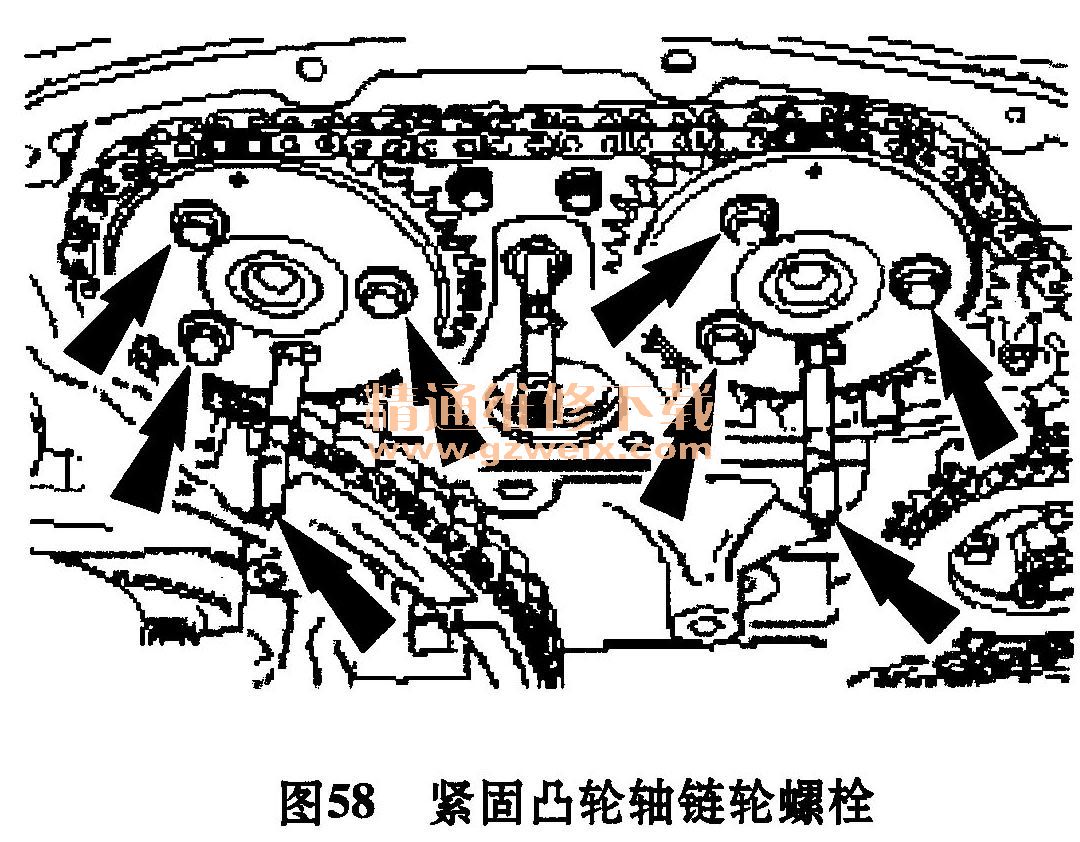

    8）穿过凸轮轴链轮中的孔插入6mm的钻头，用手尽量拧紧凸轮轴链轮固定螺栓，如图58所示。

    9）安装正时链上导轨。
    10）松开燃油喷射泵链轮固定螺栓。
    11）正时链的铜链节必须与凸轮轴链轮上的正时标记对准。将1个6mm的钻头穿过孔插入燃油泵链轮，并用手尽量拧紧燃油泵链轮固定螺栓，如图59所示。

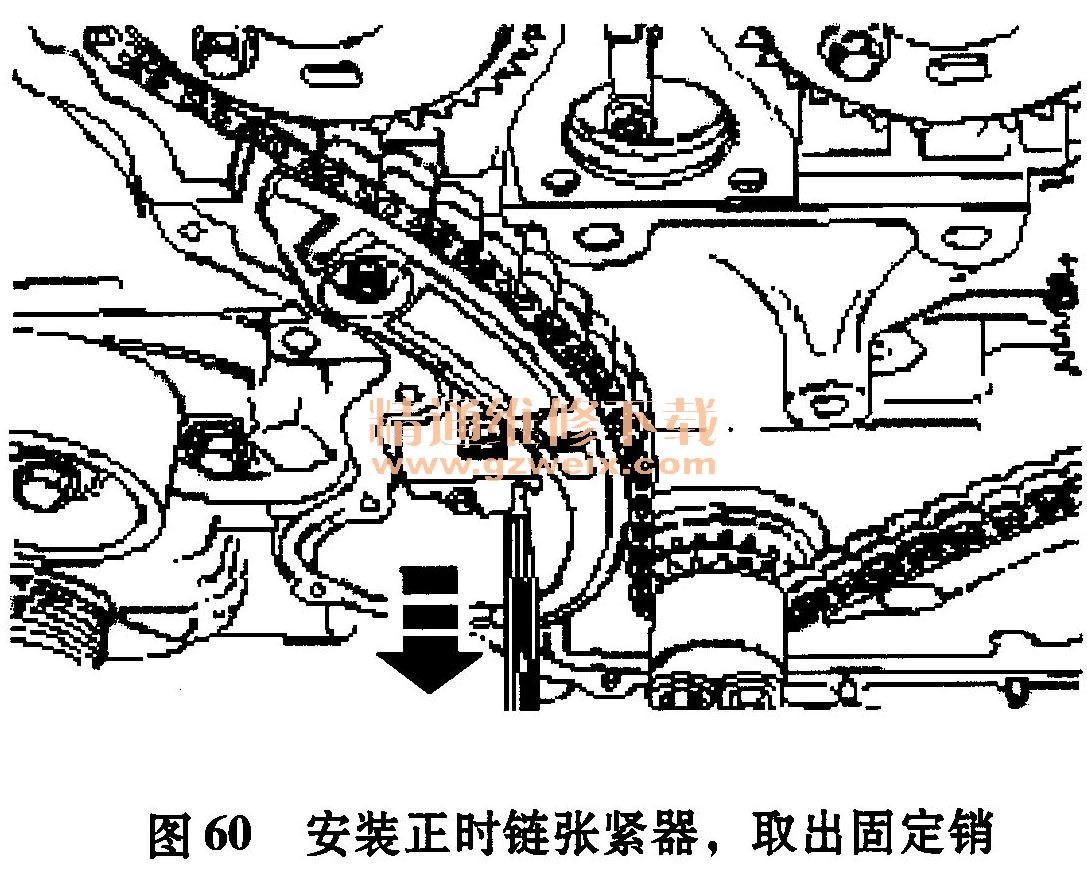

    12）如图60所示拆下固定销，解除正时链张紧器锁定。

    13）拧紧凸轮轴链轮和燃油泵链轮固定螺栓，如图61所示。

    14）如图62所示，将凸轮轴链轮与燃油泵链轮上的固定销从孔中拆下。

    15）将专用工具从CKP传感器孔中拆下。
    16）安装摇臂架。分两步拧紧螺栓。第1步：10N·m，第2步：再加30°。
    17）顺时针旋转曲轴两圈。
    18）将6mm钻头通过孔插入凸轮轴链轮与燃油泵链轮，检查凸轮轴正时。
    19）在CKP传感器孔中插入专用工具检查正时。
    20）将专用工具从CKP传感器孔中拆下。
    21）将凸轮轴链轮与燃油泵链轮上的钻头从孔中拆下。
    22）安装CKP传感器。
    23）安装发动机前盖。
    24）安装气门室盖。
