全顺PUMA 2. 4L柴油发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车常用设置

来源：本站整理作者：佚名 2014-02-15 12:57:35

    2007款起新时代全顺装备的PUMA 2. 4L柴油发动机正时校对
    1．正时链单元的拆卸步骤
    1）拆下气门室盖。
    2）拆下发动机前盖。
    3）拆下曲轴位置（CKP）传感器。
    4）卸下气门摇臂轴支架。

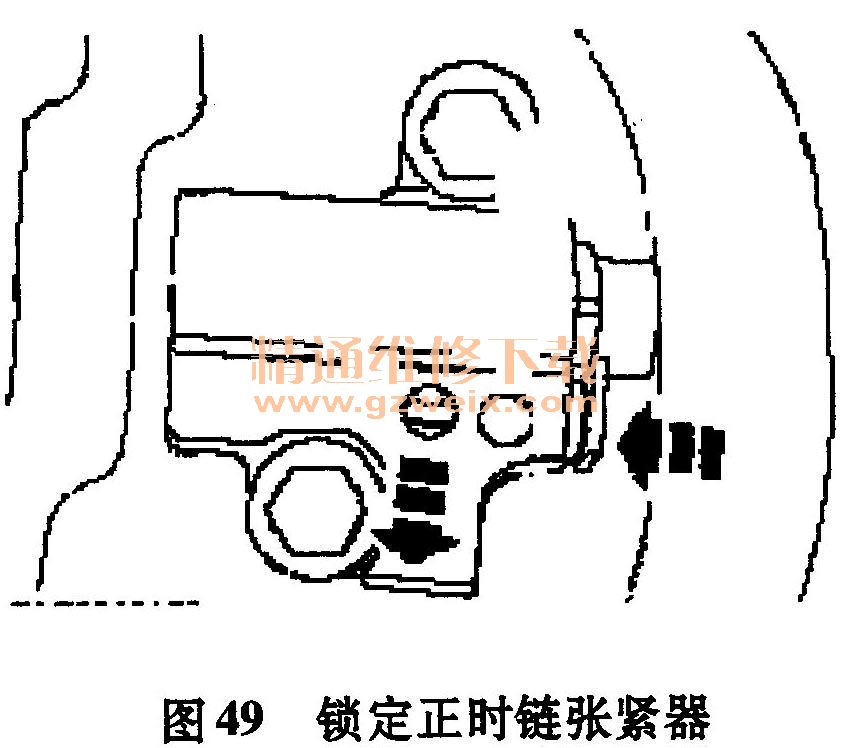

    5）放松并锁定正时链张紧器，如图49所示。

    ①缩回张紧杆。
    ②推入锁定工具。
    ③插入定位销。

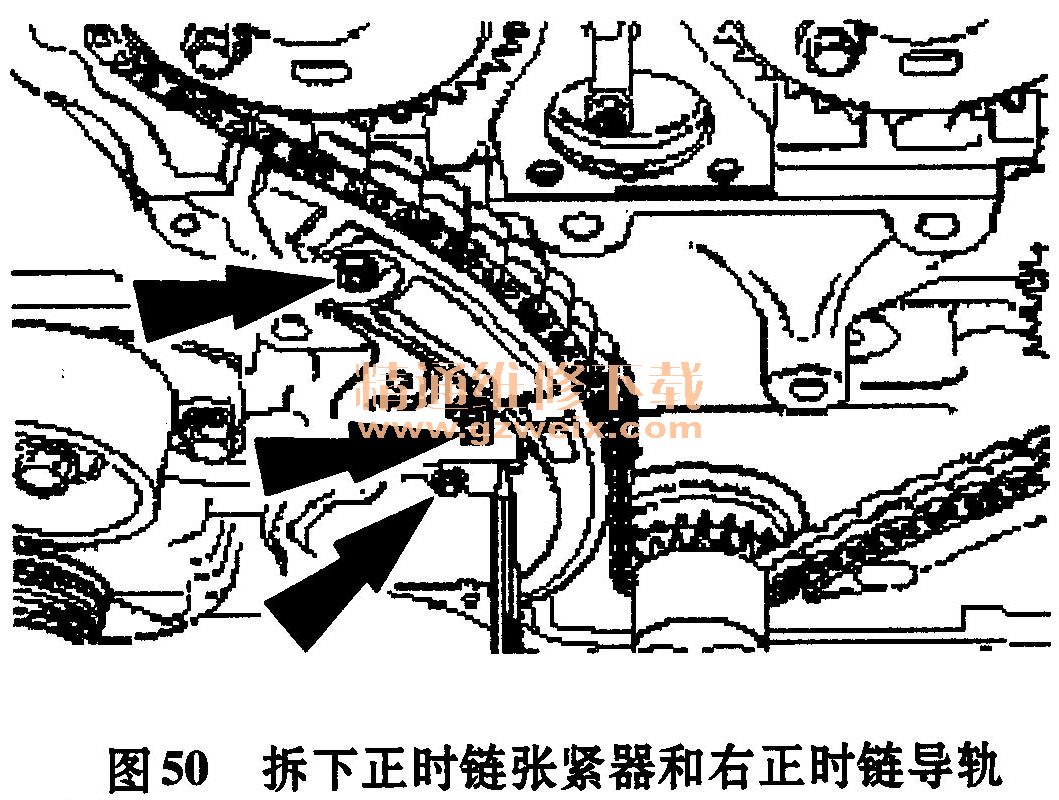

    6）拆下正时链张紧器和右正时链导轨，如图50所示。

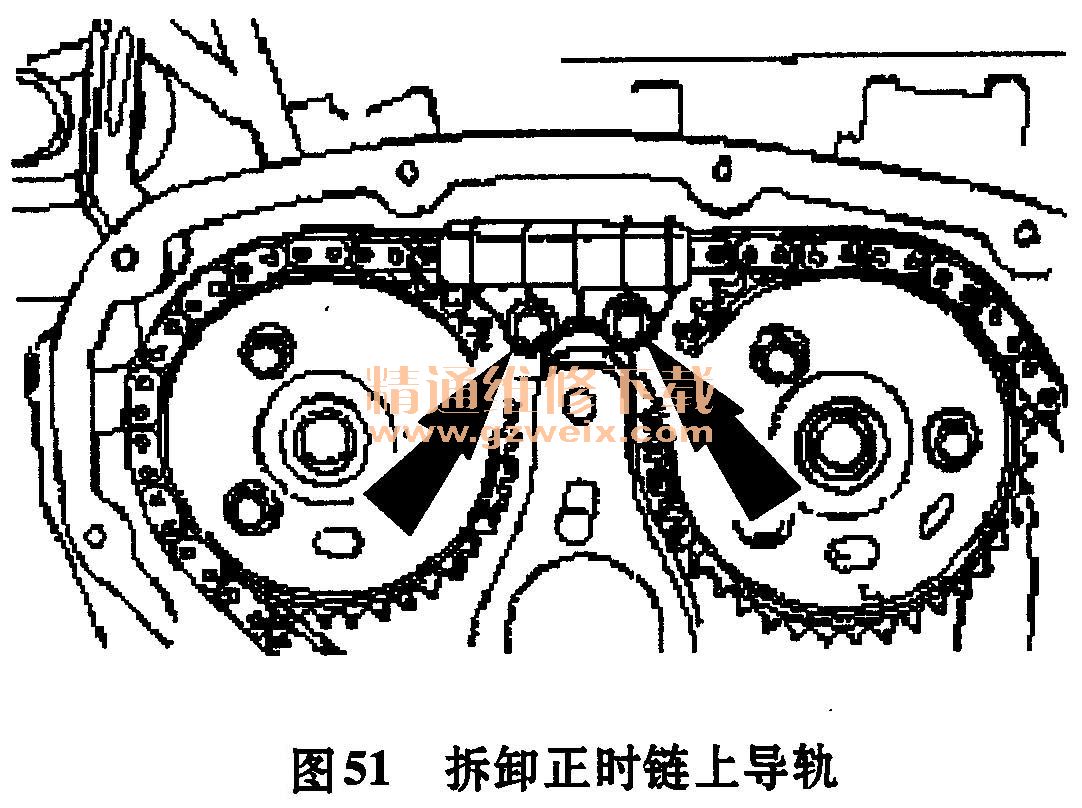

    7）卸下正时链上导轨，如图51所示。

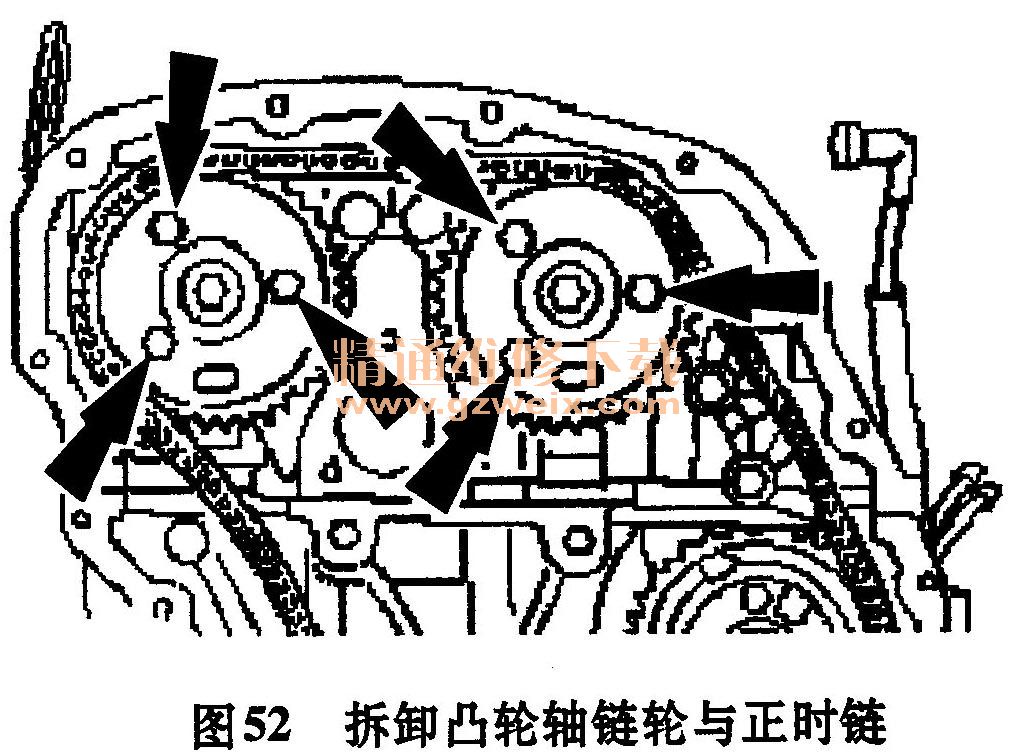

    8）拆卸凸轮轴链轮和正时链，如图52所示。

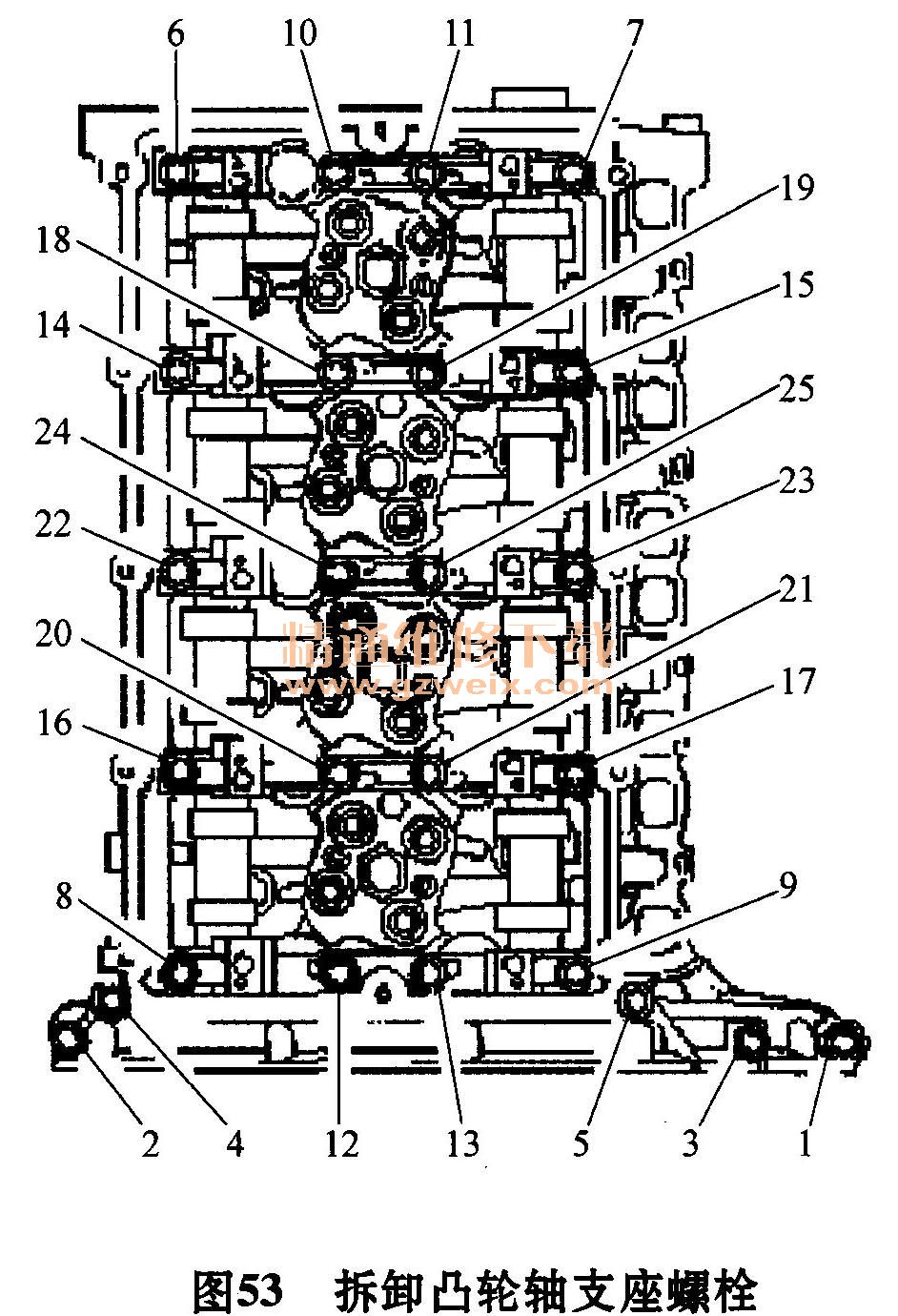

    9）按照图53中数字顺序拆下凸轮轴支座螺栓。拆卸凸轮轴支座。

    10）拆下凸轮轴。
