2015款路虎极光熔断器位置与电路信息
来源:本站整理  作者:佚名  2015-12-22 14:03:51

    ①发动机舱熔断器盒。
    ·检修熔断器盒:卸下2个塑料紧固件(参见图示)并将管件向上拉,以从空气箱上开。
    ·拉开卡舌(箭头所示)以拆下熔断器盒盖。
    发动机舱熔断器编号和位置显示在熔断器盒盖内侧。
    ②乘员舱熔断器盒(上):请打开杂物箱并从杂物箱衬垫上拆下检修板。检修板上的标签显示了所保护的电路和熔断器位置。
    ③乘员舱熔断器盒(下):拆下下检修板。
    ④行李厢(上部和下部)熔断器盒:从行李厢左侧饰板拆下检修板。检修板上的标签显示了所保护的电路和熔断器位置。

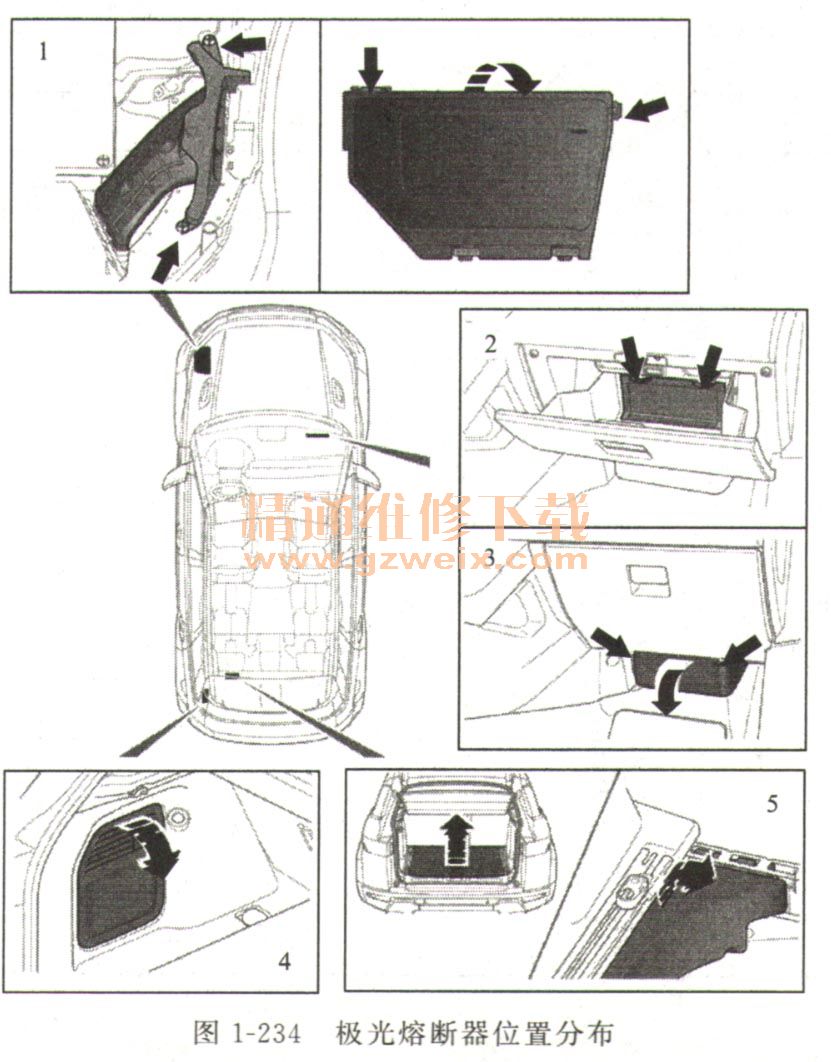

    ⑤行李厢(地板下)熔断器盒(如已安装):抬起行李厢地板并卸下备用车轮/轮胎维修工具箱体(参见图示)。熔断器编号显示在熔断器盒内。极光熔断器位置分布如图1-234所示。

(1)发动机舱熔断器盒

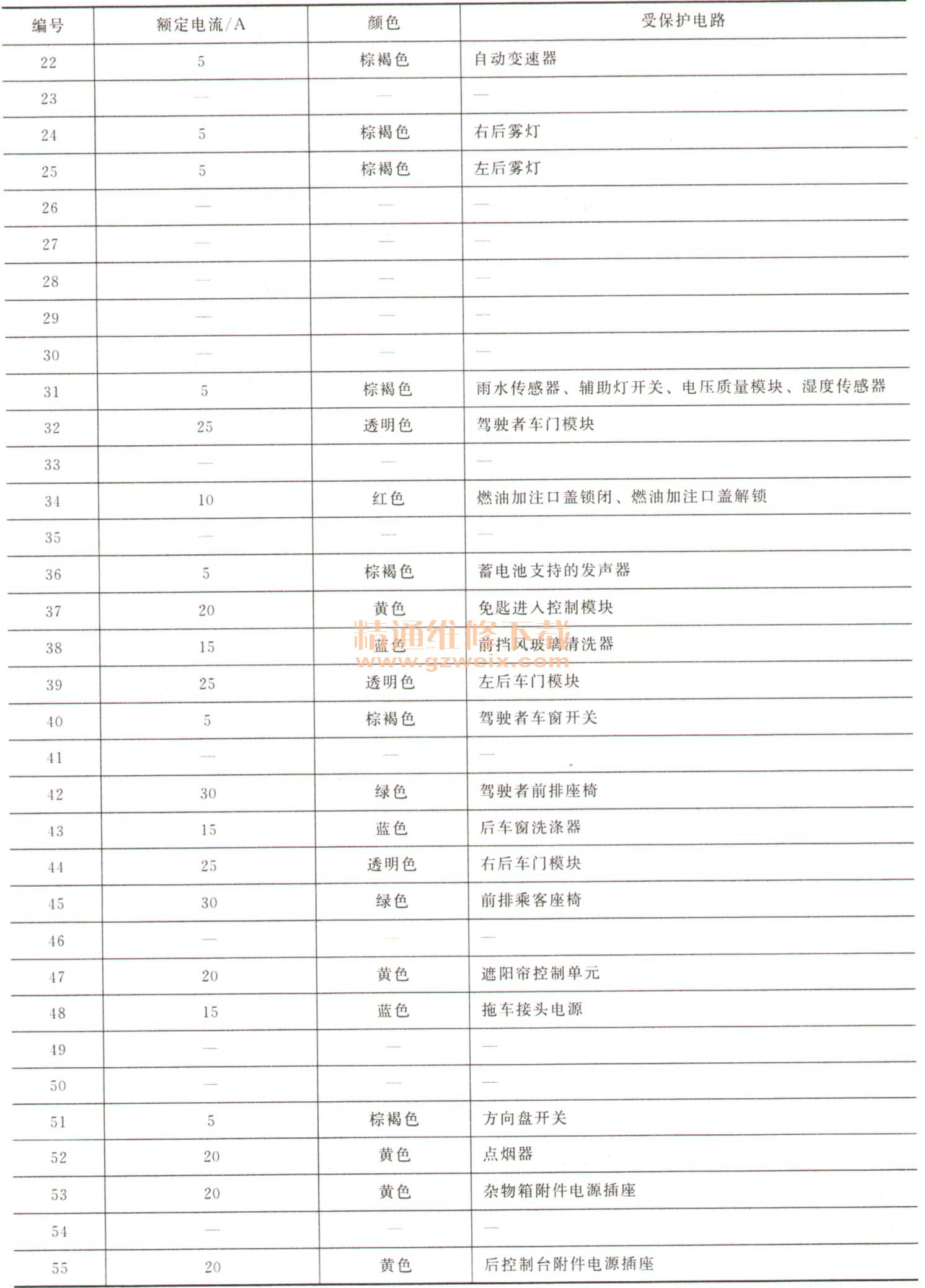

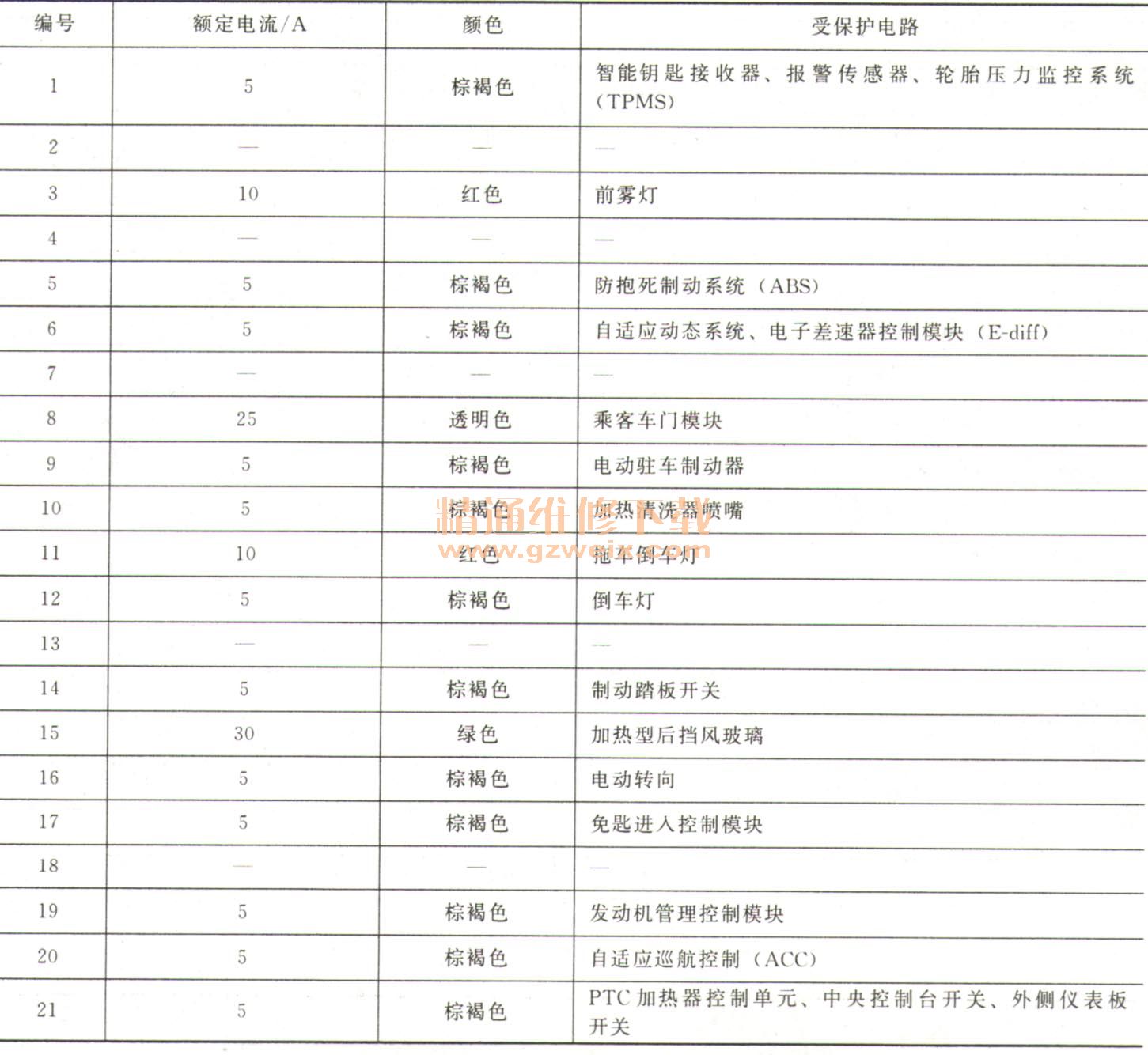

(2)乘客车厢熔断器盒

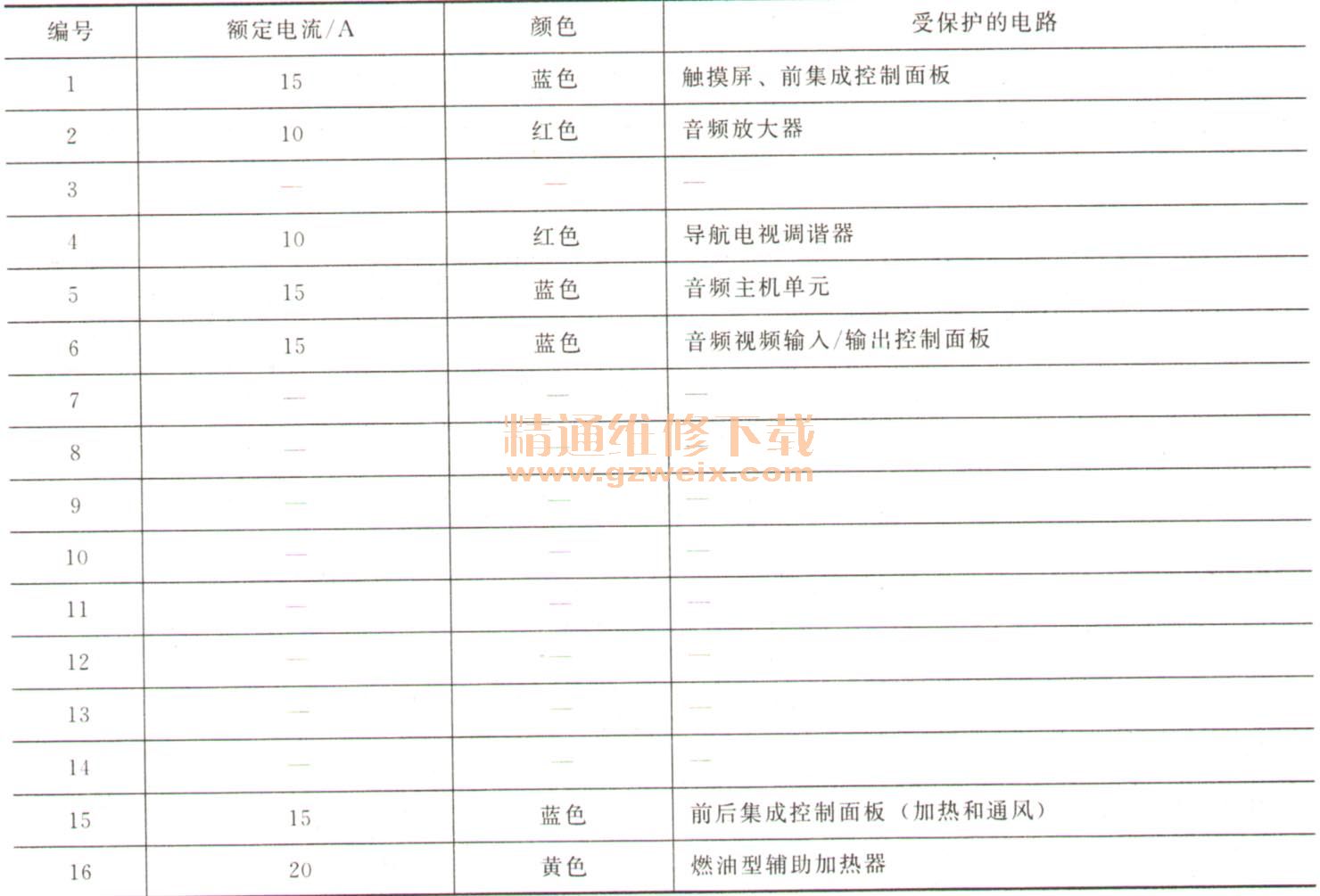

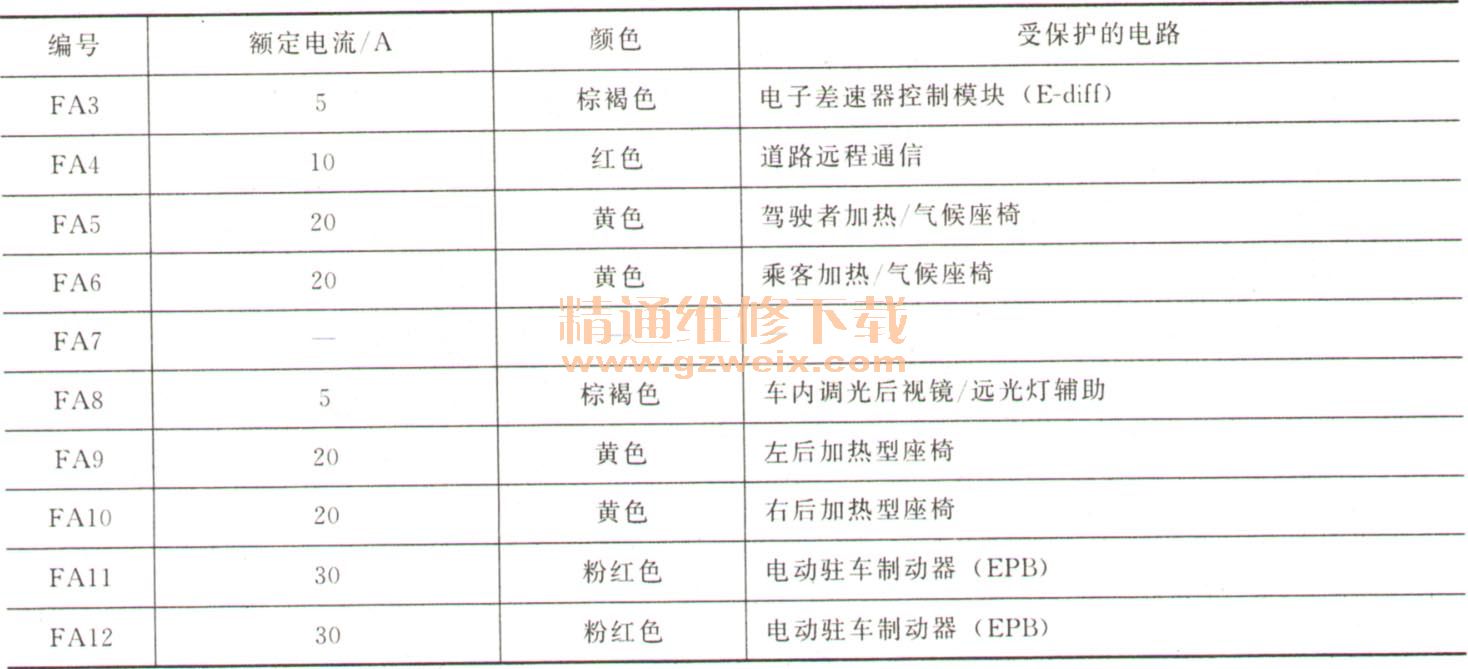

(3)行李厢熔断器盒
    ①上部熔断器盒

    ②下部熔断器盒


(4)地板熔断器盒

关键词:路虎 极光
