奥迪Q5车上的电气系统基本与2008款奥迪A4车上的是一样的。

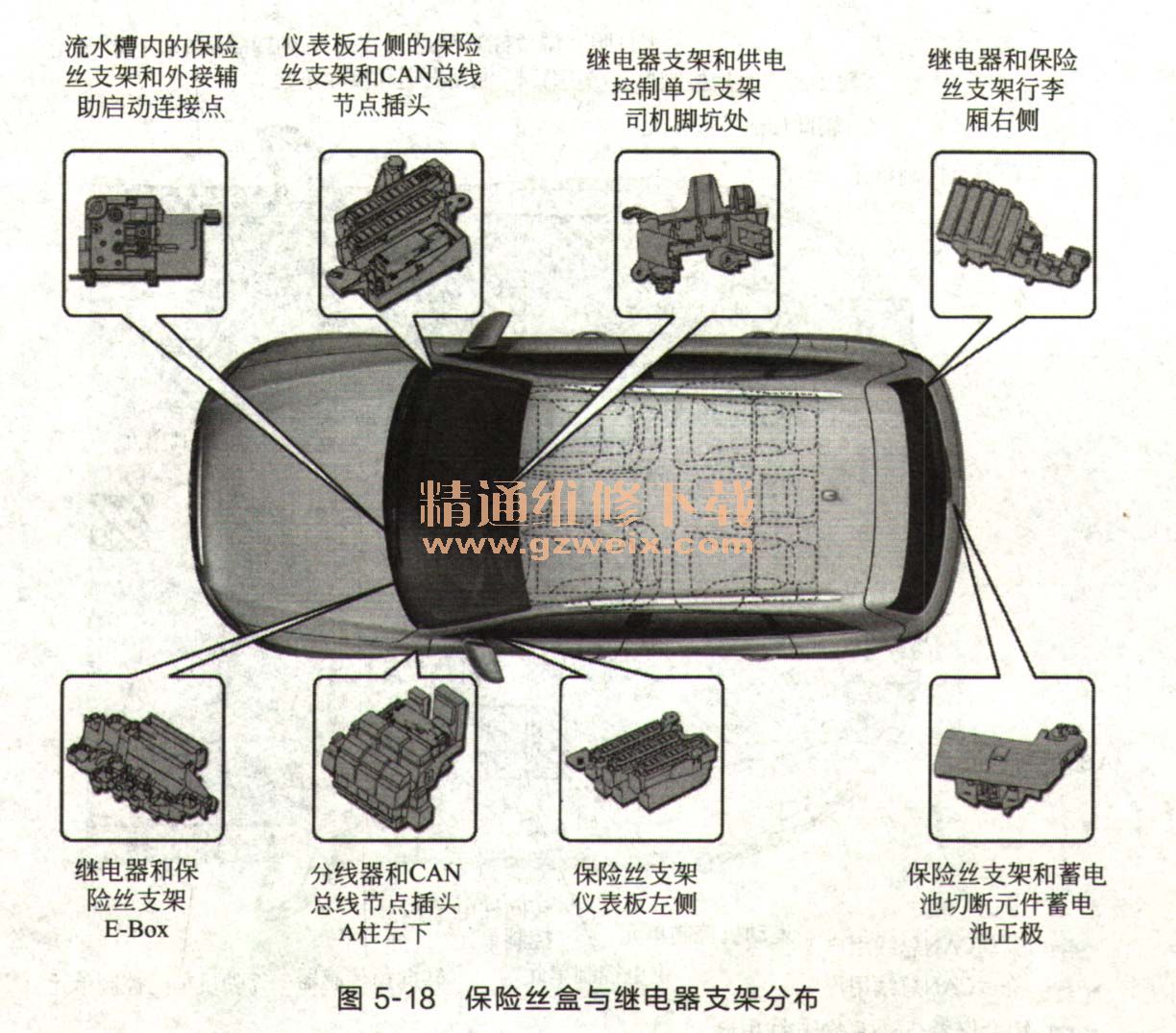

保险丝盒和继电器支架的安装牌置、CAN总线节点插头以及控制单元都是一样的,如图5-18所示。
网关、蓄电池监控控制单元、发电机和外接辅助启动连接点也都是从2008款奥迪A4车上直接拿来用的。
奥迪Q5汽车控制单元分布如图5-19所示。
下面这些控制单元是奥迪Q5车上新增加的。
①行李厢盖控制单元J605*。
②行李厢盖控制单元2J756*。
③远光灯辅助系统控制单元J844 **。
④信息电子控制单元1J749(带有MOST总线的车)**。
⑤外置音频接口R199(带有信息娱乐CAN总线的车)**。
⑥四轮驱动控制单元J492**。
⑦车顶卷帘控制单元J394*。
注:*仅用于奥迪Q5。
**根据装备情况,也用于奥迪A4和A5。
***根据装备情况稍后采用,也会用于奥迪A4和A5。
