处理美能达Di183S数码复印机常见故障(二)
来源:本站整理  作者:佚名  2012-05-02 15:00:37



2.几个纸盒

第2纸盒、第3 纸盒、第 4 纸盒、第 5 纸盒也请按同

样的步骤进行纸张补充。

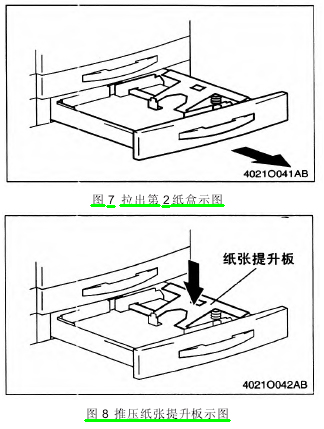

(1)拉出第2纸盒,见图7所示。

(2)推压纸张提升板直至“咔嚓”一声锁定(见图 8 所示)。

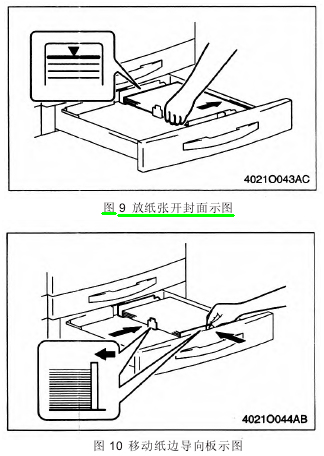

(3)将纸张的开封面(正面)朝上,放置于纸盒内(见图 9 所示)。

注意:

放置纸张时,请勿超过“茛”标记。

(4)根据纸张尺寸,移动纸边导向板(见图 10 所示)。

注意:

请务必使纸边导向板与纸张的端面贴合。

(5)将纸盒推回原位。

3. 多页手送盘

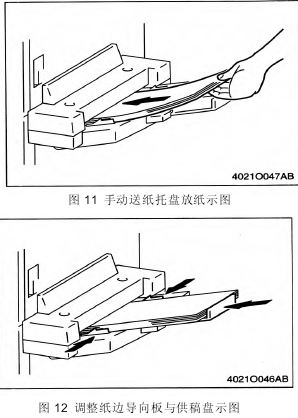

(1)在手动送纸托盘放入纸张(见图 11 所示)。

注意:

①请将纸张的复印面朝下放置。

②放置纸张时,请注意勿超过“茛”标记。

③请务必将纸张卷曲部位拂平后再放入。

(2)根据纸张尺寸,调整纸边导向板与供稿盘延伸板(见图 12 所示)。
