能NP-125型静电复印机,开机后不工作
来源:本站整理  作者:佚名  2015-08-01 08:26:31

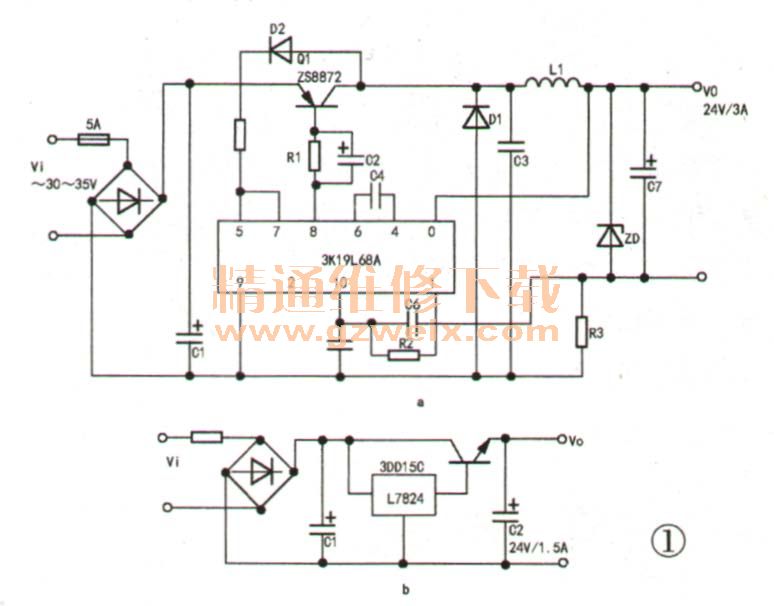

分析检修:根据现象分析,该故障一般发生在电源电路相关部位。该机采用开关型稳压器、输出为24V/3A的电源电路,电路如图1;所示。拆机检查,发现集成块3K19L68A以及Q1、ZD均被烧坏,这些元不易购买,若更换整板,价格又太高。因此决定采用简单的三端稳压元件L7824来代替,利用原板上的整流滤波电路,只改动其中稳压部分即可,因L7824的输出电流均偏小,最大为1.5A,因此,需采用如图1b所示的扩展电路,此电路输出电压略低于24V,输出电源可达3A以上.用它代替原电路后,故障排除。
