在仿真时假定了没有地面反射源,仿真结果显示天线的辐射模式是全方位的(图4)。但在实际应用中,反射源将以做在或安固在天线印刷电路板上附近的电子器件的形态存在。因此,可以预期,该天线测得的仰角模式将几乎是仿真得到的仰角模式的一半(以度表示)。同样,测得的增益预计也会比EM仿真预测的值高约2至3dB。

低成本的三频带手机天线设计

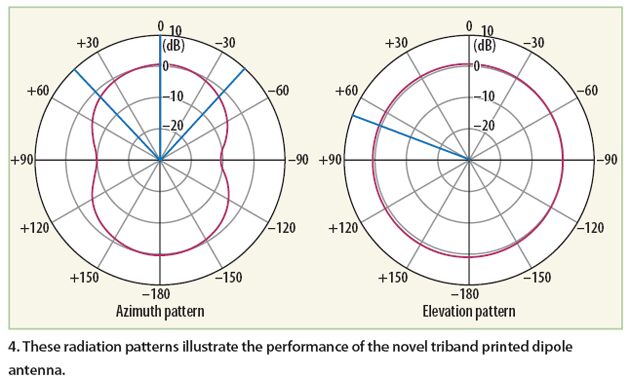

图4:新型三频带印制偶极子天线的性能。

该印制偶极子天线应能在蜂窝电话领域(消费市场)派上用场,它还可用作低成本便携场强仪的电场探针。为使这种天线能正确测量电场强度,必须对第一个工业原型进行校准。

总之,这款低成本三频带印制偶极子天线设计为需要以小型天线覆盖多频带的应用展示出广阔前景。该天线的仿真和实测结果吻合得很好,可以预期,因采用RO4350B层压材料,该天线具有不随温度变化的良好频率稳定性,既适合手机应用和适合电场传感器应用。
