斜率鉴频器和相位鉴频器的共同缺点是鉴频输出电压不仅与输入信号的瞬时频率有关，而且还与输入信号的振幅有关。因此，噪声、各种干扰以及电路的频率特性不均匀所引起的输入信号的寄生调幅有关。因此，噪声、各种干扰以及电路的频率特性不均匀所引起的输入信号的寄生调幅都将引起鉴频失真。克服这种失真的方法有两种：一是在鉴频器前国限幅器，予先消除寄生调幅；另一种方法是采用同时具有限幅和鉴频能力的比例鉴频器。

图5.5-28为比例鉴频器基本电路。它与相位鉴频器不同之点是：输出在D、E之间：A、B两端并了一个起到一定限幅作用的大电容C6（一般为10UF），C6与R1、R2组成大时间常数，通常在0.1~0.2S在检波过程中，使UAB维持基本不变；两个二极管VD1、VD2顺接，直流通路为由VD1、R1、R2、VD2、L2回到VD1。该电路的鉴频原理与相位鉴频器相同。若VD1、VD2特性相同且R1=R2，C2=C4，则鉴频器输出电压UO为：

由上式可见，输出电压取决于比值U11/U12，比例鉴频器由此而得名。它有与相位鉴频器相同的输出特性，即输入FM波的频率F=FO时，U11=U12，UO=0；F﹥F0时，U11﹥U12；UO﹥0；F﹤F0时，U11﹤U12，UO﹤0。当输入FM波幅度发生变化时，会引起U11和U12朝同一方向改变，比值U11/U12维持不变，即UO与FM波的幅度无关，这就是比例鉴频器本身具有的限幅作用。

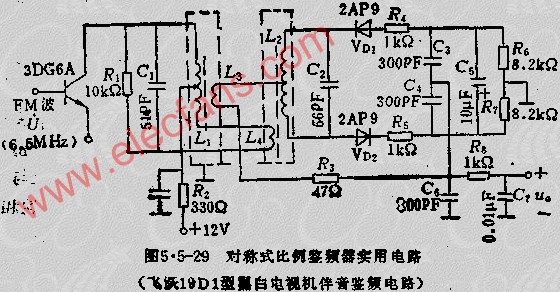

图5.5-29为用于电视伴音鉴频的对称式比例鉴频器实际电路。电路的一次、二次回路电感线圈不是直接耦合，而是安装在不同的屏蔽罩内，它们之间的耦合则是通过与L1串联，且与L2耦合的线圈L4实现。一次回路上的电压通过耦合线图L3从L2的中心抽头加到二极管VD1、VD2上。R3与二极管串联用以减小电路的不平衡，同时减小二极管中可能产生的大电流。R4和R5兼有减轻阻塞效应与抑制寄生调幅的作用。C6为调频旁路电容。R6C7是去加重电路，其作用为消弱高频部分噪声，以提高输出信器比。

图5.5-30为不对称式比例鉴频器。它是一种变形的比例监督器。电路中，C5为负载电容。检波电流平均分量则是按图中点划线所标的、并按1和2所示方向通过接地点对C3轮流充电，由于它们的方向相反，因而在C5两端可获得所需要的输出。这种电路所需元件少，调整容易，因而也得到较广泛的应用。
