2.2 WDCS的软件架构介绍
WDCS的软件架构。也将分为三个部分来说明。第一部分为WDCS主机主体架构，第二部分为WDCS服务器与WDCS主机的控制架构。第三部分为WDCS服务器与WDCS客户端的通讯架构。使用汇编语言作为开发WDCS主机主体架构的开发语言。流程图如一。

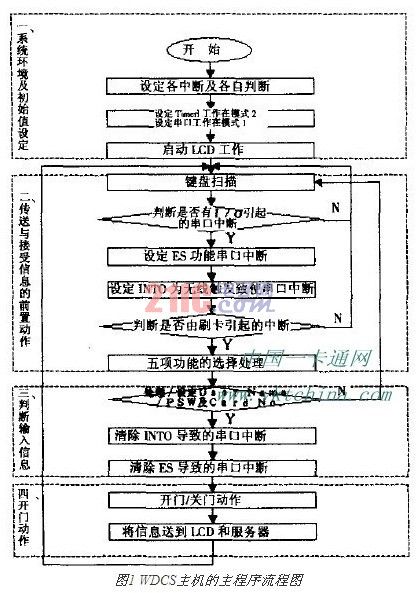

图1 WDCS主机的主程序流程图WDCS的基本架构分成四步。第一步是基本的系统运作，包含系统环境及初始值设定等。第二步是计时器发生中断。负责传送或接收信息。第三步是判断输入输出的信息是否正确。第四步是负责开门动作。
输入方面该系统提供4x4键盘作为输入设备，包含9个数字键、2个方向键、3个功能键，使用者可使用这些键选择功能表单。以及输人与修改用户名和密码，并控制继电器做开门关门的动作，进而达到门禁的目的。如图二所示，WDCS主机提供了五项功能的选择：Keyboard主要功能是让用户经由终端键盘或者本机键盘输入密码。首先以方向键选择到Keyboard后按下Enter键，在输入User Name和Password，如输入正确则开门，并送回信息到LCD显示屏与WDCS服务器，如输入错误系统会分别要求重新输入。CardReader功能是让用户经由读卡头刷卡输入密码。首先以方向键选择到CardReader后安下Enter键。在输入User Name和Card.如输入正确则门禁会打开。并回送讯息到LCD显示屏与WDCS服务器。如输入错误系统分别会要求重新输入和重新刷卡。Set User P／W（Password）功能是修改使用的密码。首先以方向键选择到Set User P／W后按下Enter键，在输入User Name.如果正确则继续输入New User P／W和再输入确认New User P／W一次。如输入无误则成功更改新的密码并回送信息到LCD显示屏与WDCS服务器。如输入错误系统分别会要求重新输入User Name和Set New User P 。Set CardNo.功能是让用户设定新卡号码，首先以方向键选择到Set CardNo.后按下Enter键。再输入UserName.如果正确则继续输入New Card No.和在刷入确认New Card No.一次，如刷入或刷入错误。系统分别会要求重新输入User Name和重新Set CardN0_o最后Set User Name功能是设定用户的名称，首先以方向键选择到Set User Name后按下Enter键。再输入User Nam e.如果正确则继续设定New User Name和再输入确认New User Name一次。如输入无误则成功设定New User Name并回送信息到LCD显示屏与WDCS服务器如输入错误系统分别会要求重新输入User Nam e和Set New User Name。
