1前言
在工业控制领域变频调速正越来越普遍地使用于各种调速系统中,它具有体积小、重量轻、安装操作简单、数据可靠、性能稳定、节电效果显著等优点。用在风机、水泵调速控制系统中具有软起动功能,减少了对电网的污染。而单台变频器既可用于多台风机软起动又可用于对某台风机调速,这在某些应用场合具有非常重要的现实意义。
新疆南部盛产棉花,相应建有许多棉花加工厂。在加工厂中不同工序间使用风机管道传送棉花,整个工厂大约有40台功率分别为15kW至75kW的风机,每一工序由3~4台风机分别控制不同的输送风管并由同一只配电柜供电。原系统采用Y-Δ转换方式起动风机,起动时对电网有一定的冲击。由于风机无法调速,使同一工序中的棉花输送速度不能完全一致,虽该系统对输送速度的控制要求并不很高,但长时间的累计误差导致管道堵塞的现象还是时有发生。一旦发生堵塞,必须关闭多道工序的风机,这极大地影响了生产效率。针对这一情况,我们使用了PLC控制的变频调速系统,合理经济地解决了起动冲击电流和棉花堵塞的问题。
2系统介绍
21系统构成
本系统应用于四台风机组成的某一工序中,四台风机的功率均为55kW,系统主电路如图1所示。变频器输出端通过接触器Q11、Q21、Q31、Q41分别控制四台电机,同时,接触器Q12、Q22、Q32、Q42经热继电器分别将电机连接至电网。在本系统中,变频器使用了日本安川公司的VS616G555kW。
用于逻辑控制和软件连锁的PLC采用了日本三菱公司的FX2-48点,其输出点通过中间继电器J控制相对应的接触器,如图2所示。

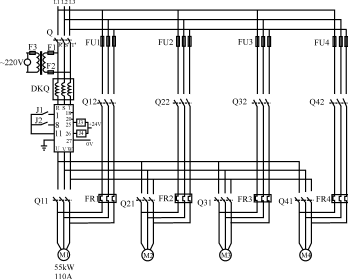

图1系统原理图

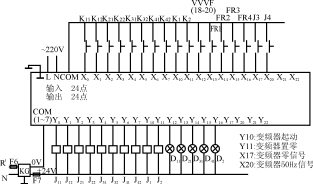

图2PLC逻辑控制图

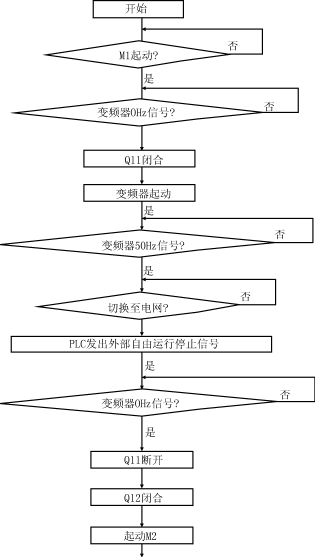

图3起动、切换流程框图
