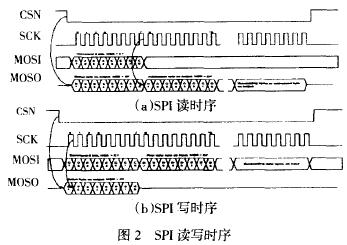

对PTR8000的读写时序如图2所示。

3.3 工作过程

        上电后CPU首先对PTR8000模块进行配置。先将PWR、TX_EN、TRX_CE设为配置模式，通过SPI把配置字写入相应的寄存器。在掉电和待机模式下，配置内容仍然有效，只有当电源撤除了之后PTR8000中的数据才会丢失。

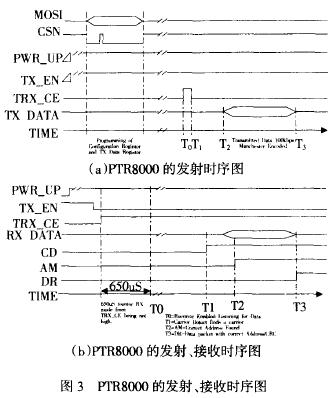

       当CPU有数据要发射时，首先把PWR、TX_EN置高，然后把接收节点地址和有效数据通过SPI先写入PTR8000，再通过TRX_CE的一个上升沿来启动传输。之后PTR8000内部要进行无线系统加电、数据打包和编码发射等处理。如果AUTO_RETRAN设置为高，PTR8000将连续发射数据包，直到TRX_CE设为低为止。当TRX_CE为低时，PTR8000结束数据传输并自动进入待机模式。发射的时序如图3(a)所示。

        接收数据时，首先要通过把TRX_CE置高、TX_EN置低来使PTR8000进入接收模式。模块等待650us后检测空中的信息。如果发现与接收频率一致的载波时，载波检测(CD)输出高电平。如果接收到地址于本机地址一致时，地址匹配(AM)输出高电平。如果接收到的数据包校验正确，是有效数据包时，PTR8000会去掉前导码、地址和CRC校验位，然后把数据准备就绪(DR)置为高电平。CPU可以通过SPI接口读出数据，数据读出后，AM和DR自动变为低电平。接收的时序如图3(b)所示。


4 结束语

        本文介绍了射频模块PTR8000的特性、配置、读写时序以及工作模式等，在此基础上，以PTR8000实现无线抄表系统中的发讯器和集中器的无线数据传输，并借助于以太网实现无线远程自动抄表。该模块发射功率、接收灵敏度高，频道多，协议内置，抗干扰能力强、传输距离远，接口简单可靠，是实现无线远程自动抄表的有力保障，以之为核心的数据收发模块具有延迟小、适时性好、性价比高并且易于扩展等优点。
