基于软件校准50MHz至9GHzRF测量校准
来源:本站整理  作者:佚名  2012-05-18 11:24:09

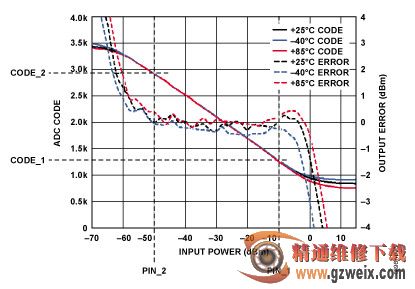

图3显示的是典型检波器输入功率的功率扫描以及在700 MHz输入信号下观察到的ADC输出代码。

图3. 700 MHz下的ADC输出代码及误差与RF输入功率的关系

总体斜率和截距随系统的不同而变化,该变化是由RF检波器、调整电阻和ADC传递函数的器件间差异造成的。因此需要系统级校准以确定整个系统的斜率和截距。本应用中,使用4点校准校正RF检波器传递函数内的某些非线性,特别是在低端位置。该4点校准方案产生三个斜率和三个截距校准系数,这些数值在校准后应存储在非易失RAM (NVM)内。

通过向ADL5902施加四个已知信号电平执行校准,从ADC测量相应的输出代码。选择的校准点应在器件线性工作范围内。本例中,校准点位于0 dBm、-20 dBm、-45 dBm及-58 dBm。

斜率和截距校准系数通过以下公式计算:

SLOPE1 = ( CODE _1 – CODE_2)/(PIN_1 — PIN_2)

INTERCEPT1= CODE_1/(SLOPE_ADC × PIN_1)

接着使用CODE_2/CODE_3和CODE_3/CODE_4重复计算,分别得出SLOPE2/INTERCEPT2和SLOPE3/INTERCEPT3。六个校准系数应与CODE_1、CODE_2、CODE_3、CODE_4一起存储在NVM内。

当电路在现场工作时,这些校准系数用于计算未知的输入功率电平PIN,公式如下:

PIN = (CODE/SLOPE) + INTERCEPT

上一页  [1] [2] [3] [4] [5] [6]  下一页
