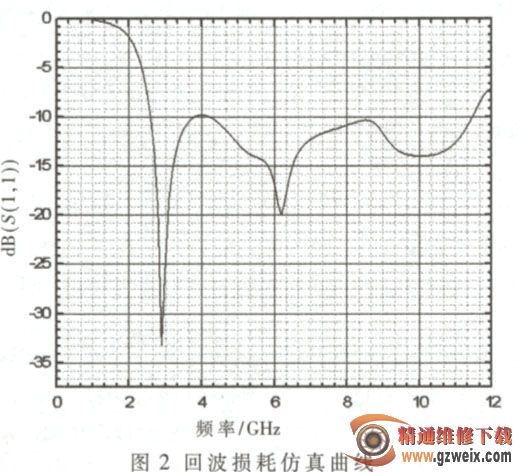

天线的辐射主要是由辐射贴片尺寸、开缝的尺寸和位置决定的，通过在辐射贴片上开缝可以实现超宽带带宽（回波损耗S11≤-10dB）为2.5 GHz - 11. 5 GHz，相对带宽为128%，如图2所示。

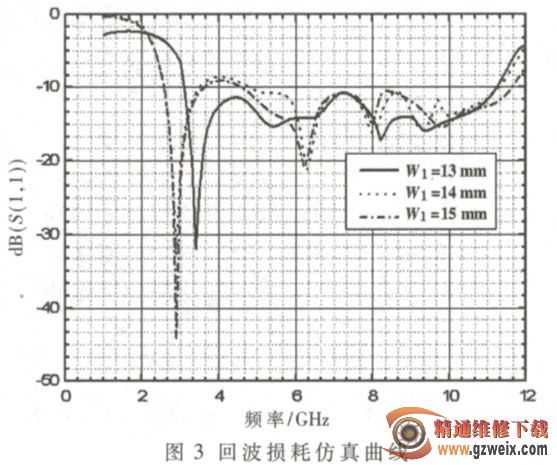

通过对参数W,的扫描和优化，辐射贴片尺寸对天线阻抗特性影响如图3所示。辐射贴片较小时，其辐射的能量相对较小，天线的带宽相对较小；随着辐射贴片的增大，天线的阻抗带宽增加。

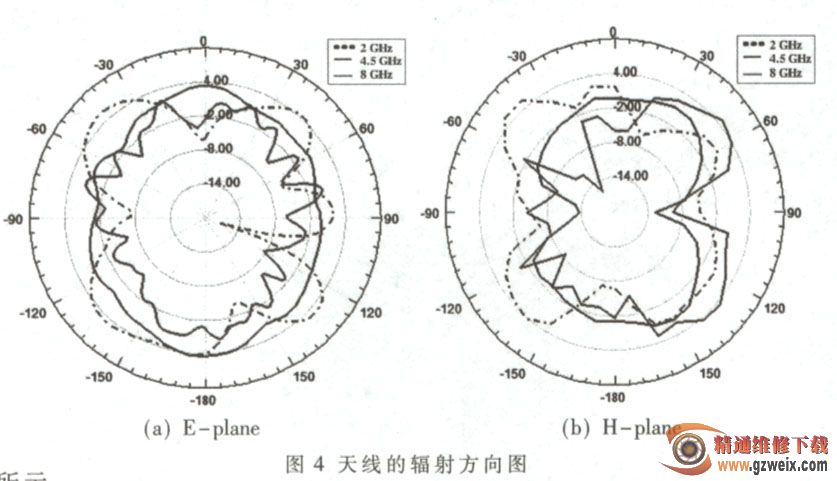

天线的阻抗带宽不足以说明天线的性能，该天线在实现超宽带性能的同时，具有对称的方向图和良好的增益。图4(a) , (b)所示为天线在2.0,4.5和8.0 GHz下的仿真辐射方向图。该天线在低频率点H面方向图在工作频段内呈全向辐射，在ψ=0和ψ=π时辐射最强，E面方向图主要波瓣在θ=0和θ=π；在较高频率点主波方向稍有改变，H面在ψ=-π/2时辐射为零。

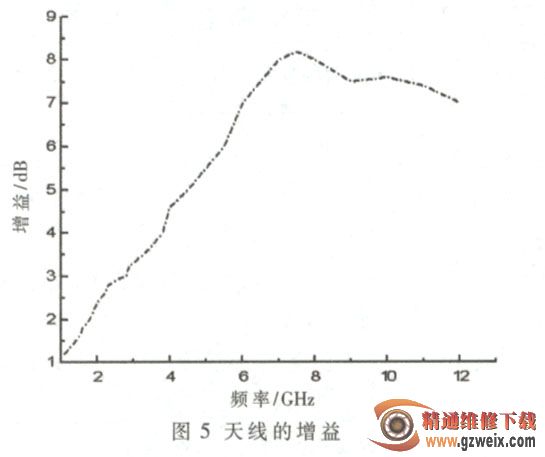

该天线在超宽带频段内有良好的增益，仿真增益如图5所示，在2.5 GHz - 11. 5 GHz全频带内，增益大于3.6 dBi。天线的仿真增益在3.6 dB - 8.05 dB左右范围内波动。最大增益为8.05 dBi，比一般的微带天线的增益要大。从图5中可以看出，天线的增益随着频率的增高而逐渐增大，最大达到8.05 dBi，频率高于4.5 GHz时，天线的增益处于一个比较平坦趋势，天线在高频段的增益较高是因为天线匹配较好。因此可知此天线能达到很好的性能，满足UWB通信的需求。
