主板的主要作用是承载其他设备，提供设备与设备间的数据连接，并且为其他设备提供电源。数据的连接靠主板上的总线，电源供应靠供电电路。

    1  CPU供电插座
    1 ．4Pin插座

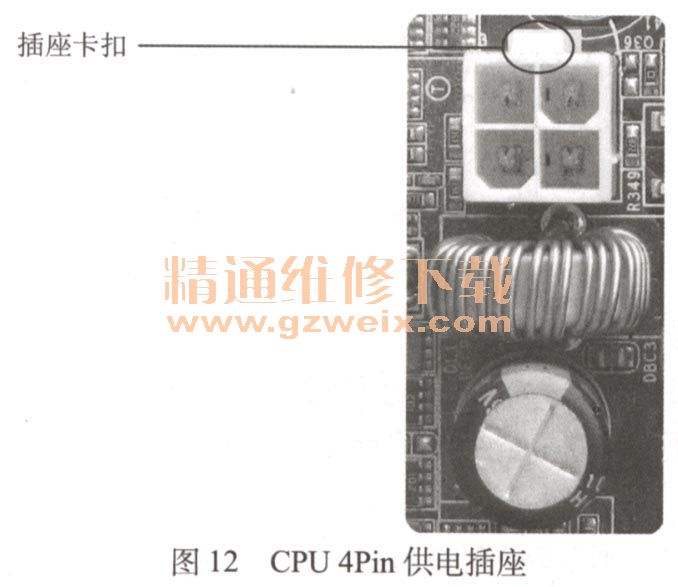

    CPU供电插座通常由4个插脚组成，称为4Pin插座，如图12所示。

    2. 6Pin插座

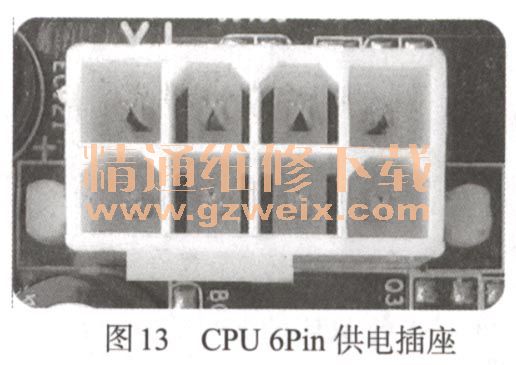

    对于最新的i3/i5/i7处理器，由于内存控制器和显示核心全部集成到了CPU，因此在CPU周围还有专门为这两个部件设计的供电电路，例如4+2相供电，就是说有两相供电是为显示核心和内存控制器服务的。图13所示为CPU 6Pin供电插座。

    2 主板供电插座详解

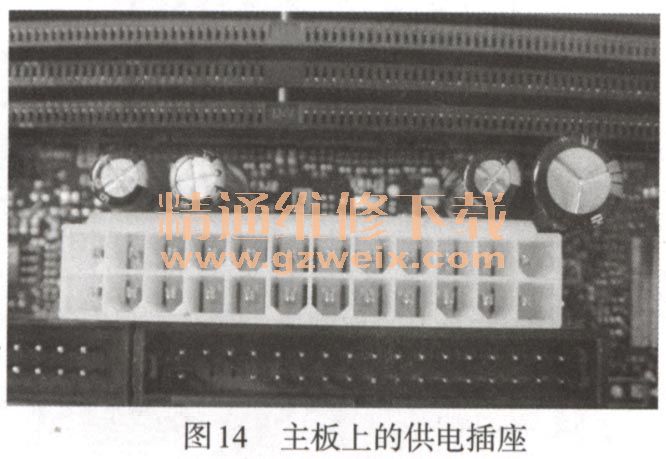

    主板上的供电电路很多，大部分都是靠主板供电插座来供电的，所以要维修主板，就必须对供电插座有所了解。图14所示为主板上的供电插座。

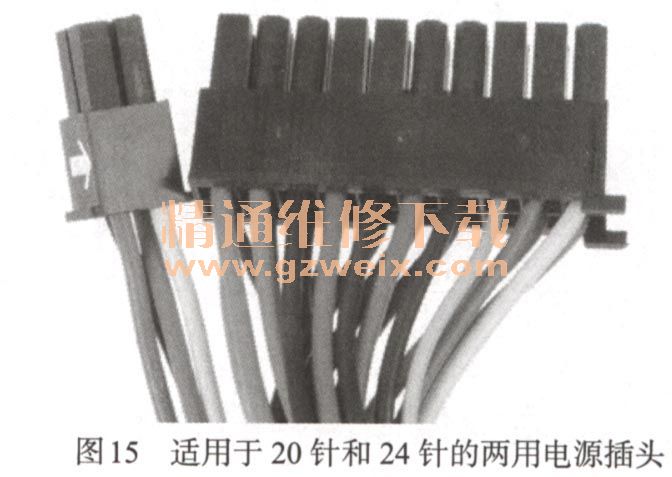

    主板供电插座有20针和24针两种，老式电脑一般是20针插座，随着电脑的快速发展，主板供电插座也由20针提高到了24针。图15所示为适用于20针和24针的两用电源插头。

    1．认识24Pin插座

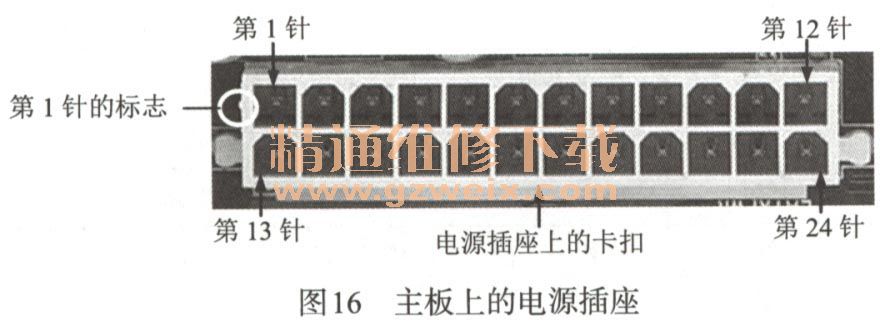

    这里以现在流行的24针电源插座为例来介绍24针电源插座的各个针脚的定义。插座上明显的标志是用于卡紧插头用的卡扣，用户可以根据卡扣来判断插座的正与倒。将卡扣向下，那么左上角的第一个针脚就是第1针，右下角的最后一个针脚就是第24针，如图16所示。

    其实，插座的第1针上是有一个小小的标志的，注意看图16中第1针的标志。
    2. 24Pin插座的每一个针脚

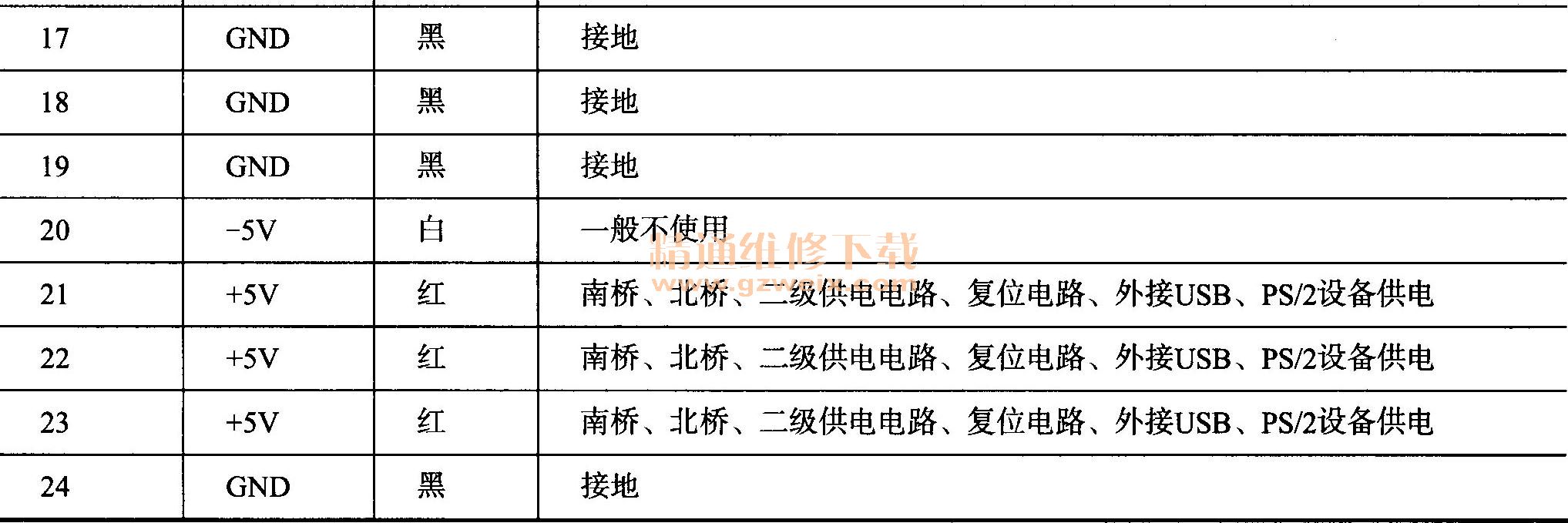

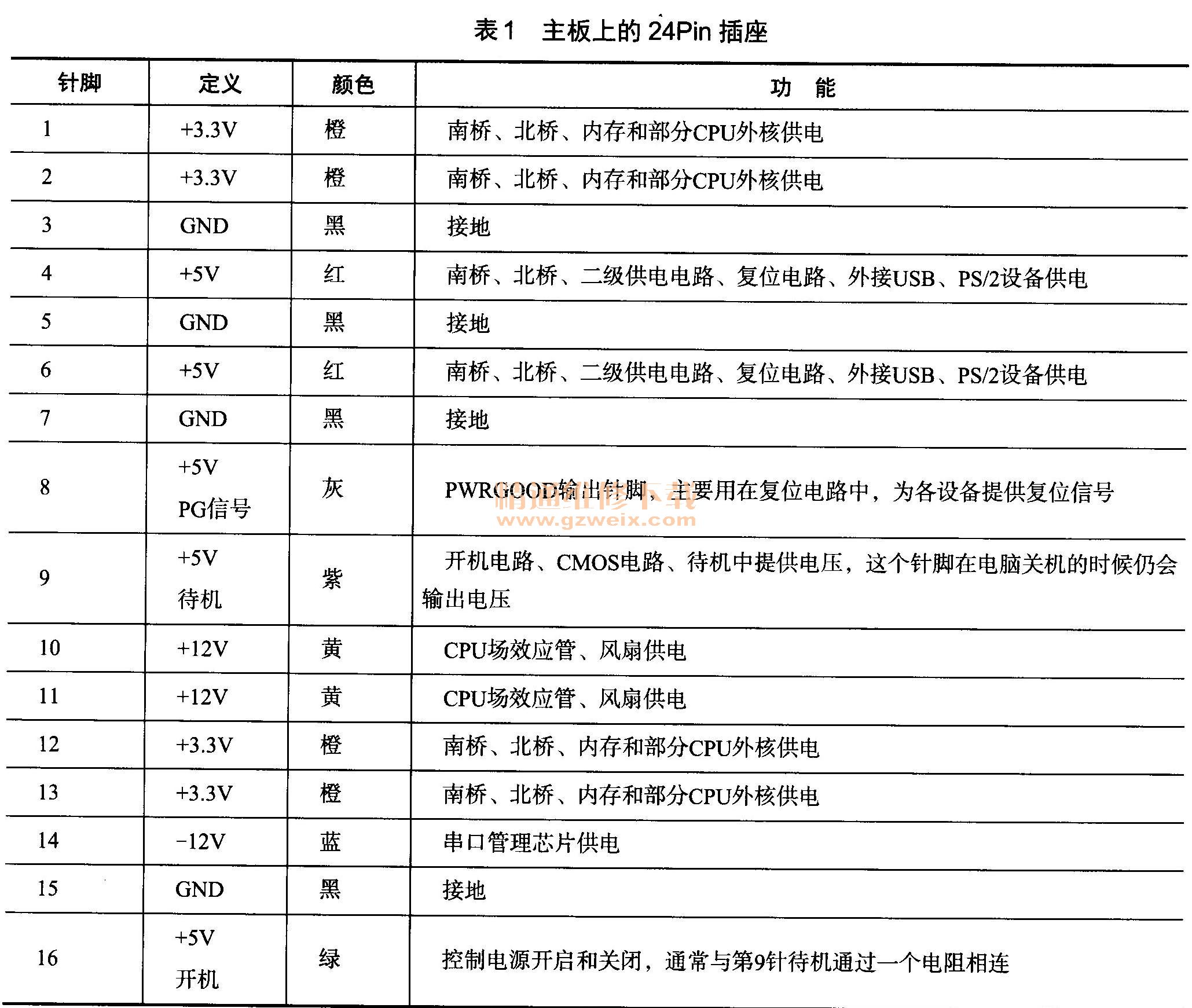

    24针插座的每一个针脚大多有不同的功能，有些电脑的电源会制作为不同的颜色，这样方便区分每个针脚的用途。下面来认识每一个针脚的定义和功能，如表1所示。
