教你认识主板上的主要芯片
来源:本站整理  作者:佚名  2015-11-30 16:45:06



    1   BIOS芯片
    BIOS (Basic Input Output System)是基本输入u出系统,它是为电脑中的硬件提供服务的。BIOS属于只读存储器,它包含了系统启动程序、系统启动时必需的硬件设备的驱动程序、基本的硬件接口设备驱动程序。目前,主板中的BIOS芯片主要由Award和AMI两个公司提供。

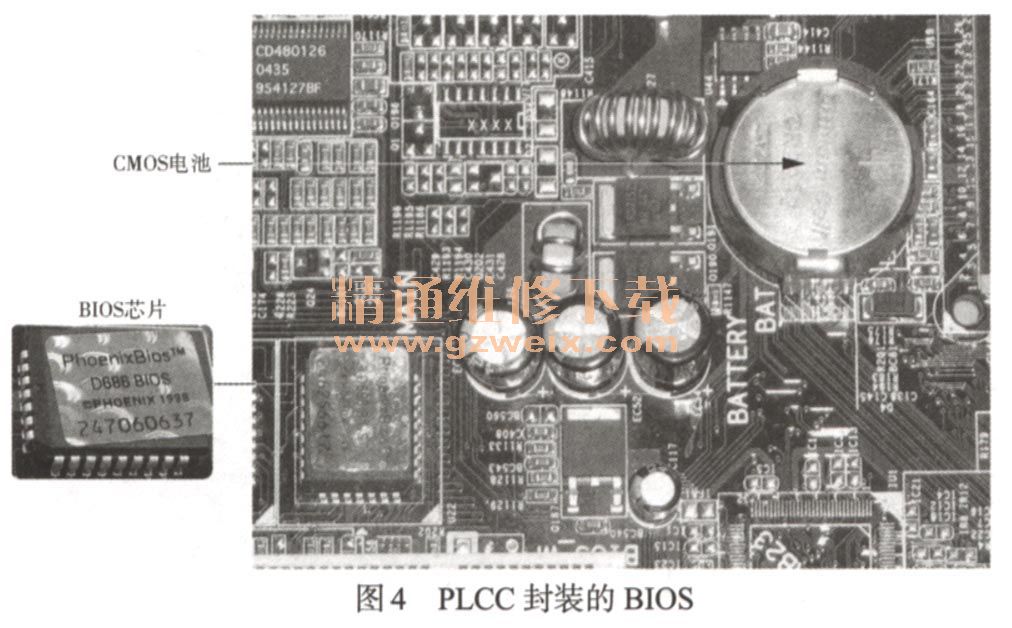

    目前,BIOS芯片主要采用PLCC(塑料有引线芯片)封装形式,采用这种形式封装的芯片非常小巧,从外观上看大致呈正方形。采用这种封装形式可以减少芯片占用的主板空间,从而提高主板的集成度,缩小主板的尺寸,如图4所示。常见BIOS芯片的型号主要有以下几种:

(1 ) Winbond公司的W49F020、 W49F002、 W49VO02FAP等。
(2)SST公司的29EE020、 49LF002、 49LF004等。
(3)Intel公司的82802AB等。

    2 南桥和北桥芯片

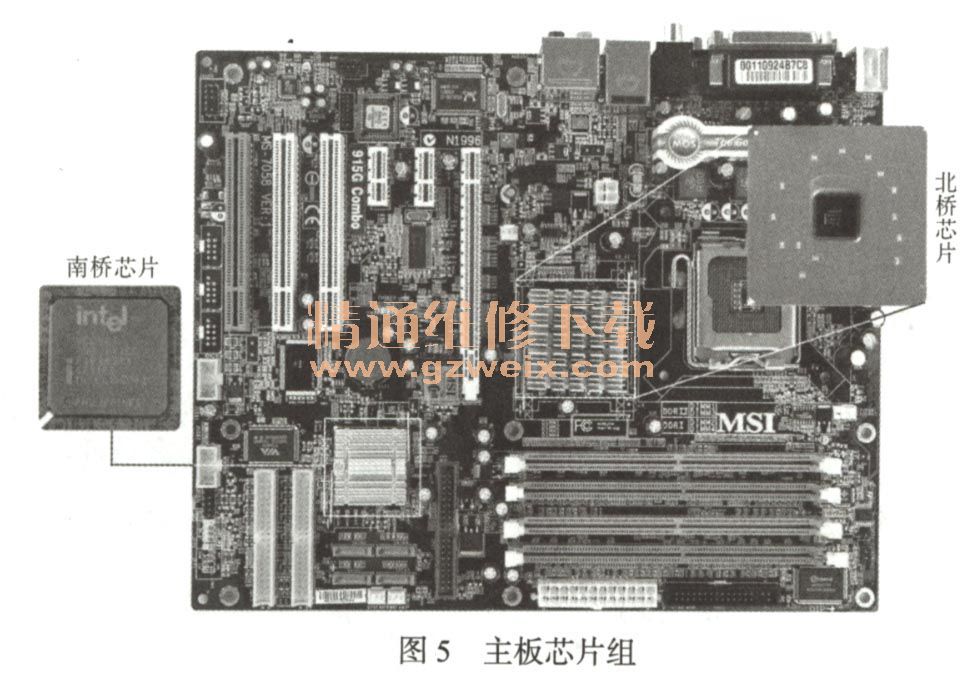

    芯片组是主板的“灵魂”与核心,芯片组性能的优劣决定了主板性能的好坏与级别的高低。芯片组一般由两个大的芯片组成,这两个芯片就是人们常说的南桥和北桥,如图5所示。

      “南桥、北桥”得名于芯片在主板上的位置,北桥芯片位于CPU插座与AGP插槽的中间,其体型较大,由于工作强度高、发热量较大,一般在该芯片的上面覆盖一个散热片或者散热风扇。南桥芯片一般位于主板的下方、PCI插槽的附近。
    北桥芯片主要负责联系CPU和控制内存,它提供对CPU类型、主频、内存类型及容量、PCI 、AGP插槽等硬件设备的支持。如果北桥芯片坏了,现象多为不亮,有时亮后也不断死机。
    南桥芯片主要负责支持键盘控制器、USB接口、实时时钟控制器、数据传递方式和高级电源管理,南桥芯片损坏后的现象也多为不亮,某些外围设备不能用,例如IDE口、FDD口等不能用,也可能是南桥芯片坏了。因为南、北桥芯片比较贵,焊接又比较特殊,取下它们需要专门的BGA仪,所以一般的维修点无法修复南、北桥芯片,而一般落伍的主板也没有必要维修。
    目前常见的芯片组厂商有Intel公司、VIA(威盛)公司、AMD公司、ALI(扬智)公司、SIS(矽统)、nVIDIA公司、ATI公司,其中,Intel公司和VIA(威盛)公司处在芯片组厂商中的前列,nVIDIA公司为后来者居上。

    3 时钟芯片
    如果把电脑系统比喻成人体,CPU当之无愧就是人的大脑,而时钟芯片就是人的心脏。如果心脏停止跳动,人的生命也将终结。时钟芯片也一样,通过时钟芯片给主板上的芯片提供时钟信号,这些芯片才能够正常地工作,如果缺少时钟信号,主板将陷人瘫痪之中。
    时钟芯片需要和14.318MHz的晶振连接在一起,为主板上的其他部件提供时钟信号,时钟芯片位于AGP槽的附近。放在这里也是很有讲究的,因为时钟给CPU、北桥、内存等的时钟信号线要等长,所以这个位置比较合适。时钟芯片的作用也非常重要,它能够给整个电脑系统提供不同的频率,使得每个芯片都能够正常地工作。没有这个频率,很多芯片可能就要罢工了。时钟芯片损坏,主板一般就无法工作了。

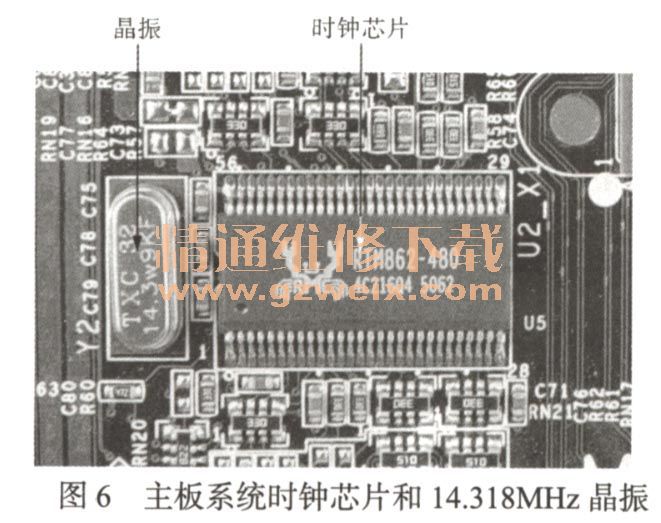

    现在很多主板都具有线性超频功能,其实这个功能就是由时钟芯片提供的,图6所示为时钟芯片。

    常见时钟芯片的型号有以下几种:
      (1)ICS系列的950213AF、93725AF、 95022813F、 952607EF等。
      (2) Winbond系列的W83194R、 W211BH、 W485112-24X等。
      (3) RTM系列的RTM862-480、 RTM560、 RTM360等。

    4  I/O芯片
    I/O是英文Input/Output的缩写,意思是输入与输出。I/O芯片的功能主要是为用户提供一系列输入、输出接口,鼠标/键盘接口(PS/2接口)、串口(COM口)、并口、USB接口、软驱口等统一由I/O芯片控制。部分I/O芯片还能提供系统温度检测功能,用户在BIOS中看到的系统温度最原始的来源就是这里提供的。

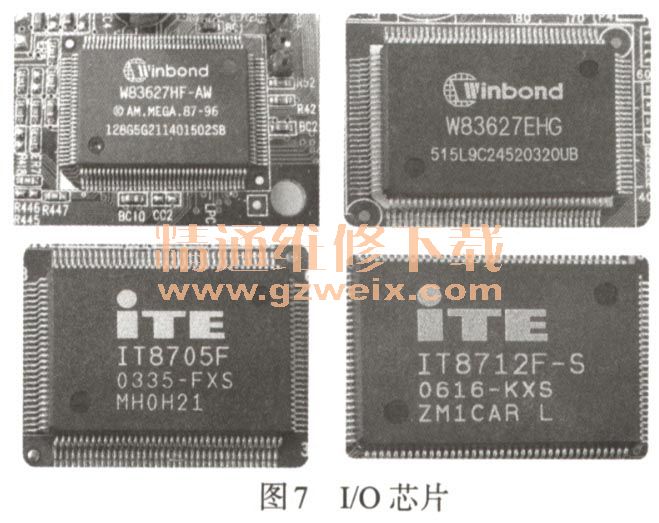

    I/O芯片比较大,用户能够清楚地辨别出来,如图7所示。它一般位于主板的边缘地带,目前流行的I/O芯片有ITE公司的8712和Winbond公司的83627等。

    I/O芯片的供电一般为5V和3.3V. I/O芯片直接受南桥芯片控制,如果I/O芯片出现问题,轻则会使某个或全部I/O设备无法正常工作,重则会造成整个系统的瘫痪。假如主板找不到键盘或串讲口失灵,很可能是为它们提供服务的I/O芯片出现了不同程度的损坏。大家平时所说的热插拔操作就是针对保护I/O芯片提出的,因为在进行热插拔操作时会产生瞬间大电流,很可能烧坏I/O芯片。
    常见I/O芯片的型号有以下几种:
(1) Winbond公司的W83627HF、 W83627EHG、 W83697HF、 W83877HF、 W83977HF等。
(2)ITE公司的IT8702F、 IT8705F、 IT8711F、 IT8712F等。
(3)SMSC公司的LPC47M172、 LPC47B272等。

[1] [2]  下一页
