六、带你认识NGFF接口固态硬盘
    很多联想Y410P/Y510P用户在尝试安装SSD（固态硬盘）时，发现标准的mSATA SSD和主板上的SSD接口并不匹配。究其原因，则是mSATA接口的“近亲”NGFF接口“惹的耦”。
    1．针脚不兼容
    包括Y410P/Y510P在内，联想Lenovo和ThinkPad系列的很多笔记本都放弃了标准的mSATA接口，改用了NGFF作为迷你SSD的扩展接口。除了联想，类似三星ATIV Book 9 Plus，及索尼Proll/13、Duo 11/13等很多超级本也用NGFF替换了mSATA。由于NGFF和mSATA的宽度、金手指针脚数量有异，这就导致两种接口的迷你SSD互不兼容。当一些着急升级SSD的盲目购买了mSATA SSD后，自然就会遭遇无法安装的悲剧了，它们大小对比如图12所示。

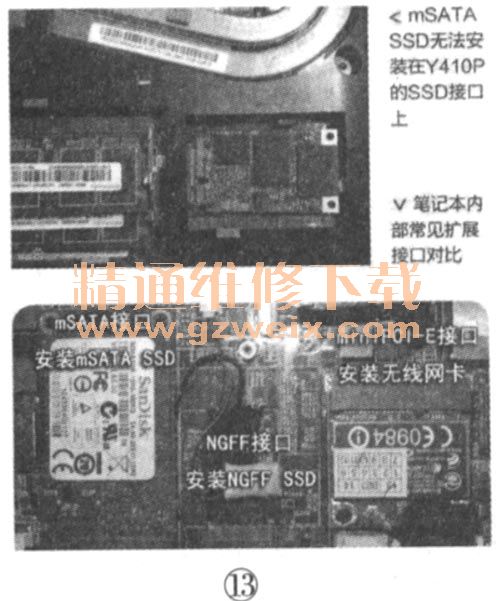

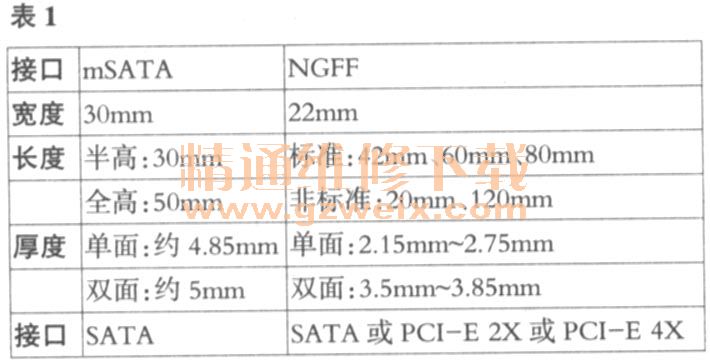

    细心的朋友可能已经发现，主板上的NGFF插槽只有一个缺口，但是NGFF SSD的金手指上却有两个缺口。不用担心，这并不会影响安装和使用。NGFF SSD上的缺口主要是用来区分B （SATA或PCI-E2X）或者M（PCI-E 4X）标准的，接口对比如表1所示，实物如图13所示。



    2.NGFF定义
    NGFF又称M2接口。如果mSATA是笔记本和台式机通用的迷你SSD接口，那NGFF则是专为超级本这类超纤薄设备打造的新一代SSD接口，英特尔是该标准的制定者。简单来说，NGFF与mSATA最大的差别就是更加“瘦身”。通过表1的对比可见，NGFF的宽度较mSATA缩短了8mm，即使是双面（PCB板正反都嵌入NAND闪存芯片，以获得更大容量）的NGFFSSD，也要比单面的mSATA SSD更薄，从而帮助超级本获得更为纤薄的身材。

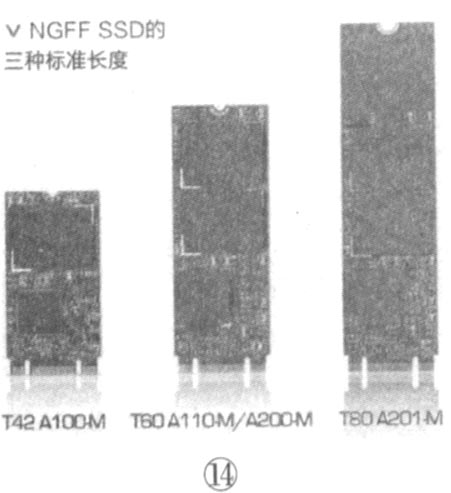

    在mSATA时代，该接口的SSD有半高和全高之分。到了NGFF时期，这种更迷你的SSD进一步发扬了“能屈能伸”的设计精神，拥有42mm， 60mm和80mm三种标准的长度，对比如图14所示，安装示意如图15所示，如需要甚至可定制20mm或120mm的非标准的版本。板型越长，可容纳的NAND闪存芯片越大（容量越高），而超薄的特性又使得NGFF对空间的要求更低，以三星ATIV Book 9Plus为例，在安装了80mm长度的NGFF SSD时，依旧将笔记本机身厚度控制在了13.6mm，如图16所示。







    3.NGFF SSD怎么选
    目前配备NGFF接口的设备主要以超级本、笔记本（联想和ThinkPad部分型号）、部分高端迷你ITX主板为主，其中超级本／笔记本的NGFF接口大都仅支持安装42mm长度的NGFF SSD。如果太短无法用螺丝固定，太长则无法塞入笔记本内部。考虑到给笔记本加装SSD多是用于安装系统提速，因此建议购买64GB或更大容量的产品，目前64GB 42mm长度的NGFFSSD约400元，而128GB的版本约600元，高于mSATA SSD。
    4.NGFF的“两条出路”
    NGFF除了身材更迷你以外，其总线接口较mSATA也更先进。可以将mSATA视为迷你SATA接口，SATA 6Gbps （SATA3.0，理论最高600MB/s）就是其速度的上限。而NGFF诞生的另一个目的就是解决mSATA遇到的速度瓶颈。
    简单地说，NGFF支持两种总线接口，第一种是传统的SATA，第二种则是更为高速的PCI-E 2X或者4X。换句话说，NGFF的实际产品应该有“NGFF SATA SSD”和“NGFF PCI-E SSD”两大类，后者的速度理论上可达到1000MB/s和2000MB/s，秒杀mSATA不是问题。需要注意的是，英特尔在下代Z79芯片组才会支持SATA Express（以PCI -Express为基础的改进规范，NGFF PCI-E SSD的绝配）技术，因此，目前市售的NGFF SSD都是SATA总线接口，最高速度和mSA-TA SSD相同，仍然是SATA 6Gbps。换句话说，现在你能买到的NGFFSSD还没有速度优势，唯一的变化就是比mSATA SSD更迷你而已。
