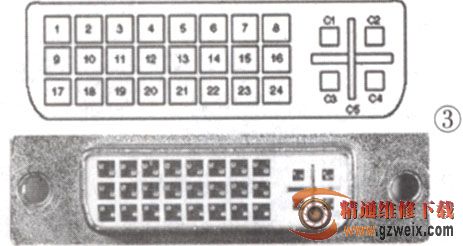

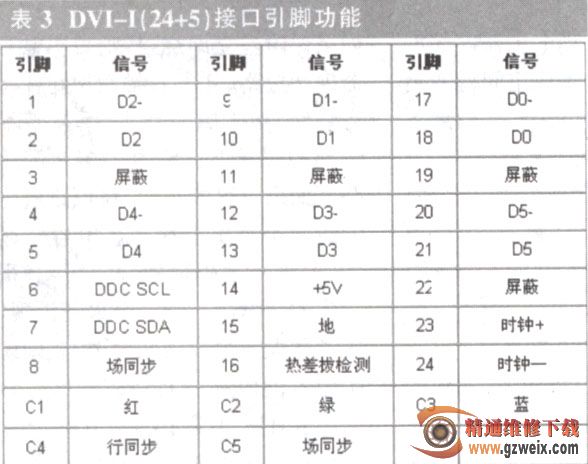

DVI -Integrated (DVI –I)接口（18+5和24+5）是兼容数字和模拟接口的，所以，DVI-I的插座就有18个或24个数字插针的插孔＋5个模拟插针的插孔（就是旁边那个四针孔和一个十字花）。DVI -I（24+5）的外形如图3所示，其引脚功能见表3。该接口比DVI -D(24+1)多出的4根线，用于兼容传统VGA模拟信号。基于这样的结构，DVI-I插座可以插DVI-I和DVI-D的插头，而DVI-D插座只能插DVI-D的插头。

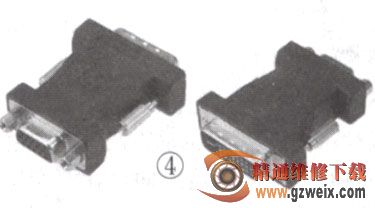

    DVI-I兼容模拟接口并不意味着DVI -I线可直接插到VGA插座上，而是必须通过一个转换接头才能连接，所用转接头的外形如图4所示。



    考虑到兼容性问题，目前的电脑显卡所配的DVI接口多为DVI-I接口，这样可以通过转换接头连接到彩显普通的VGA接口。对于带有两个DVI接口的显尔器而言，一般使用DVI-D类型；对于带有一个DVI接口和一个VGA接口的显示器，一般使用带有模拟信号的DVI-I接口。



【提示】若在实际改装中，其连接线或输入端口为DVI-I接口，而显示器主板只有VGA接口或插座，这时可将VGA接口中的①、②、③脚分别与DVI-I接口中C1,C2,C3脚用导线连接；VGA接口中的13、14脚分别与DVI-I插座中的C4,C5（或⑧脚）用导线连接，最后将地线与DVI头中的地线接通即可。
