教你区分LVDS、TTL、TMDS、RSDS接口屏
来源:本站整理  作者:佚名  2013-10-14 10:38:32

    所有TFT-LCD的数据接口种类有:单TTL6位(8位)、双TTL6位(8位)、单LVDS6位(8位)、双LVDS6位(8位)、单TMDS6位(8位)、双TMDS6位(8位),还有RSDS、TCON接口、美国TexasInstruments Inc. (TI)提案的“mini-LVDS”以及NEC提案的“CMADS"等。

    6位和8位是用来表示屏能显示颜色多少,6位屏可以显示颜色为26 ×26 ×26,分别代表R、G、B三基色,算下来6位屏最多可以显示的颜色为262144种,8位屏为16777216种颜色。屏显示颜色的多少只和屏的位数有关。早期笔记本电脑用的屏一般都是6位的。

    下面详细介绍各接口。
      1. TTL接口

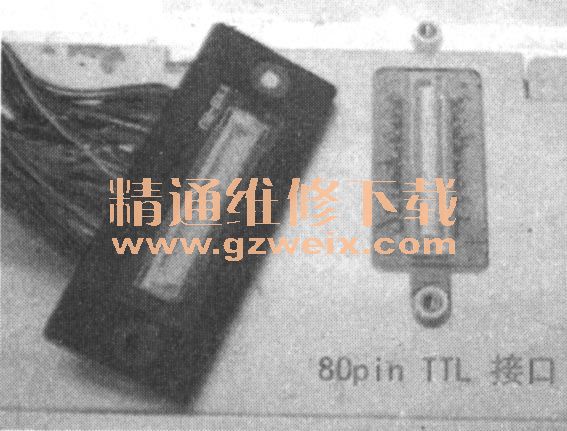

    这种屏要求AD驱动板输入单口或双口6位//8位的三基色的TTL电平,所以连接线用得比较多,一般用FX8系列的连接头比较多,有60PIN/70PIN/80PIN, 80PIN接口如图1所示。比较早期的有DF9B -31P (HIROSE)/DF9B -41P(HIROSE),连接跳线显得相对比较麻烦一点。MITSUBISHI和ACER公司的屏有好多是用两根45PIN和35PIN扁平电缆,即IL-FHR -45S -HF (JAE)和IL -FHR-30S-HF (JAE)连接,早期的IBM也有单用一根50PIN的扁平电缆连接。图右边就是80PIN (AULM150X2M)TTL接口的屏。TTL接口脚较多,一般在41针以上,比较容易辨别。目前市面上看到最多的TTL接口针数为120针。常使用的3501型驱动板一般都是通过扁平排线和扣板与屏连接的。

图2为常用扣板图片。

    早期的笔记本都是用12英寸以下的屏,该种屏分辨率一般为640×480 (VGA)、800×600 (SVGA),采用的接口为单6位TTL,屏上接针脚为41针和31针,12英寸以41针居多(800×600),10英寸以31针居多(640×480)。TTL信号是TFT-LCD能识别的标准信号,就算是以后用到的LVDS、TMDS都是在它的基础上编码得来的。TTL信号线一共有22根(最少的,没有算地和电源的),分别为R、G、B三基色信号,两个HS,VS行场同步信号,一个数据使能信号DE,一个时钟信号CLK。其中R,G,B三基色中的每一基色又根据屏的位数不同而有不同的数据线数(6位和8位之分),6位屏和8位屏三基色分别有R0~R5(R7)、G0~G5 (G7),B0~B5(B7)。三基色信号是颜色信号,接错会使屏显示的颜色错乱。另外的4根信号(HS、VS、DE、CLK)是控制信号,接错会使屏点不亮,不能正常显示。

      小结:屏线接口超过31针或者采用特殊扣板才能连接的屏就是TTL接口。TTL屏接口样式如下:
      D6T(单6位TTL) ; 31扣针,41扣针。对应屏的尺寸主要为笔记本液晶屏(8英寸、10英寸、11英寸、12英寸),还有部分台式机屏15英寸为41扣针接口。

    S6T(双6位TTL) : 30+45针软排线八60扣针、70扣针、80扣针。主要为台式机的14英寸、15英寸液晶屏。

    D8T(单8位TTL):很少见。
    S8T(双8位TTL):有,很少见80扣针(14英寸、15英寸)。

      2. LVDS接口
    LVDS接口,全称为低压差分信号接口(low -voltage differentialsignaling),由于TTL信号电平有3V左右,对于高速率的长距离传输影响很大,且抗干扰能力也比较差。所以之后又出现了LVDS接口的屏;只要是XGA以上分辨率的屏都是用LVDS方式。LVDS也分单通道、双通道、6位、8位之分,原理和TTL分法是一样的。

    LVDS低压差分信号)的工作原理是用一颗专门的IC,把输入的TTL信号编码成LVDS信号,6位为4组差分,8位为5组差分,数据线名称为DO-,DO+, D1-,D1+,D2-、D2+,CK-、CK+,D3-、D3+。其中如果是6位屏就没有D3-,D3+这一组信号,这个编码过程是在我们电脑主板上完成的。在屏的另一边,也有一颗相同功能的解码IC,把LVDS信号变成TTL信号,屏最终用的还是TTL信号,因为LVDS信号电平为1V左右,而且-线和+线之间的干扰还能相互抵消,所以抗干扰能力非常强,很适合用在高分辨率所带来高码率的屏上。
    由于高分屏1400×1050(SXGA+)、1600×1200 (UXGA)的分辨率实在太高,信号的码率也相应提高,单靠一路LVDS传输已不堪重负,所以都用的是双路的LVDS接口,以降低每一路LVDS的速率,保证信号的稳定度。比较常见的有20PIN/30PIN的接口,早期的10英寸一12英寸的屏也有14PIN接口的,根据它的信号线口数一般分为单通道6位、单通道8位、双通道6位、双通道8位。如图3所示为LVDS接口的屏,这是一个双通道8位的屏,采用的屏线是30PIN片插的,是最常用的一种屏线。注意,目前由于出于习惯“单通道”、“双通道”在大陆往往被称为“单口”或“双口”。看到这种20PIN的连接头,基本上都可以判定这个屏的接口电路就是LVDS类型的了,至于是单口还是双口就要拧开螺丝看看里面的电路,一般每对数据线之间都有一100Ω的电阻,看到4个的话就是单口6位颜色的屏,看到8个的话就是双口六位,5个的话一般是单口8位,有10个一般就是双口8位,当然有资料的话就不用这么麻烦。也有TMDS用这种20PIN的连接头的,比如LG的块141X1,不过基本上很少。

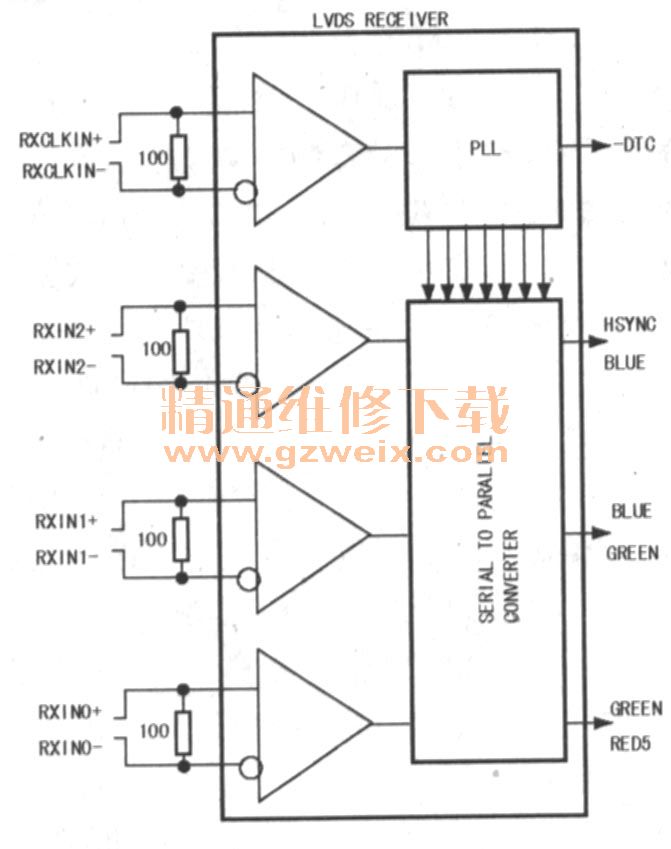

    LVDS接口电路;结构示意图如图4所示。

    小结:LVDS屏接口样式如下:
    D6L(单6位LVDS):14插针,20插针,14片插,30片插(屏显基板100Ω电阻的数量为4个)主要为笔记本液晶屏(12英寸、13英寸、14英寸、15英寸);
    D8L(单8位LVDS) : 20插针(5个100SZ)(15英寸);
    S6L(双6位LVDS) : 20插针、30插针、0片插(8个100iZ)(14英寸、15英寸、17英寸);
    SK(双8位LVDS) : 30插针,30片插(10个100SZ电阻)(17英寸、18英寸、19英寸、20英寸、21英寸)。

[1] [2]  下一页
