VGA与DVI接口的特点及引脚功能
来源:本站整理  作者:佚名  2013-02-22 08:36:22

     目前,电脑主机与显示器之间的连接端口主要有VGA与DVI两大类,这两大类接口各有特点,下面分别进行介绍。

一、VGA接口

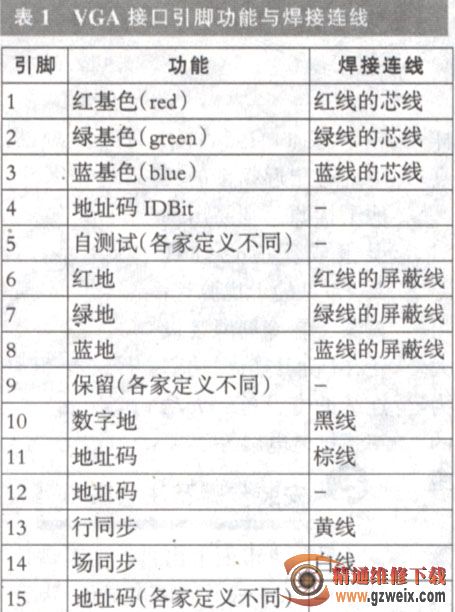

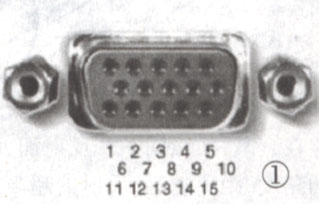

    VGA (Video Graphics Array)是IBM在1987年随个人电脑系统(PS/2)一起推出的一种视频传输标准,具有分辨率高、显示速率快、颜色丰富等优点,已在彩色显示器领域得到了广泛的应用。该接口的外形如图1所示,各脚功能见表1。



二、DVI接口



    DVI (Digital Video Interface),即数字视频接口。它是1999年由Silicon Image,Intel(英特尔)、Compaq(康柏),IBM,HP(惠普)、NEC, Fujitsu(富士通)等公司共同组成DDWG(Digital Display WorkingGroup,数字显示工作组)推出的接口标准。



    说明:表中所列“焊接连线”为传统焊法,要求D15接头一定选用金属外壳,且外层屏蔽须压接到D15的端壳上。



    另外,还有一种非常适用的焊接方法,就是将⑤~⑩脚焊接在一起,作为公共地,并将红、绿、蓝的屏蔽线绞在一起接到公共地上;①、②、③脚分别接红、绿、蓝的芯线;13脚接黄线;14脚接白线;外层屏蔽压接到D15接头的端壳上。



    DVI是基于TMDS(TransitionMinimized Differential Signaling,转换最小差分信号)技术来传输数字信号。TMDS运用先进的编码算法把8bit数据(R,G,B中的每路基色信号)通过最小转换编码为10bit数据(包含行场同步信息、时钟信息、数据DE、纠错等),经过DC平衡后,采用差分信号传输数据,它和LVDS,TTL相比,具有较好的电磁兼容性能,可以用低成本的专用电缆实现长距离、高质量的数字信号传输。数字视频接口(DVI)是一种国际开放的接口标准,在PC,DVD、高清晰电视(HDTV)、高清晰投影仪等设备上有广泛的应用。



    DVI接口现有3种类型端子接口尺寸为39.5mm x 15.13mmo   3大类包括:DVI-Analog(DVI-A)接口,DVI-Digital(DVI-D)接口,DVI -Integrated(DVI-I)接口。5种规格包括DVI-A(12+5)、单连接DVI-D(18+1)、双连接DVI -D(24+1)、单连接DVI-I(18+5)、双连接DVI -I(24+5)。



      DVI-Analog (DVI -A)接口(12+5)只传输模拟信号,实质就是VGA模拟传输接口规格,现在已基本不用。目前,用得较多的是DVI-D (24+1)和DVI-I(24+5)接口。

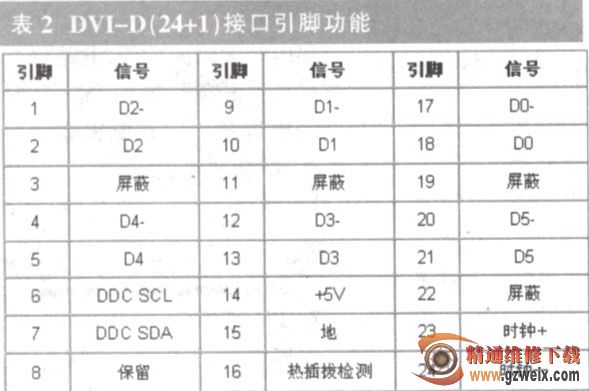

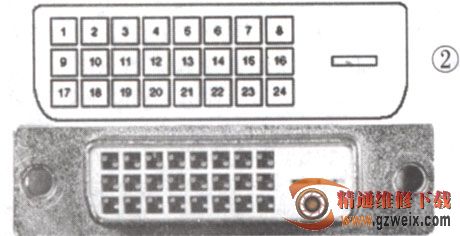

    DVI -Digital (DVI -D)接口(18+1和24+1)是纯数字的接口,只能传输数字信号,不兼容模拟信号。所以,DVI-D的插座有18个或24个数字插针的插孔+1个扁形插孔。DVI-D(24+1)的外形如图2所示,其引脚功能见表2。
