科海KH-2008D-CA02卫星接收机,视频画面暗淡
来源:家电维修  作者:佚名  2018-11-10 15:12:54

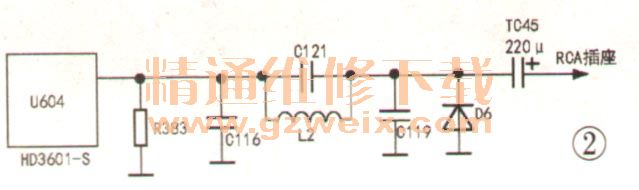

    分析检修:分析认为,此故障系机器输出的视频信号幅度过低所致。该机视频输出电路如图2所示,U604(HD3601-S)输出视频信号,经R383、C116、L2、C121和C119过滤后,再经TC45(220RF)隔直后输出,D6是钳位二极管,防止输出端有高电压引入而损坏主芯片。通电测量,D6负极端电压仅为0.14V,而正常值约为0.42V。怀疑D6漏电,拆下D6故障依旧。先后拆下R383、C116和C119,无效,这说明HD3601-S内部视频输出电路有问题。为了提高视频输出电压,笔者将R383的阻值增至2.2kΩ,这时画面质量得到明显改善,此时测得D6负端电压约为0.22V。仔细观察,画面上有干扰条纹。经查,电源板上+300V滤波电容已无容量,
