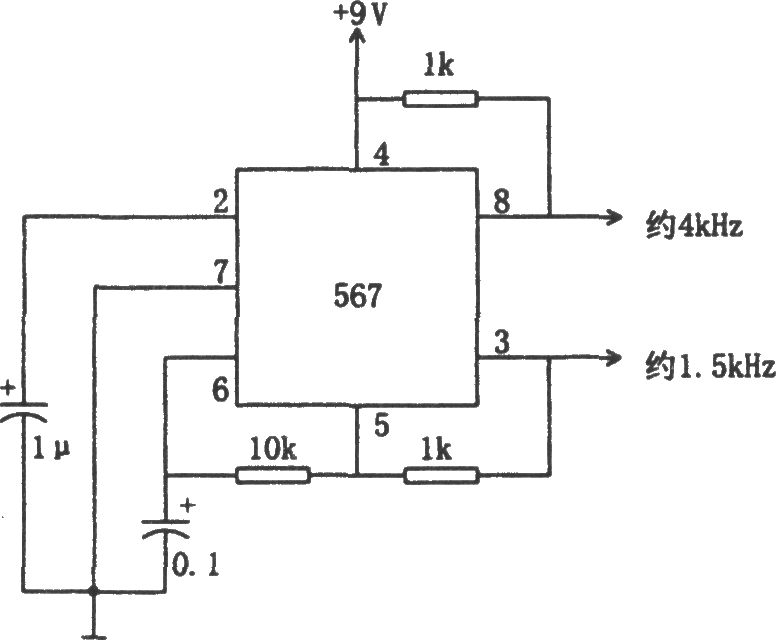

如图所示为双频振荡电路。输出频率可变的方波振荡器是比较通用的,但要从同一振荡电路同时获得两个不同频率的方波输出却相当困难。本电路采用集成电路567可实现上述要求。567为音频译码器,主要用于自动电话系统,识别收到的电话音调。该集成块的核心是一个高可靠性、高精度锁相环。按图示连接方式和使用的元件数值,两个输出信号频率分别为1.5kHz和4kHz。
