感温头不良竟然会导致主板死机
来源:本站整理  作者:佚名  2013-07-20 08:56:40

    故障现象:朋友一台Z01型护根足疗盆,正常使用过程中有时会突然停机,按压开机键无任何反应,拍打几下能恢复正常,估计内部接触不良。朋友说:正常时通电后显示“OF”,按压开机键蜂鸣器响的同时显示温度、定时时间,此后可进行其他操作;异常时插电显示“OF”,按压开机键除蜂鸣器响外一直显示“OF”,不能
进一步操作。

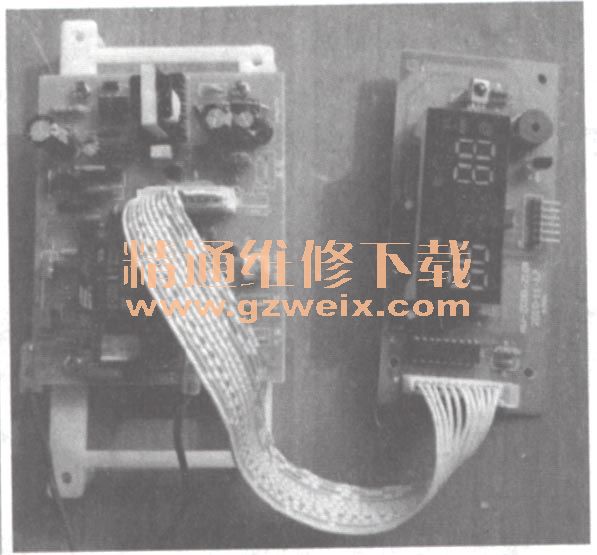

    分析检修:拆机观察,内部只有两块线路板,一块开关电源带驱动器件,另一块为控制及显示,如图2所示。两块线路板焊点光洁,根本找不到虚焊点,各接插件连接也非常牢靠。

    先不连接薄膜开关,通电后瞬时短路插座①、③脚送入开机信号,蜂鸣器鸣叫,故障无变化,测开关电源板输出的5V正常,排除面板开关漏电可能,判断故障应该在控制板。

    观察控制板极其简单,仅有两片18脚集成块(无型号),一块为显示驱动,另一块为控制块,外围非常简洁,仅有几个阻容器件,连晶振都不见,如此简单的线路怎么会有问题?再研究一番,发现控制块除几个输出控制端口及薄膜开关输入外,还有个温感输入插口,试在插口上焊上10kΩ电阻,再插电后短路①、③脚模拟开机,竟然成功!焊开电阻,却又不能开机。

    拆下感温头测阻值,开始时开路,突然间就正常了,随后无论弹感温头还是折导线都没问题。剥开导线缠绕在表笔上检测其阻值,整整一个上午无论怎么弹拉都正常,手捏感温头阻值渐渐变小,似乎没有问题。下午偶见表针晃动,阻值不稳,有时阻值无穷大,表明该感温头的确不良。更换上一个同阻值的空调感温头后,显示温度正确。

    机器修复了,但感温头开路时导致死机的现象还是挺令人费解。由于控制块无字不知型号,不能作进一步分析。
