亚都YC-X10008型加湿器,开机后无反应
来源:家电维修  作者:佚名  2018-02-06 08:42:35

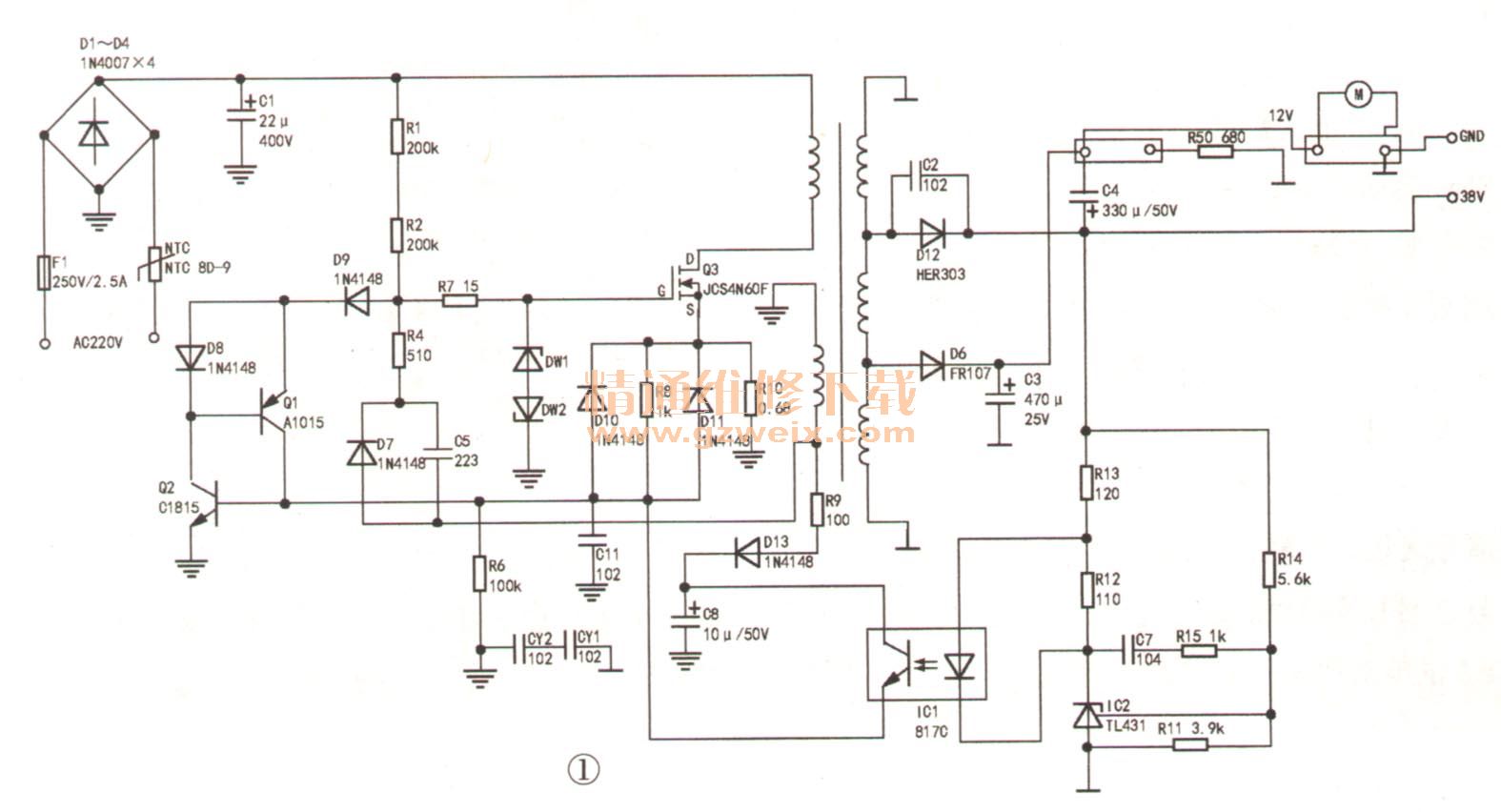

    分析检修:查水槽内压电陶瓷换能器表面无过多污垢。接通电源后,上下移动水位检测磁环,加湿器无反应,听不到风扇转动声音,判断加湿器电源板有故障。拆下加湿器底座,上电后测量电源板输出电压均为0,确认电源板确有故障。该电源电路如图1所示。

    接通电源,测C1两端电压为0,断电后测C1两端电阻为0Ω,断定电源板主变换电路有短路故障。在路检测,发现保险管F1断路,整流二极管D1、D2和场效应开关管Q3击穿。拆下Q3后再测,C1两端电阻仍为OS1,经查DW1、DW2已击穿。更换D1、D2、Q3、DW1、DW2,在F1两端焊接一只60W/220V白炽灯泡,此时接通电源,灯泡闪亮一下即熄灭,风扇开始运转,压电陶瓷片上方水面喷出水柱,转动雾量调节电位器,水柱上方雾化,证明故障已排除。拆下白炽灯泡,换上保险管F1,交付使用。
