飞科FR5001毛球修剪器电机不转故障检修
来源:家电维修  作者:佚名  2019-02-11 09:16:01



    一台飞科FR5001毛球修剪器,充电后使用,电机不转。

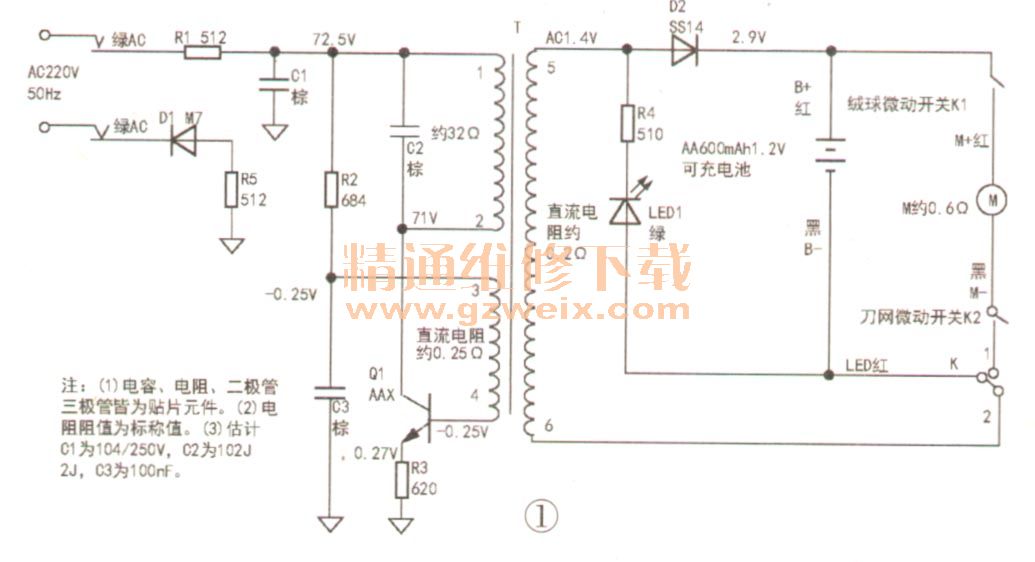

    该机采用简单的自激振荡电源,实绘电路如图1所示。市电220V经电阻R1、R5限流降压及二极管D1单向整流、电容C1滤波后,产生约72.5V的脉动直流电压,一路经开关变压器T初级①一②绕组加到三极管Q1的c极,另一路经电阻R2加到Q1的b极,Q1导通。在T初级③一④绕组的正反馈作用下,Q1工作于开关状态,实测其开关频率约为33.33kHz。在此期间,T次级⑤-⑥绕组的感应电压经二极管D2整流后,形成的脉动电压给两节1.2V可充电池充电。在电池充满电时,实测D2正、负极电压分别为AC 1.4V、DC2.9V。
    绒球微动开关K1和刀网微动开关K2串联,当卸下其中的任何一个部件时,电路皆处于断路状态,电机不转,防止误操作引起刀片伤人或绒球四处飞溅。

    首先怀疑电池没电,通电后观察充电指示灯亮度变化,发现充电初期微亮,充电后期亮度增强,这说明开关电源及充电电池皆正常。接下来检查K 1、K2及工作开关K,发现K2因触点锈蚀而接触不良。用砂纸擦亮K2触点后试机,故障排除。
