卡德斯LED吸顶灯电路简析
来源:本站整理  作者:佚名  2018-02-06 08:35:05

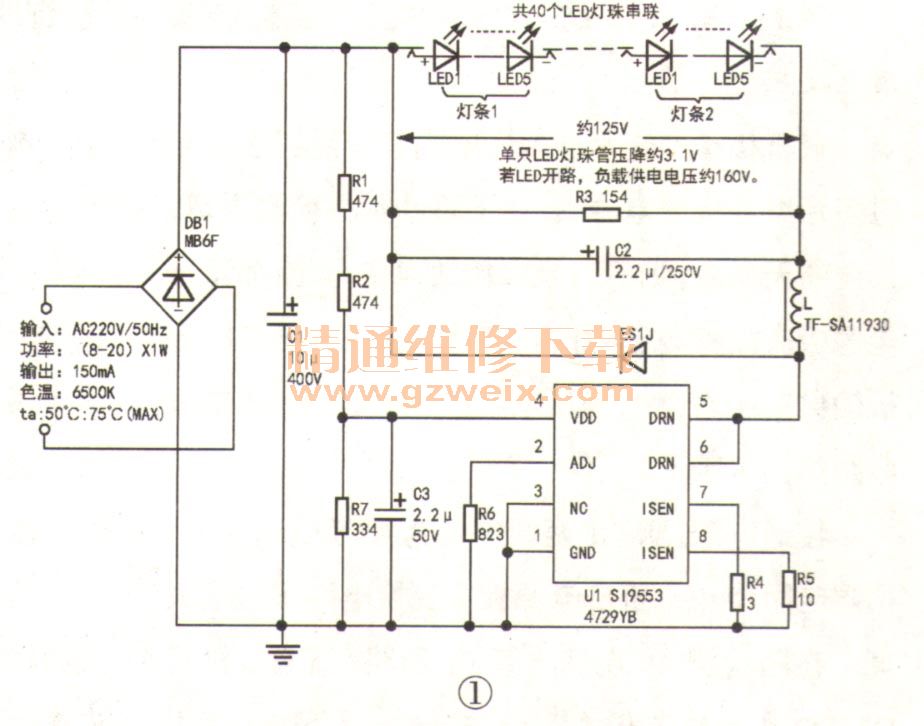

    卡德斯LED吸顶灯恒流驱动芯片为SI9553,负载由八段灯条共40只LED灯珠串联而成,实绘电路如图1所示。

    说明:当LED灯珠全亮时,负载电压约125V测试点为C2或R3两端),单只LED灯珠管压降约3.1V;当LED灯珠开路时,负载开路电压约160V。
    1.恒流驱动芯片S19553简介
    S19553是一款高精度的小功率非隔离降压型LED控制器,全电压范围(AC85V-AC265V)工作,内置高精度的采样、补偿电路,恒流精度±3%,具有很好的线型调整率和负载调整率。
    该IC内部集成有500V功率MOS-FET管,具有输出开/短路保护、采样电阻开/短路保护、欠压保护、输出过压保护及过温自适应调节功能,其引脚功能与实测值见表1。

    2.工作过程
    启动:市电整流后的约DC300V电压通过启动电阻R1、R2、R7分压后,对U1的④脚外接电容C3充电,当④脚电压达到启动闭值12.8V时,电路工作,之后,芯片由内部电路提供,无需辅助绕组供电。当④脚电压低于8.1V时,电路停止输出。
    恒流控制:SI9553工作在CRM(临界导通模式)模式,内部400mV基准电压与电感L峰值电流进行比较计算,通过电阻R4 //R5的电流取样调节LED驱动电流大小。当IC内部MOSFET管导通时,电感L开始蓄能;的电流达到峰值时,MOSFET管截止。
