天诚TCL)-699ABS-CA07卫星接收机,进水后无声音输出
来源:本站整理  作者:佚名  2019-02-11 09:15:09

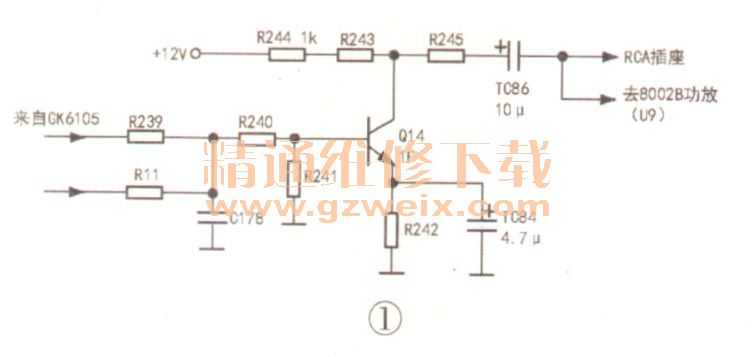

   分析检修:拆开机器,目测高频调谐部分无异常。用遥控器将机器切换到广播模式,仍无声,这说明机器音频公共通道部分有问题。本机音频部分电路如图1所示,GK6105S输出的模拟音频信号经IZ240送至Q14进行放大,然后经隔直电容TC86送至RCA插座或内置广播芯片。通电测量Q14的b极电压为正常的0.6V,但c极电压为0V。顺着线路检查,发现R244与+12V相连的铜箔锈断,用导线连接断点后试机,故障排除。
