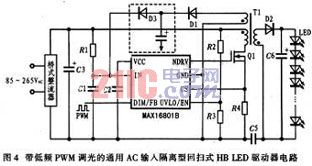

图4给出带低频PWM调光功能的通用AC输入隔离型回扫式HB LED驱动器电路翻。其中，一个反相逻辑PWM信号直接加至MAX16801B的DIM/FB端，可实现对HB LED的宽范围低频PWM调光。变压器T1提供安全隔离，T1次级绕组下端通过电容C5接地。
带低频PWM调光的通用AC输入隔离型回扫式HB LED驱动器电路
4.3 MAX16802的典型应用电路

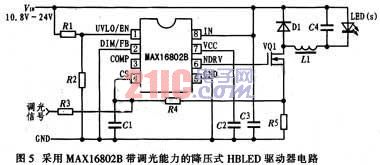

图5所示为采用MAX16802B带调光能力的降压(Buck)式HB LED驱动器电路。该电路工作在连续导电模式(CCM)下，线性调光信号加至MAX16802B的引脚CS。R5为电流感测电阻，R4与C1组成低通滤波器。驱动电路的DC输入电压范围为10.8～24 V。MAX16802B还可以组成不连续导电模式(DCM)下的回扫式HB LED驱动电路拓扑，如图6所示。在图6中，LED串的总电压可以低于或高于输入电压VIN。
采用MAX16802B带调光能力的降压(Buck)式HB LED驱动器电路
回扫式HB LED驱动电路拓扑
5 结语
MAX16081A/B和MAX16802A/B是一般照明和背光应用的HB LED驱动器离线和DE-DE控制器，它们可以构建Buck、升压、回扫、SEPIC等电路拓扑，启动电压可编程，提供PWM或线性调光、数字软启动和热关闭保护，输出功率直达50 W以上。
