LED背光灯驱动电路BD9479FV
来源:本站整理  作者:佚名  2017-12-28 09:04:28

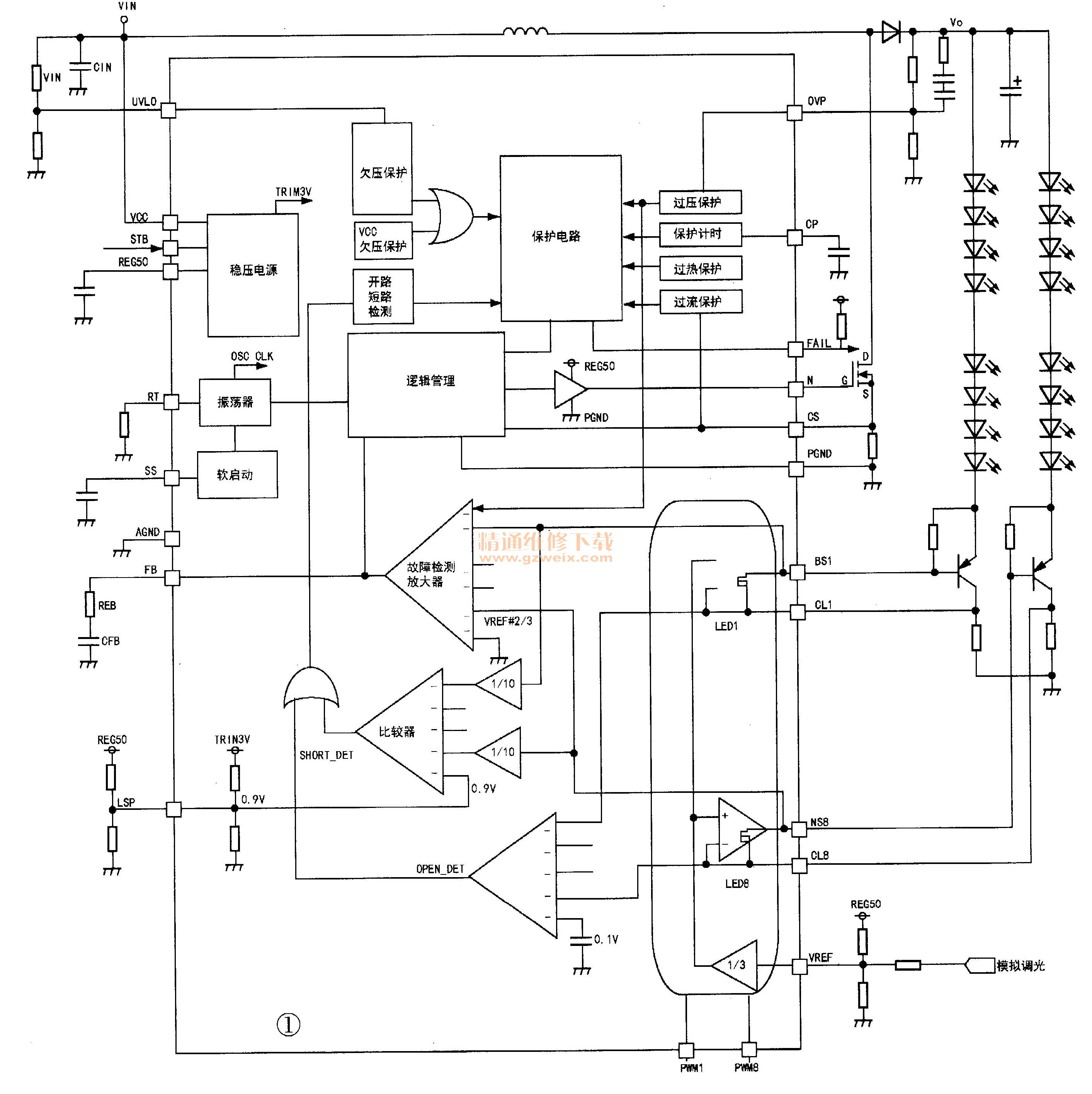

    BD9479FV是ROHM公司生产的白光LED背光灯驱动控制电路,用于大型LCD面板背光灯驱动电路中。该IC内置软启动电路、振荡器、基准电压稳压器、逻辑控制和升压驱动、调流控制等电路,如图1所示,具有供电欠压(UVLO)、升压过压(OVP)、升压开关管过流(OCP)、灯串开路(OSP)、芯片过热等保护功能。

    BD9479FV具有模拟调光(线性)和单通道PWM调光功能,可驱动1个升压与8路调流电路,输入工作电压范围宽(9V~35V),工作频率为150kHz,工作温度范围:-40℃~+85℃,最大驱动设置电流500mA,其引脚功能见表1。
