用于LED驱动器的改进型CMOS误差放大器的设计
来源:本站整理  作者:佚名  2010-05-11 16:42:55





然而,这种设计也会产生一个问题,即:VOUT在系统上电之初为零,而此时EA又不工作,使得整个电路无法工作,所以,需要增加一个启动单元,以使系统在刚上电时就可使电荷泵工作,从而使VOUT上升,当VOUT增大到阈值时,EA开始工作。当电路启动起来以后,电荷泵驱动电压则由EA输出控制M22、R4和M24使能开启电路,而M23、M25、M26和R5将其关断。

系统中的电流采样电路采取一个与IGM成正比的小电流IS,此电路由M27、M28、M29和M30组成。应将M27的栅极和电荷泵中电流镜的栅极相连接,可将采样比例设定为1:3000。其采样原理如下:

由于基准电路提供的是一个非常小的偏置电流(大概1μA),那么M28的栅源电压VGS也就很小,差不多就是其阈值电压。而M29的宽长比W/L被设计得很大,那么采样电流IS就很小,则M29的栅源电压VGS也很小,因此,M27和电荷泵中开关管的VDRAIN差不多大小。其过流保护电路包含M32、M33和M34。这里,M34和电流采样电路的M31相互镜像。它是通过采样电流IS来控制电荷泵中开关管的栅极电压,因此限制了最大值。在正常范围内,IS很小,M32和M34一起驱动,M33的VGATE为高,过流保护单元不工作。当IGM增加时,M34的VDRAIN(或者M33的VGATE)将慢慢减小。当增大到某个值时,M33完全导通,反馈回路将VDRIVER限制在某个值,从而限制IGM,实现过流保护功能。M32、M33和M34的尺寸在设计时应注意匹配。限流工作时,电路形成一个反馈回路,C3作为弥勒补偿以使限定电流稳定。

2 仿真结果

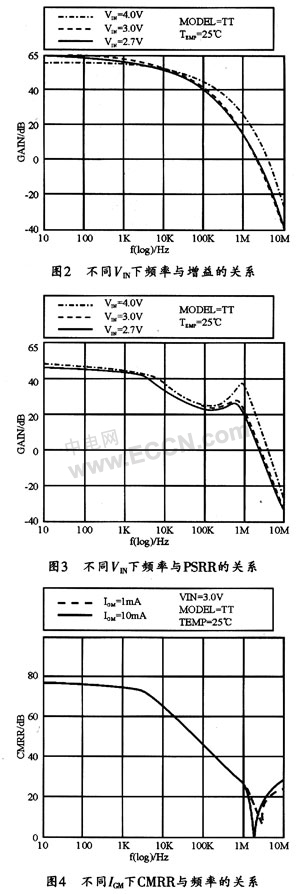

为了评估所设计电路的性能,本系统利用Hynix 0.5μm CMOS工艺进行仿真。图2给出了HSPICE仿真在不同电源电压下频率与增益的比较结果,仿真结果表明在很宽的频率范围内.增益超过60 dB。



不同电源电压下PSRR与频率的关系及不同IGM下CMRR与频率的关系分别在图3和图4中给出。结果表明,该电路的PSRR和CMRR分别可达到65 dB和70 dB。

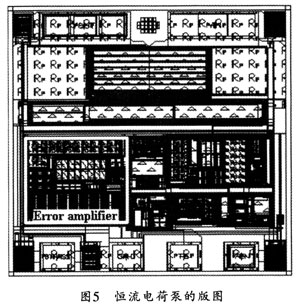

为了进一步测定设计的可用性,这里还绘制了一个用到该EA的恒流电荷泵版图,如图5所示,以便开展后续工作。



3 结束语

本文基于对称OTA结构,设计了一款用于低噪声恒流电荷泵的误差放大器EA,即在传统的设计基础上引入了动态频率补偿及弥勒补偿。新设计的EA不仅降低了输出波纹及噪声,而且改善了稳定性。从电路分析和仿真结果可以看到在100 Hz~10 MHz频率范围内,其增益高达60 dB,PSRR为65 dB,而CMRR则高达70 dB,系统达到了较高的性能。
