测试系统的架构
测试系统以工控机为控制平台。由内部的GPIB和串口卡来对外围的可编程仪器的控制；由数据采集卡对测试信号进行采集；DIO (数字输入输出) 对自制夹具内部的继电器切换控制；由直流电源控制电磁阀进行测试气体回路管理；通过网路服务器进行测试数据库，测试报表，登录信息的存储管理；

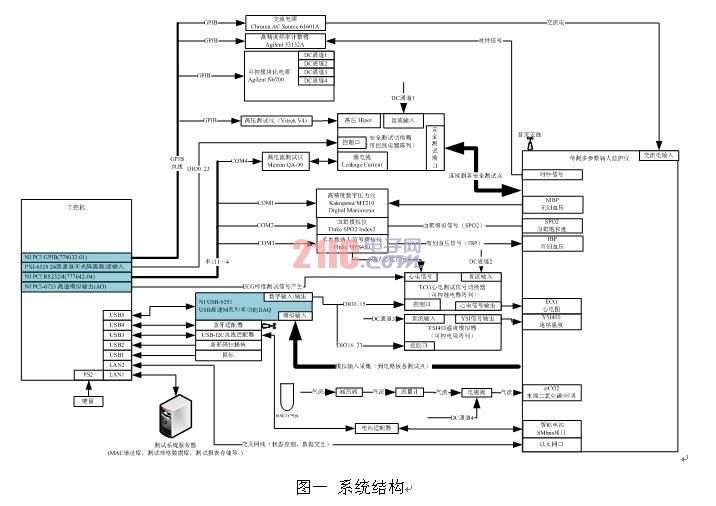

图一 系统结构

测试系统的界面
1) 用户管理：
   为了测试系统的操作安全和信息安全，该测试站只允许培训合格的用户访问。该系统还根据使用者的级别定义了相应的操作权限。所有访问信息都会通过网络传入服务器的登录数据库中。

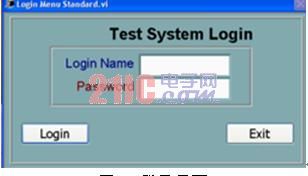

图二 登录界面

2) 测试界面：
   该测试界面记录了测试站名称，版本号，待测物的型号，序列号，操作者名称，测试时间，测试数据等必要信息。测试过程还会实时显示当前测试项名称，进度条。

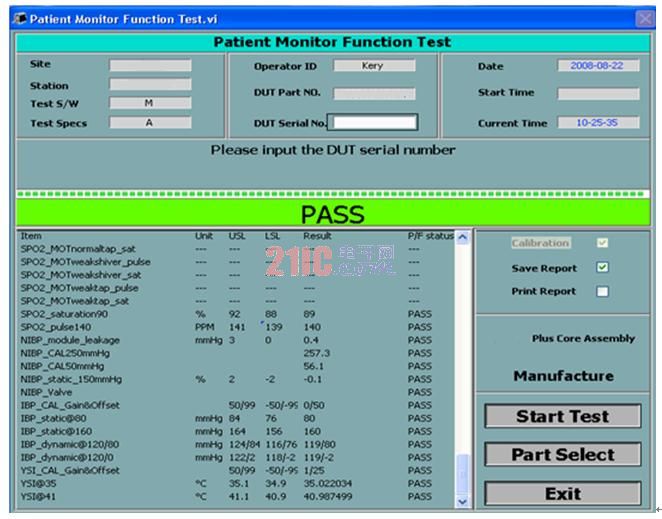

图三 测试界面

心电监护仪的测量原理
1) ECG心电功能
   ECG心电图人体非常重要的生理信号，该信号可以反应心率和强度，医生以从中分析病人心脏的状态，如早搏，缺损，室颤，停搏等。
a) 标准心电信号测试
  按标准ANSI/AAMI EC13由NI PCI-6733 高速模拟输出通道(AO)产生标准心电信号；

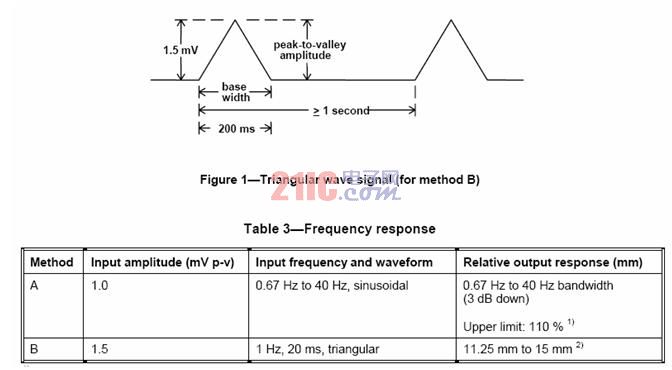

图四 标准心电信号
  按标准ANSI/AAMI EC13设计ECG心电测试信号切换器，NI USB-6251 USB高速M系列多功能DAQ的数字输入输出负责内部继电器的切换。
