背光灯控制电路主要由如下电路组成：

　　(1)背光板电源供电，一般有12 V供电和24 V供电之分，本机采用的是24 V；(2)背光灯开启信号，即背光灯ON／OFF控制电路；(3)背光灯亮度控制电路，即调整背光灯亮度的。

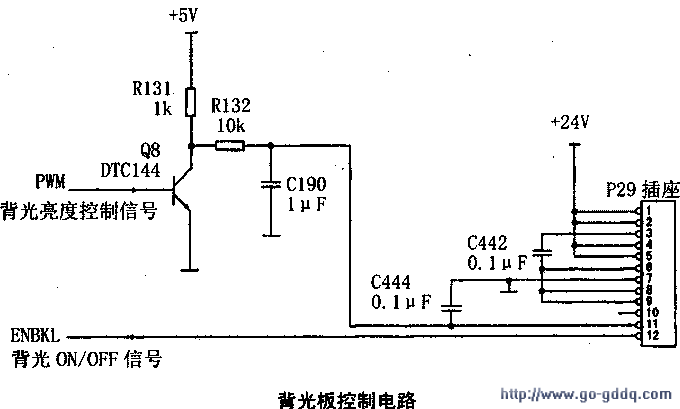

　　具体电路如图所示。

　　背光灯控制电路常见的故障现象有：无法驱动背光灯发光、开机自动关机保护、部分灯管驱动不良、电源保护。

　　背光灯不亮时，可先检测插座P29(12)脚(背光灯打开／关闭控制端)在开／关机时，有无高／低电平的变化(正常电压为3．2 V左右)。如果没有，则可以认定是前级来的控制信号异常；如果背光灯能短暂发光，快速检测插座P29(1)脚的背光灯亮度控制端，在调节背光亮度时是否有电压变化。

　　若灯管驱动不良，重点检测插座P29(1)～(5)脚的24 V电压是否正常(该电压因采用LCD屏的厂家不同而可能不同)。

　　如果上述检查中，都没有发现有异常，则故障部位可能是背光灯驱动电路板组件和背光灯本身。背光灯本身不易损坏，所以检修应该怀疑的重点是背光板驱动电路板组件，直接代换该组件即可。
