此外，FrameBuffer设备还提供了若干ioctl命令，通过这些命令可以获得显示设备的一些固定信息(比如显示内存大小)以及与显示模式相关的可变信息(比如分辨率、象素结构、扫描线的字节宽度)，同时可获得伪彩色模式下的调色板信息等。

3 GUI系统的自主开发

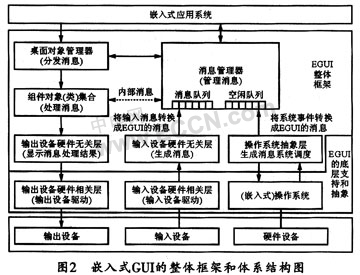

嵌入式GUI的总体设计思想是把所有操作都由对象和消息驱动，通过对现有GUI的分析来对多种嵌入式应用系统根据GUI的要求进行总结，然后抽象出各种组件类。嵌入式GUI的所有组件和数据都被设计成对象，组件对象通过消息来通信。嵌入式GUI在消息驱动下可形成整体并构成系统。其整体框架和体系结构如图2所示。



系统中的所有消息节点将构成空闲队列和消息队列，其中消息队列存放当前EGUI系统中没有处理的消息。消息队列由消息管理器进行操作和管理。图2中的输入设备抽象层、操作系统抽象层和组件对象集合都是消息发生器，它们都会产生EGUI消息。调用消息管理器的操作可将生成的消息放入到消息队列中。消息管理器用于管理消息队列和空闲队列，当有消息产生时，消息管理器将执行消息入队PUSH ()操作，其处理过程是先从空闲队列中摘下一个节点，形成一个消息节点，再将它挂到消息队列的队尾。桌面对象管理器负责分发消息，它可通过调用消息管理器的出队操作POP()来取得待处理的消息，处理过程是将消息队列的第一个消息节点摘下，并取得该消息节点的信息，然后将该消息节点挂到空闲队列的队尾。桌面对象管理器取得消息后，将按照一定的策略对取得的消息进行分发，并让接收该消息的组件对象中的消息处理函数来处理该消息。分发消息时，如果消息指定了接收对象，则将消息路由到接收对象；而非键盘的系统消息。将被路由到桌面对象管理器的第一个子对象；对于用户定义的消息，系统会将其路由到指定的对象。而组件对象处理消息时，如果处理操作要改变屏幕数据，组件对象将调用绘图操作Draw重绘自己的外观。整个系统就是这样不断地产生消息、分发消息、处理消息，从而形成一个无限循环，同时驱动EGUI运行。

4 结束语

针对当前嵌入式GUI的特点，本文给出了可支持汉字显示、键盘输入的多线程嵌入式GUI系统的设计方法。该方法设计的系统采用窗口模式，而且便于操作，同时具有可视化界面、操作灵活、资源占用少等优点，并可支持JPG格式的图像文件。
