基于C8051F340控制的LED点阵显示屏系统设计
来源:本站整理  作者:佚名  2010-05-27 10:20:33



    1 引言
    随着计算机及相关的微电子、光电子技术的迅猛发展。LED显示屏以其可靠性高、使用寿命长、环境适应能力强、性价比高的特点,迅速成长为平板显示的主流产品。它利用发光二极管构成的点阵模块或像素单元组成可变面积的显示屏幕,LED电子显示屏虽不如LCD显示屏的界面友好直观,但由于其具有显示信息量大、操作方便灵活、用户可随时自行修改显示内容和显示屏幕的大小、显示方式图文并茂等优点,被广泛应用于公共场所。
    这里介绍一种24×40的显示屏控制系统,该系统可同时显示4个14×10的汉字和8个7×5的字符或数字,以C8051F340单片机为控制器,以74HC595作为行列驱动器。

    2 系统硬件设计
    2.1 总体设计

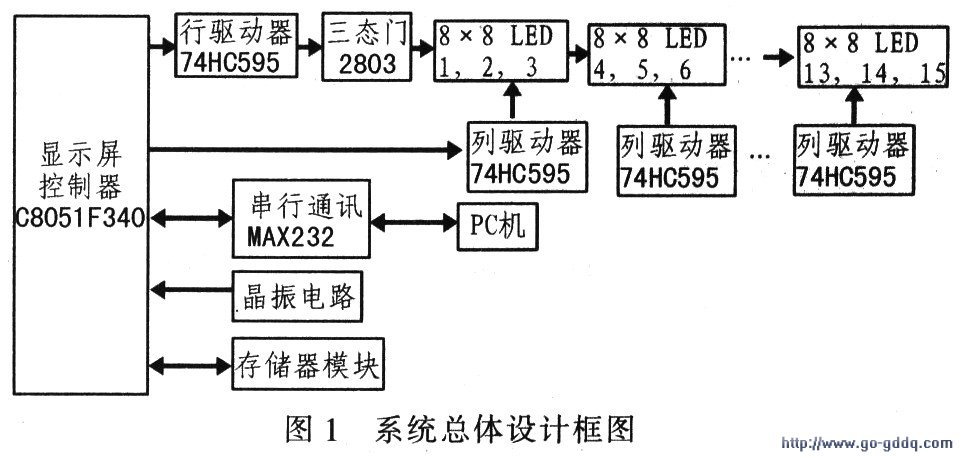

    该系统由显示屏控制器、行驱动器、列驱动器、LED点阵显示屏、与PC机的串口通信,品振电路和存储器模块等构成。总体设计框图如图1所示。

    2.2 显示屏控制器
    显示屏控制器选用C8051F340单片机,它是完全集成的混合信号系统级芯片(SoC),具有与8051兼容的高速CIP-51内核,与MCS-51指令集完全兼容,片内集成数据采集和控制系统中常用的模拟、数字外设及其他功能部件:内置Flash程序存储器、内部RAM,大部分器件内部还有位于外部数据存储器空间的RAM,即XRAM。

    2.3 行驱动器
    设计中使用3块74HE595和3个相对应的三态门2803作为行驱动器。2803是常用的达林顿驱动器。达林顿管又称复合管,将两只三极管适当的连接在一起,组成一只等效的三极管。新的三极管的放大倍数是二者之积。在电子电路设计中,达林顿接法常用于功率放大器和稳压电源中。
    这类器件的COM端(的引脚IO)主要有两种作用:
    (1)试验用时接地输出端都接发光二极管,只要将COM端接地,则所有发光二极管都点亮,否则,可能是二极管毁坏或其他毁坏。
    (2)保护用时接电源正极该器件是接继电器或针式打印头,因为电感作用,会在开关过程中产生低于地电位和高于电源电位的反电动势,这样,很容易击穿器件。为防止这种现象的发生,可将COM端接到电源正极.来削弱冲击电压低到二极管压降和电源电压的幅度,这样可使内部的三极管受到最小的正电压冲击。

    2.4 列驱动器

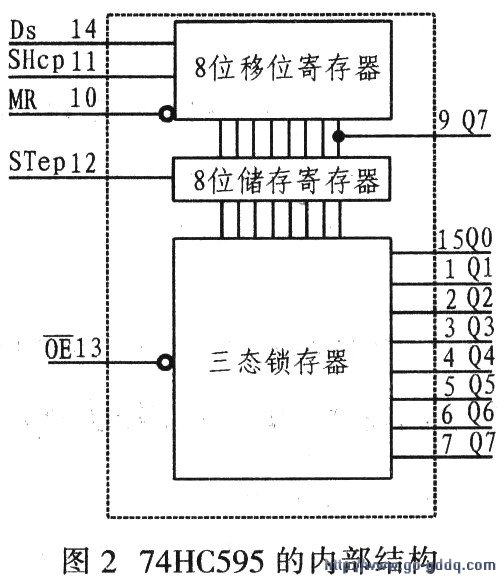

    设计中使用5块74HC595作为列驱动。74HC595是内含8位串入、8位串入并出的移位寄存器和8位三态输出锁存器的结构,且移位寄存器和输出锁存器分别有各自的时钟输入,控制各自独立,这使列数据的准备和列数据的显示可同时进行。74HC595通过串行级联方式传输。系统扩展容易。图2为其内部结构。
