EDA双鞭天线及匹配网络设计方案
来源:本站整理  作者:佚名  2010-06-07 16:30:08





4 计算结果与分析

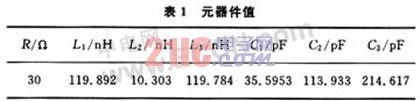

考虑到实际要求的天线频带宽,从几十MHz到几百MHz,因此天线的结构尺寸为:h1=150 cm,h2=30 cm,r=1 cm,经过软件优化的天线加载位置为:h3=24.5 cm,天线间距d=58.9 cm。按照此数据制作实物模型,将测试数据导入ADS软件中,优化得到的元器件值如表1所示。

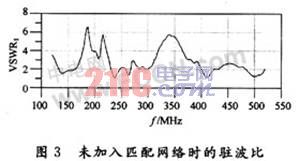

根据优化的数据,在未接入匹配网络的情况下,得到的驻波比如图3所示。通过图形发现,大部分驻波比都在2以上,因此,必须通过接入匹配网络来改善。

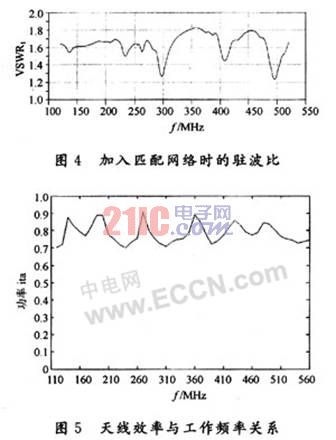

图4是接入匹配网络后的驻波比。从图4中可得知,驻波比已经很好地控制在2以下。



图5为匹配网络效率与工作频率的关系。

从上述系列图中可以看出,匹配网络的加入,使得天线在120~520 MHz内具有良好的宽带性能,端口驻波比均在2.0以下,同时也由于匹配网络的引入,特别是电阻R1的加入,使得天线的增益受到影响。但通过EDA软件的优化,在保持带宽的同时,尽量提高匹配网络的工作效率,使得在这一频带内,匹配网络的工作效率基本都达到了70%以上。

5 结语

在此介绍了一种短波超宽带双鞭天线,为了在频带内得到较好的驻波比和增益,设计了合理的匹配网络。利用EDA仿真软件优化工具,优化了天线加载位置,匹配网络元器件值等参量,得到了较好的结果
