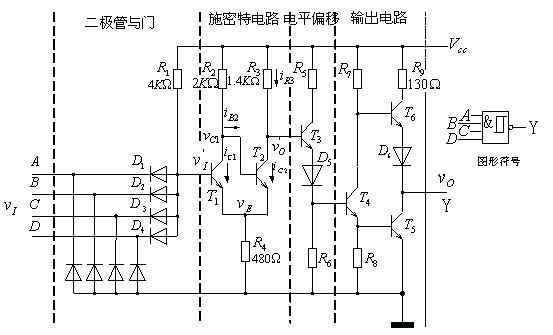

图6.2.4 带与非功能的TTL集成施密特触发器

集成施密特触发器比普通门电路稍微复杂一些。我们知道，普通门电路由输入级、中间级和输出级组成。如果在输入级和中间级之间插入一个施密特电路就可以构成施密特触发器[图6.2.4]。集成施密特触发器的正向阈值电压和反向阈值电压都是固定的。

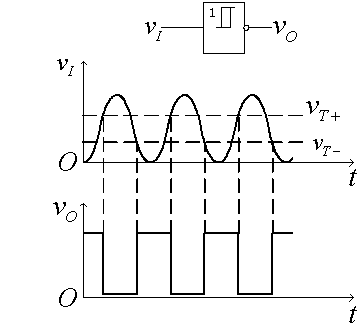

利用施密特触发器可以将非矩形波变换成矩形波[图6.2.8]。

图6.2.8 用施密特触发器实现波形变换

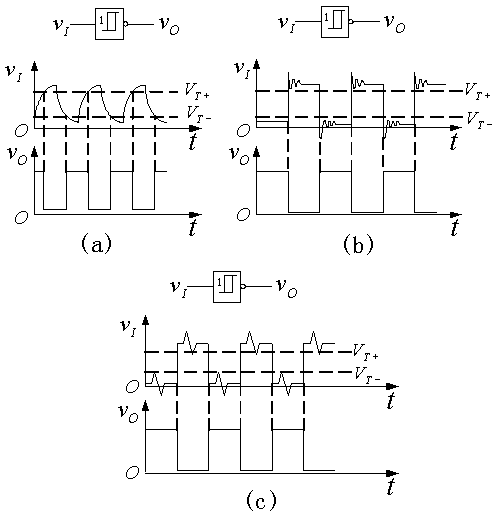

利用施密特触发器可以恢复波形[图6.2.9(a)(b)(c)]。

图6.2.9 用施密特触发器对脉冲整形

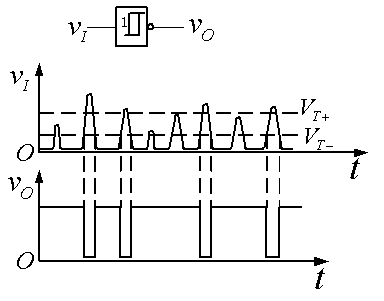

利用施密特触发器可以进行脉冲鉴幅[图6.2.10]。

图6.2.10 用施密特触发器鉴别脉冲幅度
