基于VHDL的99小时定时器设计及实现
来源:本站整理  作者:佚名  2010-06-20 10:28:19



当START为高电平时,该定时器将进入倒计时阶段。当CLK脉冲上升沿到来时,计数以秒的速度减1,直到计时结束,使ALM位为高电平为止。CLR为复位端,可用来清零,通常采用异步复位方式。SETW用于选位,高电平有效。SET用于对选定的位进行置数,也是高电平有效。ALM输出端将在定时结束时产生高电平。Q0~Q5为四位BCD码输出端口,主要用于显示。

3.2  显示模块

通过XUAN模块可完成BCD码的转化,再经DISP模块译码.然后输出给七段数码管。

(1)XUAN模块

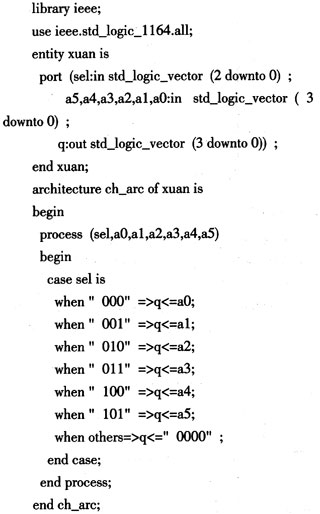

XUAN可产生四位BCD码输入,并从sel端输出。该模块的管脚图如图5所示。其源程序代码如下:



(2)DISP模块

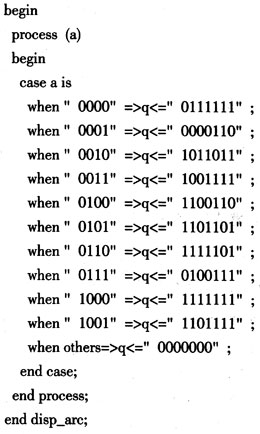

DISP模块主要用于译码,可定义七段数码管显示的数字。其源程序如下:




4  系统仿真及结果

图6所示是对AAA控制/定时模块的仿真结果。由此结果可见,当setw置“1”时,statea位选从0到5循环,分别代表六个数码管的位置。当start置“1”时,q5-q0进行借位减法。q5、q4表示小时,最高可到99小时;q3、q2表示分钟,最高59分钟;q1、q0表示秒,最高为59秒。



5 结束语

本设计从总体要求出发,采用模块化设计方法,实现了长达99小时的定时设计。同时采用QuartusⅡ4.0仿真环境进行了仿真。结果证明,本系统可以实现理想的定时操作而且设计体现了人性化,具有较强的实际应用价值。
