图1.13显示的是这个7.6欧测量装置的戴维南等效电路。

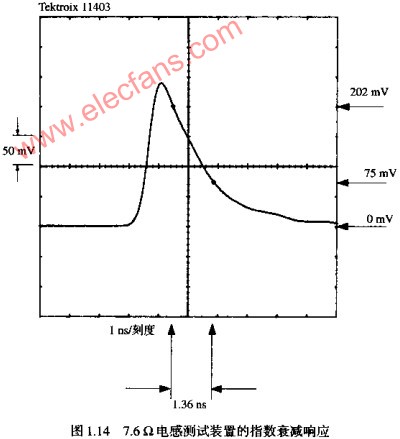

在DUT连接的情况下，观察到的电压波形显示为电感特性，电压随着输入信号很快上升，然后衰减到零。对于该装置，在整个可观察的时间范围上，从800PS到7NS，DUT都是感性的。指数衰减时间是1.36NS，其测试是通过对两个光标光标在电压上仔细定位，使其电压之比为乘数因子E。
采用关系式L=RT，从测量到的衰减常数，我们可以计算出DUT的电感：
我们可以用上升时间和频率之间的关系推导出一个粗略的办法：用电感与数字波形的前沿表示电抗。在考虑由于寄生串联电感引起的不良接地中导致的地信号反弹时，这种近似方法非常有用。
XL=πL/TR
例1.2的电感是一条1IN长的走线。对于3NS的上升沿，电抗为9.4欧。如果这个走线用来将一个50欧端接器接地，上升沿为3US时，总的端接值偏差20%。
如果这个走线用来将一排8个50欧端接地器接地，8个端接器的并联阻抗（50/8=6欧）实际上小于该走线的阻抗。如果所有的8个端接线路同时跳变，端接排将无法正常工作。
在任何时刻，电感上的电压与流过电感的电流的上升时间的关系总是依然下列通用公式：
后面当我们计算电路之间的电感引起的串扰时，将采用式
关于短接电路能不能工作，可以对比两种把数字线路短接到地的普通方式：一个刀片和尖嘴钳的两个尖嘴。
在调试过程中，经常需要把一个信号短接到地来验证一个电路正常（或不正常）。如果这个短接工具电感太大，窄脉冲将会从未短路的地方溜过。时钟线和异步中断线尤其容易受到这个窄脉冲问题的影响。
当用一个刀片短路两个相距0.3IN的电路节点时，其电感在几个纳亨的量级上。对于一个1NS的上升沿，刀片阻抗的大小约为6欧，见式。
当用一把尖嘴钳的一个尖嘴传送上去，其电感在10~20NH的量级上。信号从尖嘴钳的一个尖嘴传送上去，经过接合处，从另一个尖嘴上传送下来，其导致的电感要大于刀片的电感，对于同样的1NS的上升沿，尖嘴钳的阻抗至少有30欧，对于把一个短的TTL脉冲短路到地，30欧无论如何都不够低。
